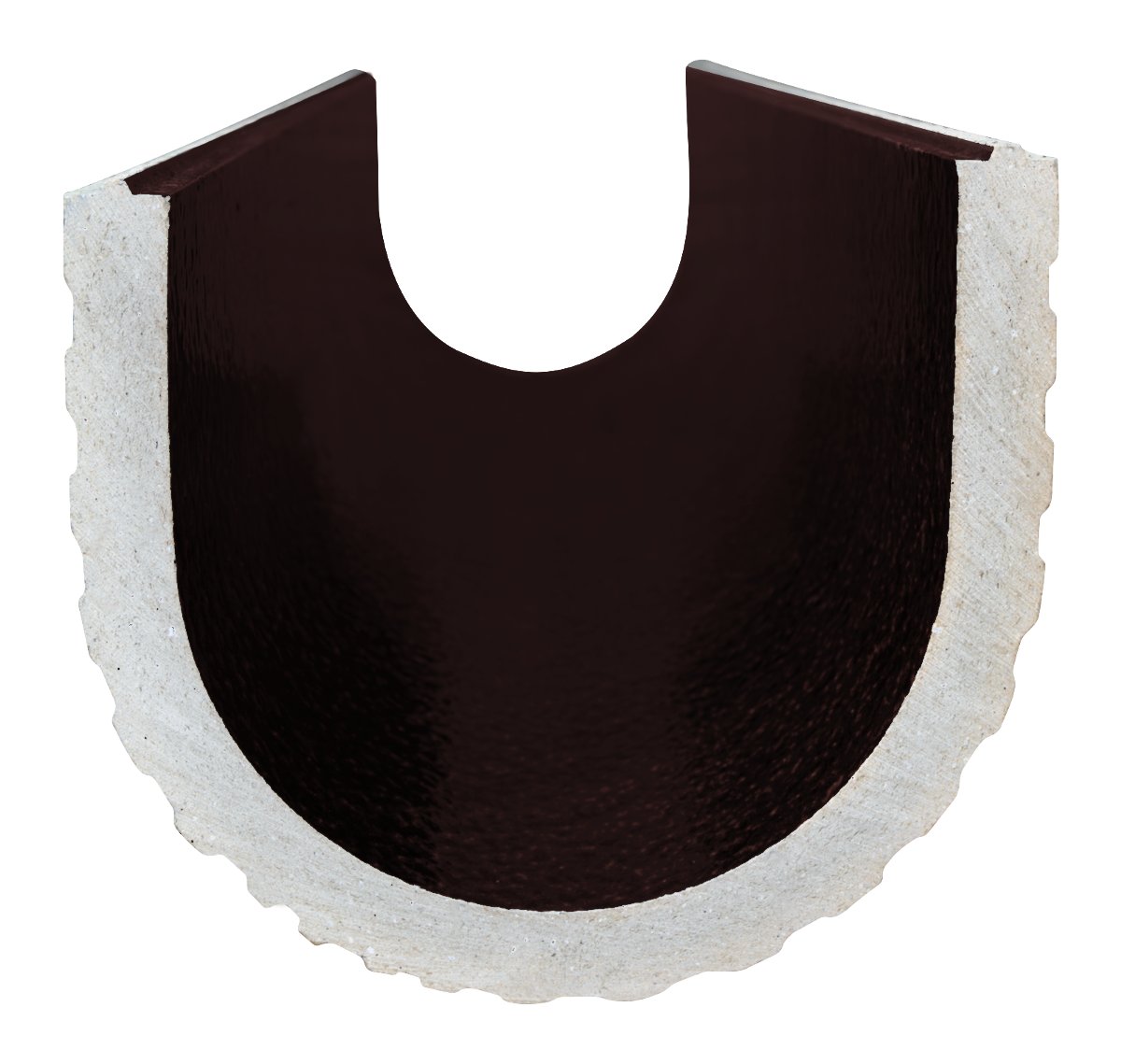

U-Schalen werden auch als Steinzeug U-Gerinne bezeichnet, da man mit ihnen ein Gerinne in Form eines "U"s ausbildet. Sie werden meist zum kompletten Auskleiden der Sohle bis zur Höhe der Berme eingesetzt. Diese wurden auf wunsch von Betonwerken entwickelt, um den Arbeitsaufwand beim Ausbilden der Sohle so gering wie möglich zu halten. Durch die U-Schalen entfällt das Klinkern des Gerinnes der Kanäle bis zur Höhe der Berme, was Zeit und vor allem Geld spart.
U-Schalen existieren in zwei Größen - DN 150 sowie DN 200. Man erhält sie in einer Baulänge von einem Meter in gerader Ausführung. Abzweige, wie T-Stücke, werden nicht hergestellt und müssen somit weiterhin geklinkert werden. Natürlich sind U-Gerinne, wie alle hochwertigen Steinzeugerzeugnisse, korrosionsbeständig und von langer Lebensdauer.

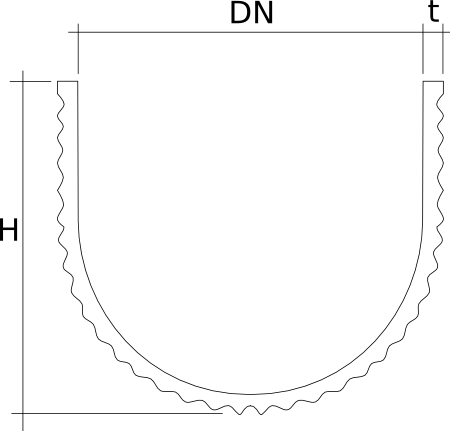

| DN | Höhe | Baulänge | t | Gewicht | Verpackungseinheit |
|---|---|---|---|---|---|
| 150 | 169 mm | 1000 mm | 22,5 mm | 18,5 kg | 44 Stück |
| 200 | 227 mm | 1000 mm | 25,0 mm | 27,5 kg | 24 Stück |
t entspricht der Wandstärke an der dicksten Stelle.
Für U-Gerinne existieren keine eigenen DIN oder EN Vorschriften. Man kann die U-Gerinne jedoch aus der DIN 4051 (Kanalklinker - Anforderungen, Prüfung, Überwachung) und der DIN EN 295-5 (Steinzeugrohre und Formstücke sowie Rohrverbindungen für Abwasserleitungen und -kanäle) sowie der DIN 18902 (Steinzeugteile für den Stallbau; Schalen, Platten, Tröge) ableiten.
