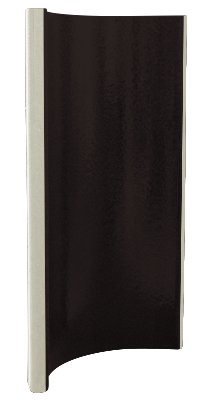

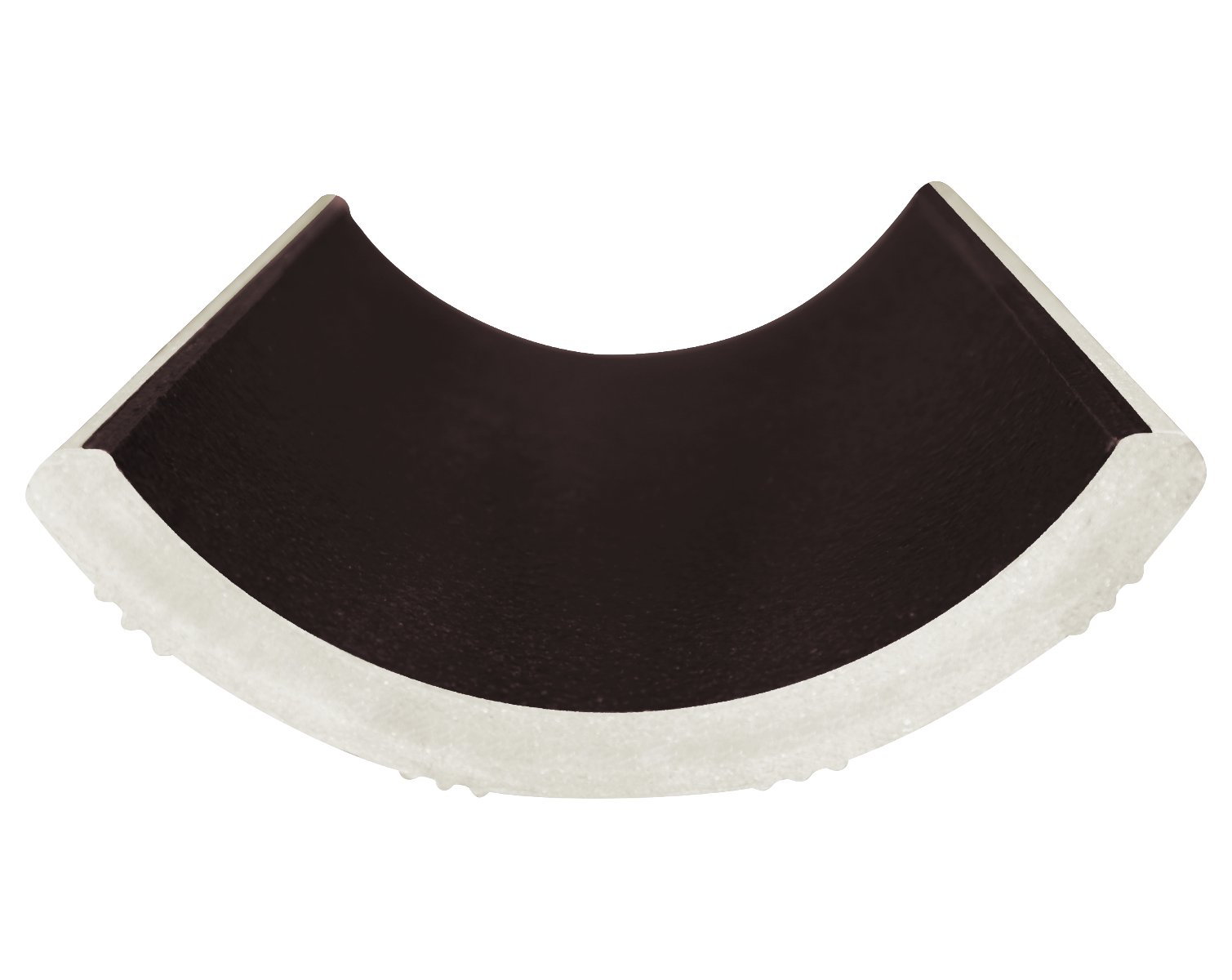

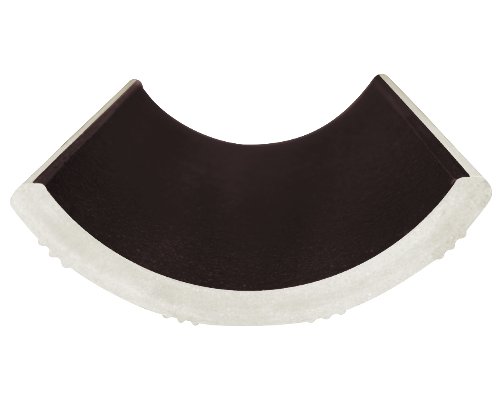

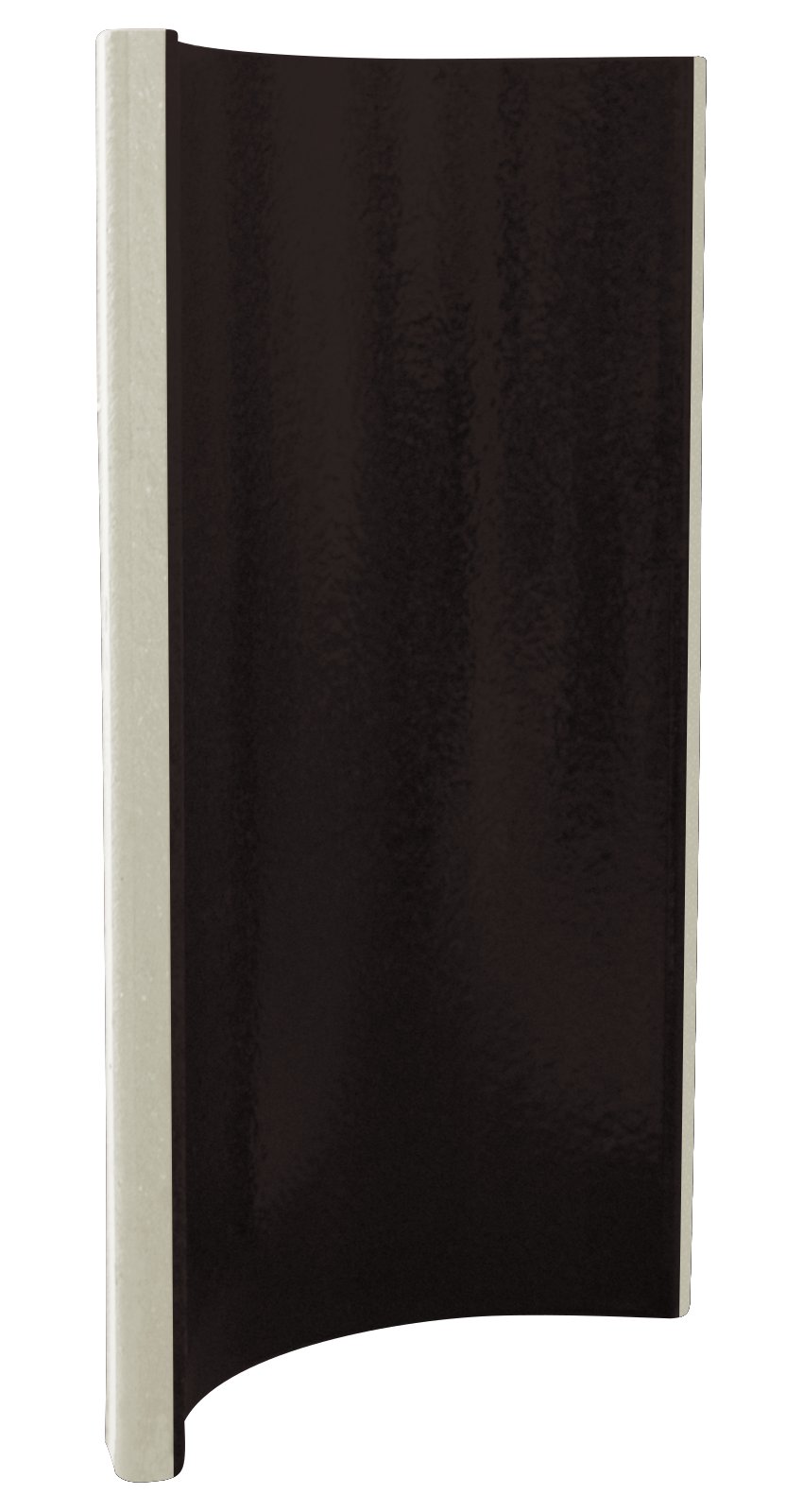

Drittelschalen werden durch die 3-fache Teilung der Steinzeugrohre hergestellt. Sie sind auch als Steinzeug-Sohlschalen bekannt, da sie für das Auskleiden der Sohle im Schachtbauwerk verwendet werden. Liebevoll nennt man Sie auch "den kleinen Bruder der Steinzeughalbschale". Die seitlichen Enden der Drittelschale laufen in einem Winkel von 120° auf einander zu.

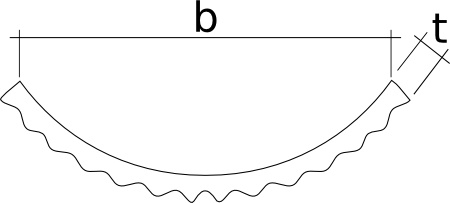

| DN | b | Baulänge | t | Stichmaß h | Gewicht | Verpackungseinheit |
|---|---|---|---|---|---|---|
| 250 | 217 mm | 495 mm | 22,0 mm | 85,0 mm | 7,0 kg | 100 Stück |
| 300 | 260 mm | 495 mm | 24,0 mm | 101,0 mm | 9,0 kg | 70 Stück |
| 350 | 303 mm | 495 mm | 26,0 mm | 116,0 mm | 10,5 kg | 60 Stück |
| 400 | 346 mm | 495 mm | 29,0 mm | 135,0 mm | 14,0 kg | 60 Stück |
| 500 | 433 mm | 495 mm | 35,0 mm | 166,0 mm | 21,0 kg | 44 Stück |
Die Baulänge für die Kalkulation beträgt 500mm. Dies entspricht der tatsächlichen Baulänge von 495 mm zuzüglich einer Fuge von 5 mm.
Für Drittelschalen existiert keine eigene DIN oder EN Vorschrift. Deshalb sind sie an die Vorschriften der DIN 4051 (Kanalklinker - Anforderungen, Prüfung, Überwachung) und der DIN 18902 (Steinzeugteile für den Stallbau; Schalen, Platten, Tröge; Maße, Anforderungen, Prüfung) angelehnt.
