Steigbügel Form A

Die Steigbügel der Form A wurden zum Eindübeln in runde und gerade Schächte für einläufige Steigeisengänge konzipiert. Sie sind mit seitlicher Aufkröpfung und rutschsicherer Trittstufe ausgestattet.

Abmessung

Die Auftrittsbreite eines Steigbügels beträgt 330mm. Die Gestamttiefe ist 220 mm, welche sich aus einer Auftrittstiefe von 150 mm und einer Dübellänge von 70mm zusammensetzt.

Ansicht von Hinten

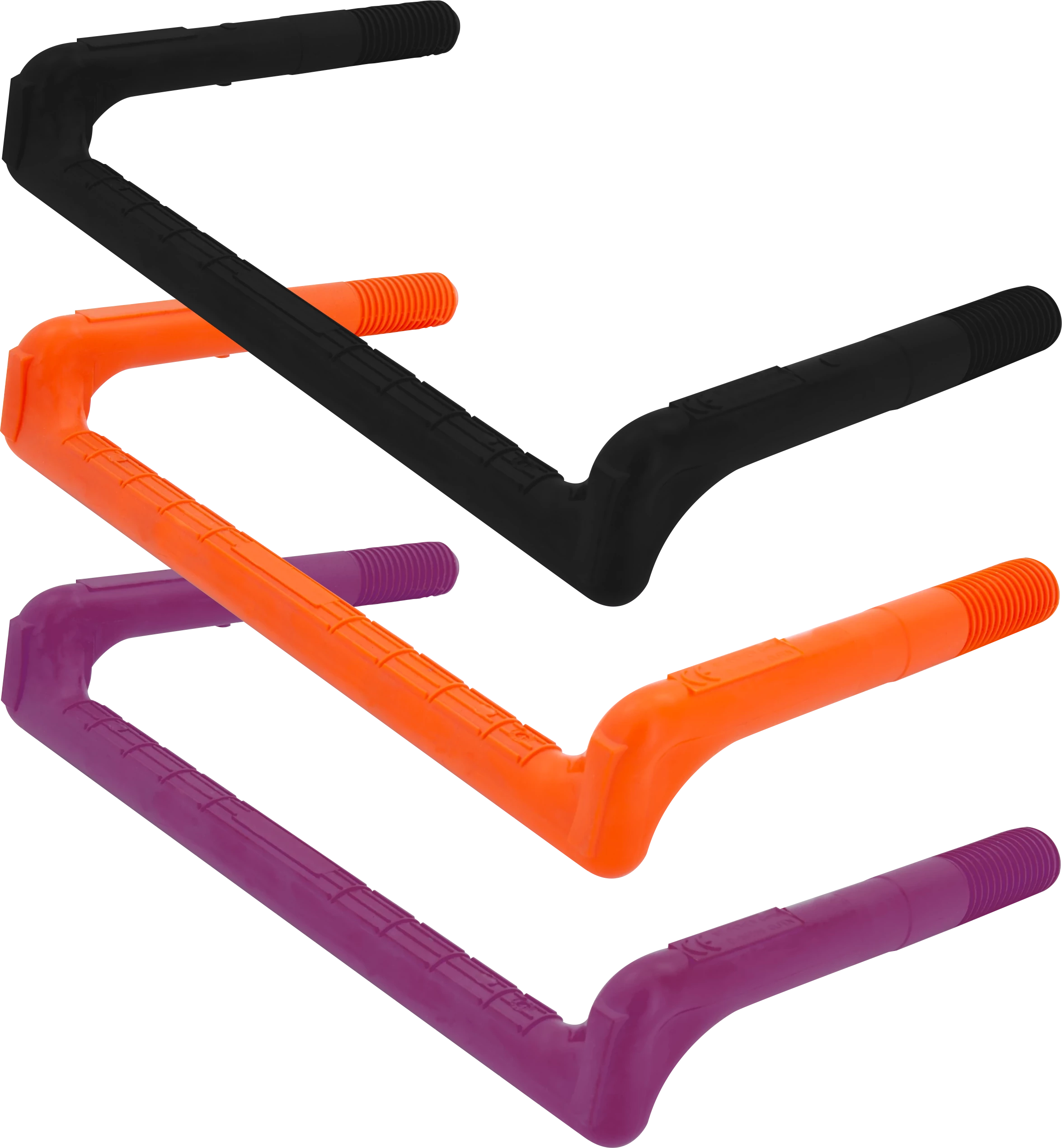

Steigbügel Form A übereinander angeordnet mit einen Abstand von Oberkannte zu Oberkannte von 280 mm

Material

Der Steigbügel Form A wird aufgrund der hohen Anprüche an die Sicherheit und Langlebigkeit ausschließlich aus hochwertigen Materialien gefertigt. Sie erhalten ihn in zwei Materialgüten, wie in der DIN 19555 vorgeschrieben.

- Stahl-Vollkern mit PP-Ummantelung (Polypropylen) in der Farbe schwarz
- Edelstahl-Vollkern mit PP-Ummantelung (Polypropylen) in der Farbe rot/orange
- V4A-Edelstahl-Vollkern mit PP-Ummantelung (Polypropylen) in der Farbe violett

Steigbügel aus Aluminium mit PP-Ummandelung sind auf dem Weltmarkt verfügbar, jedoch nicht für den Deutschen Markt zugelassen, da die PP-Ummantelung nicht ausreichend für den Schutz vor Funkenbildung ist. Diese kann beim Auf- und Absteigen mit Sicherheitsschuhen entstehen. Aluminium-Steigbügel sind in der Regel an ihrer blauen Farbgebung zu erkennen.

Steigmaß

Der Steigbügel Form A muss nach der DIN 19555 mit einem Steigmaß von 250 bis maximal 280 mm im Schacht verbaut werden, um ein sicheres Absteigen der Personen zu gewährleisten.

Ab 5,0m Fallhöhe muss zusätzlich eine Fallschutzschiene an den Steigbügel oder der Schachtwand angebracht werden, wodurch Personen mittels eines Sicherungsläufers gegen Abstürze gesichert werden.

Produktbilder

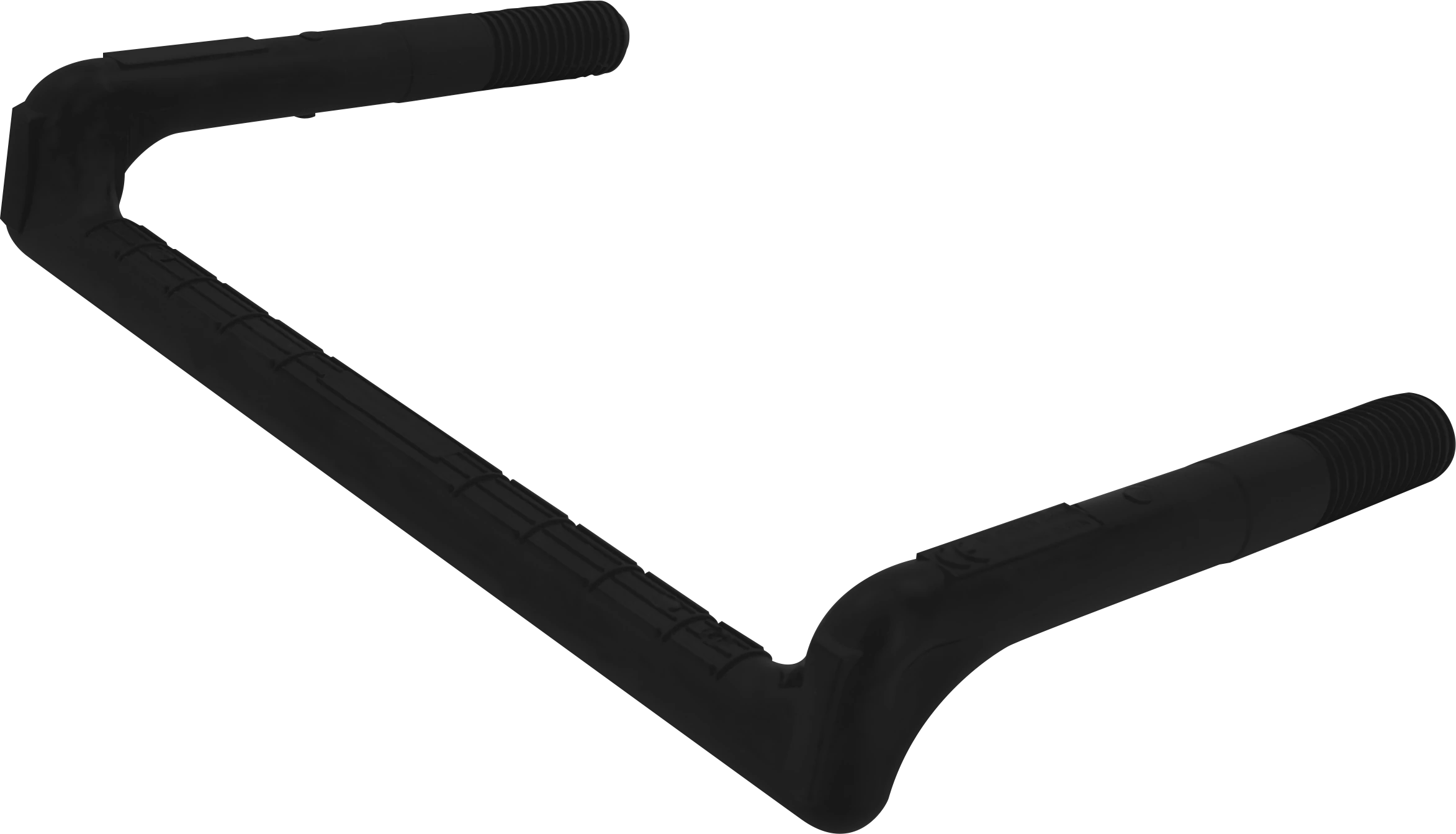

Form A -Stahl - schwarz

Steigbügel in Stahl als Form A zum einschlagen in die Schachtbohrung.

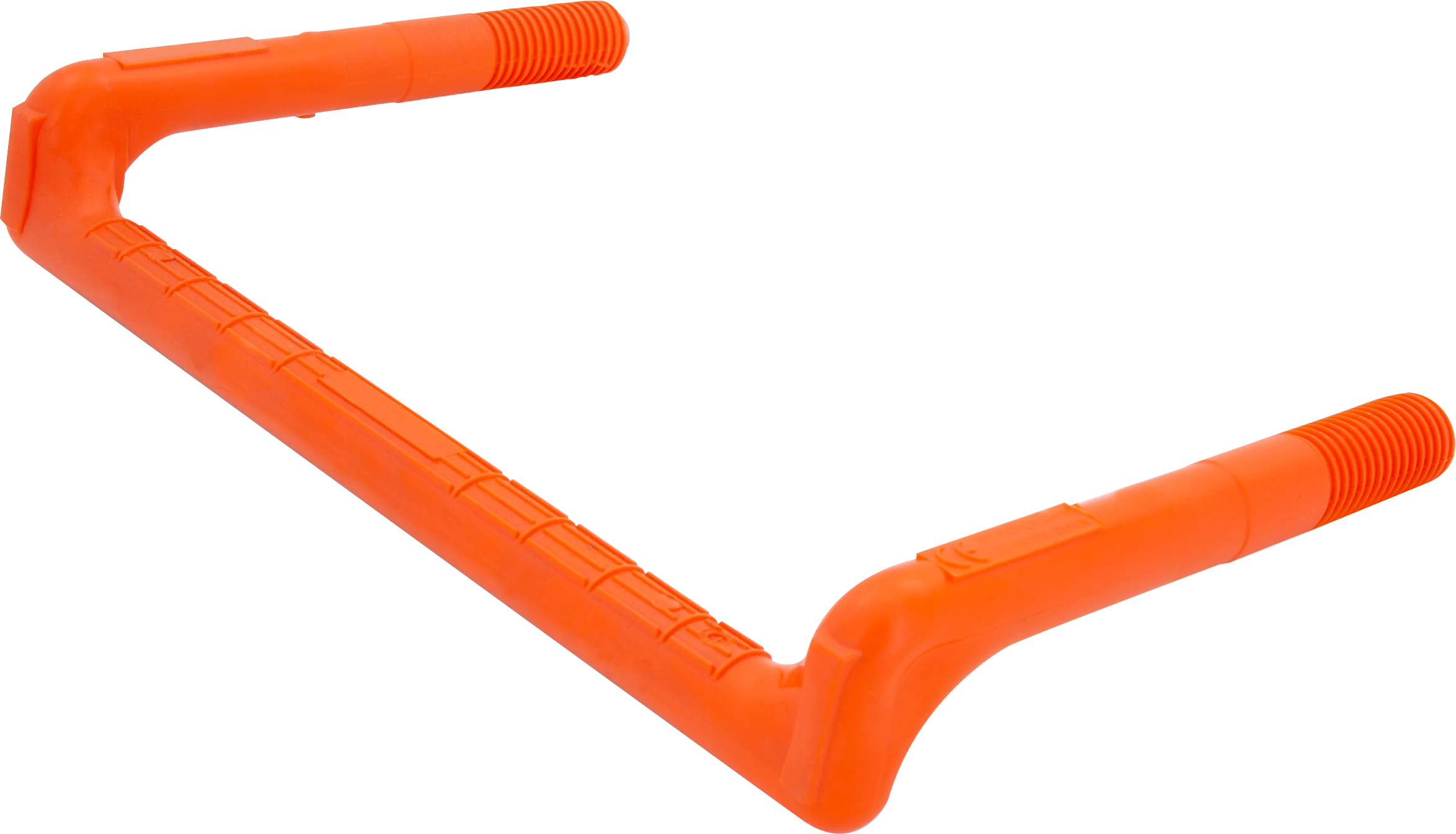

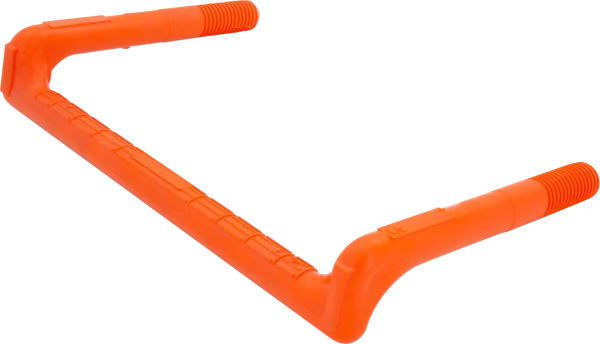

Form A - Edelstahl - orange

Steigbügel Form A in Edelstal als dübel am Ende Ausgeführt.

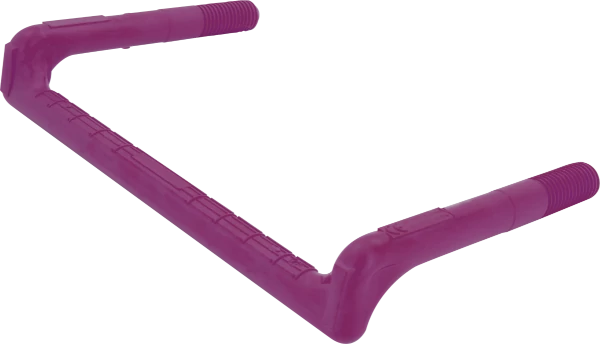

Form A - V4A-Edelstahl - violett

Steigbügel Form A in V4A Edelstal mit aufkröpfung an beiden Seiten.

Ausschreibungstext

Sie neötigen für Ihr Ingenieurbüro einen Ausschreibunggstext zum Steigbügel Form A? Kopieren Sie einfach die nachfolgende Zeilen:

Steigbügel aus Stahl Form A

Steigbügel nach DIN 19555 und EN 13101 System: KBS.STB.AS oder gleichwertig für einläufige Steigeisengänge (Steigbügel) in Ausführung A, mit einer Auftrittsbreite von min. 300 mm. Material: Stahl - PP-ummantelt, Farbe: schwarz, liefern und mit einem Steigmaß von max. 280 mm einbauen.

Steigbügel aus Edelstahl Form A

Steigbügel nach DIN 19555 und EN 13101 System: KBS.STB.AE oder gleichwertig für einläufige Steigeisengänge (Steigbügel) in Ausführung A, mit einer Auftrittsbreite von min. 300 mm. Material: Stahl - PP-ummantelt, Farbe: rot/orange, liefern und mit einem Steigmaß von max. 280 mm einbauen.
