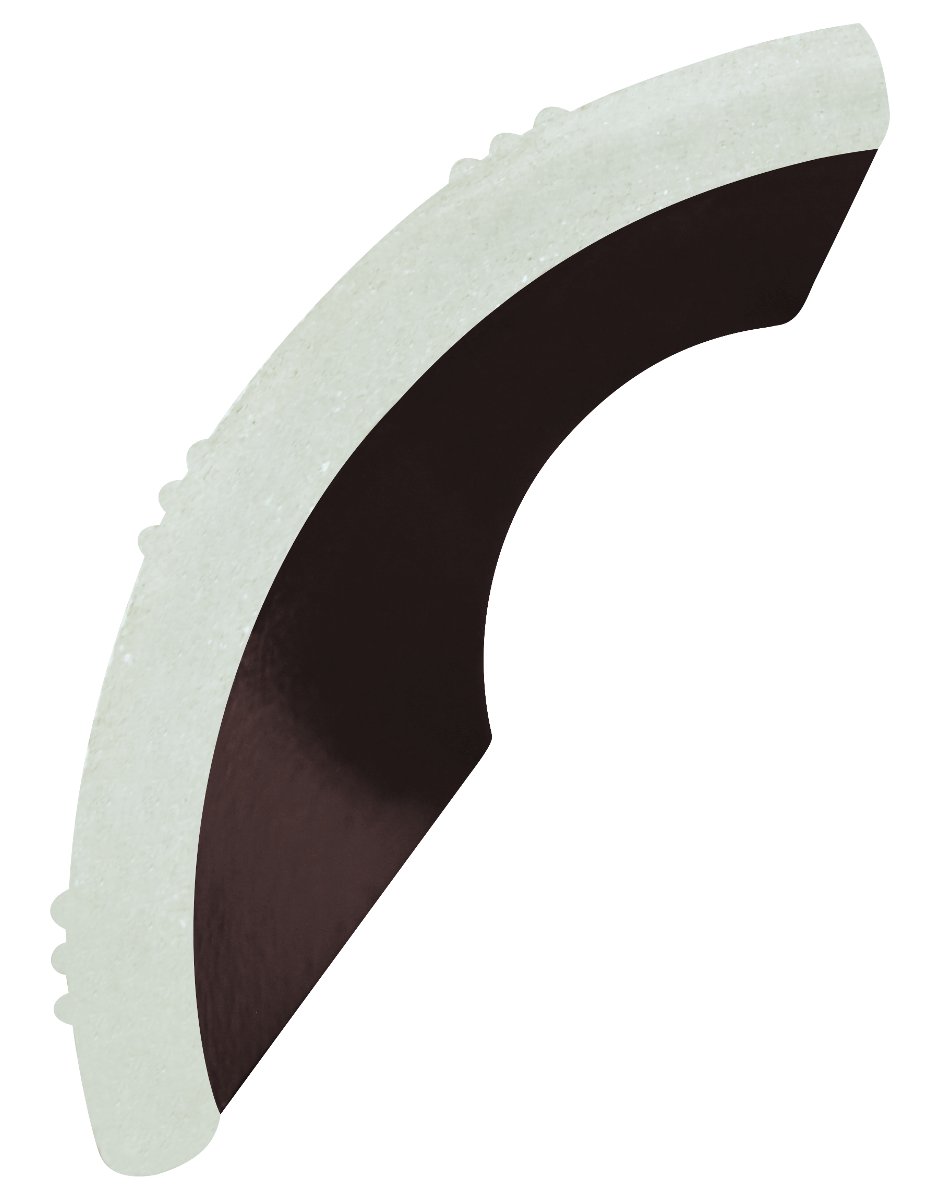

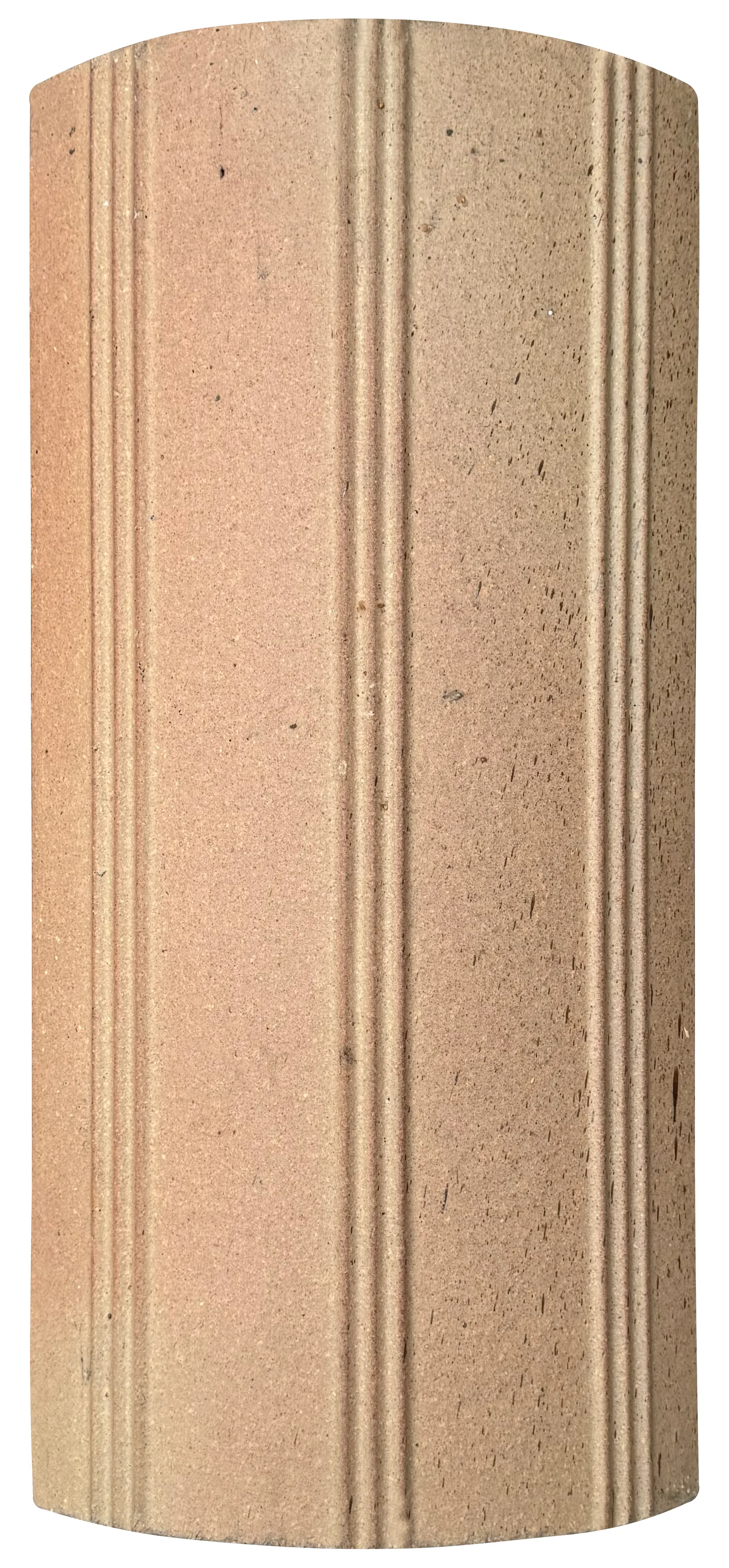

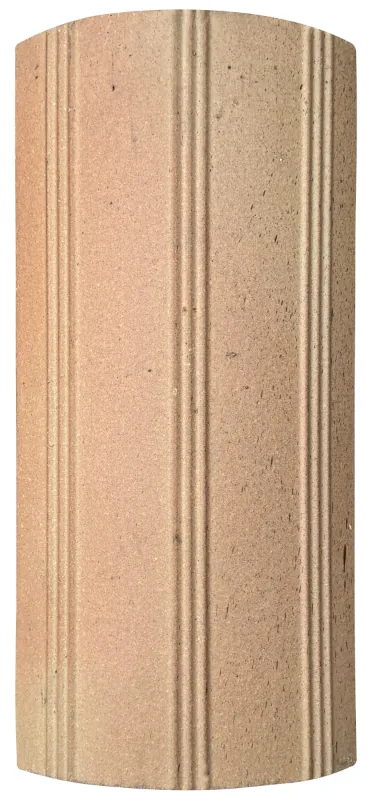

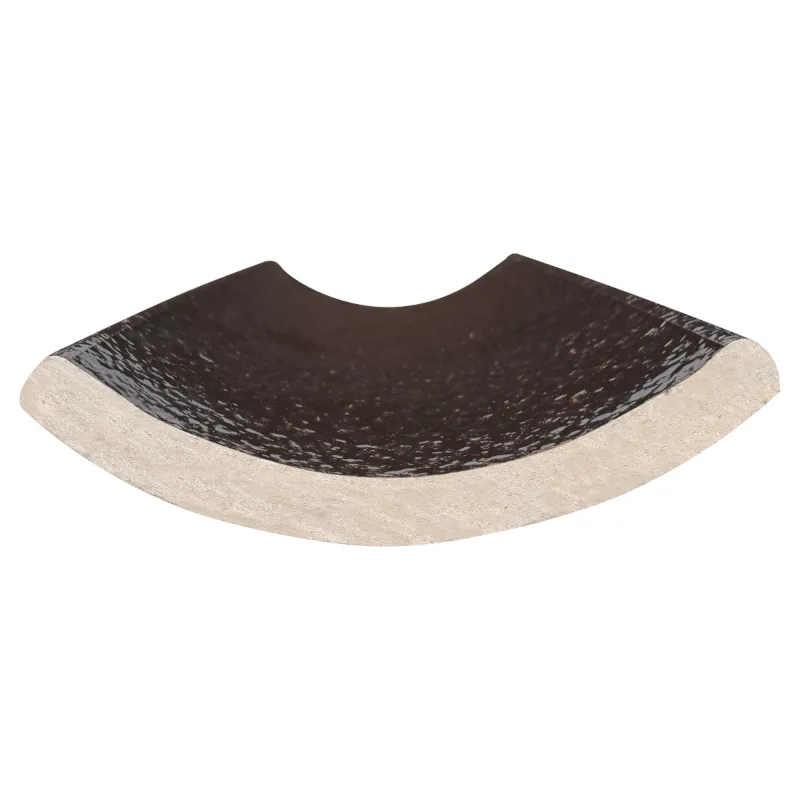

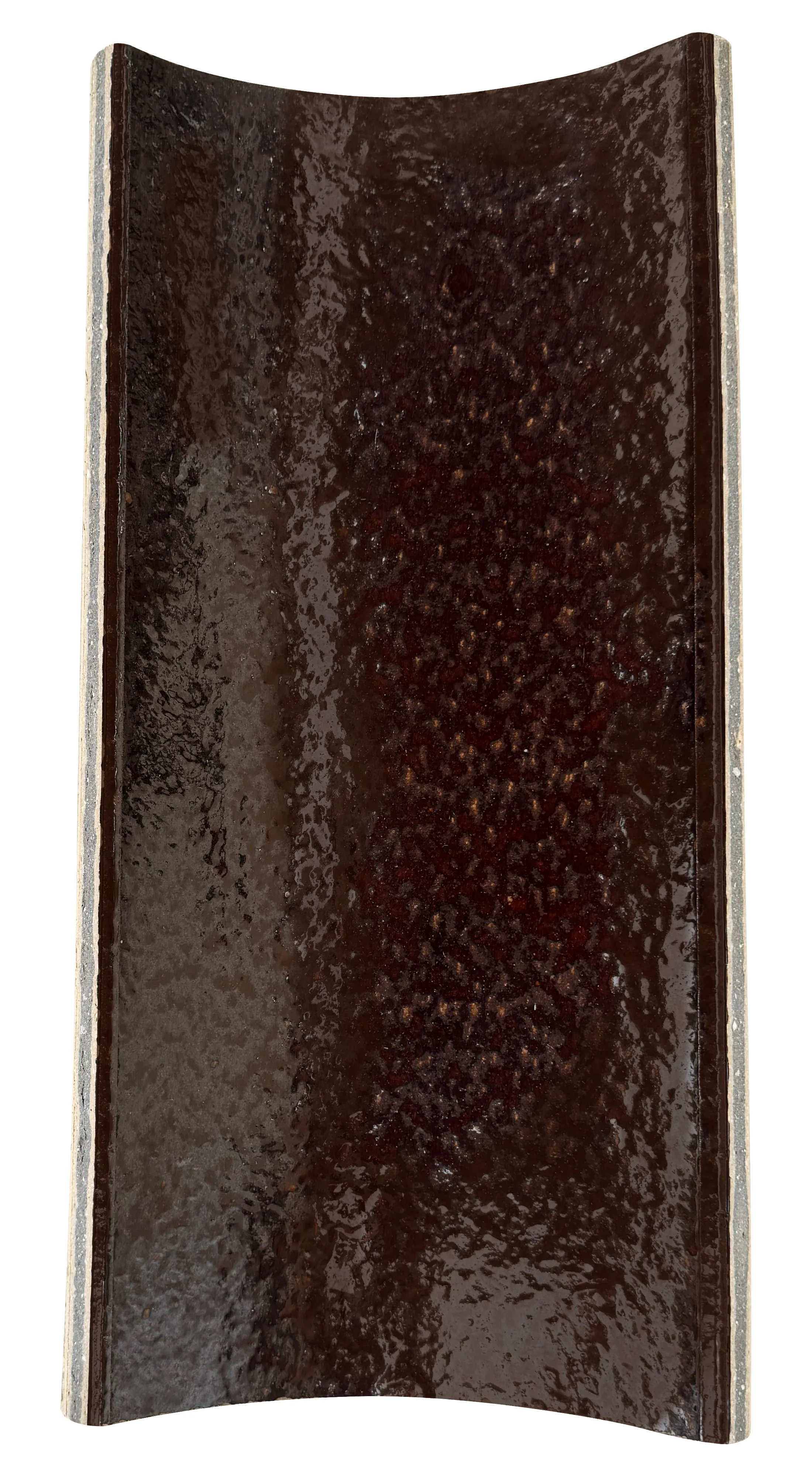

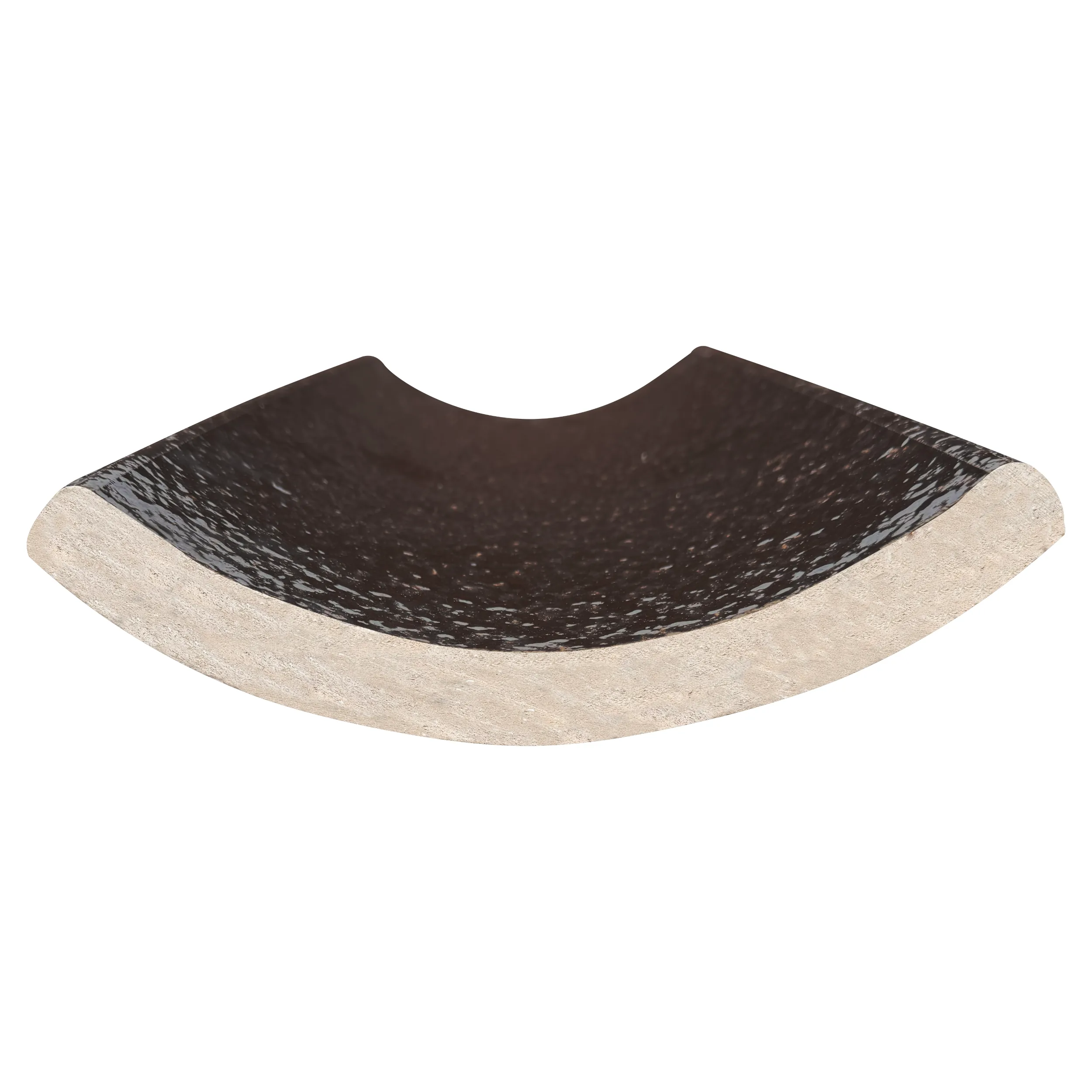

Die Viertelschale ist die Schale mit der geringsten Bau- bzw. Nutzhöhe aus Steinzeug. Sie wird, wie die Halbschalen und die Drittelschalen, aus dem ganzen Rohr geschnitten und zwar, wie der Name schon sagt, in einer 1/4 Teilung. Mit einem Winkel von 90° laufen die schräg geschnittenen Enden auf einander zu.

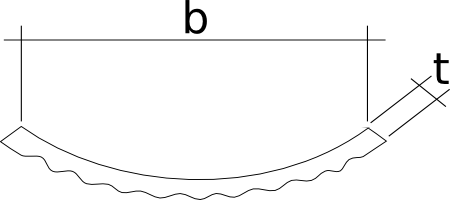

| DN | b | Baulänge | t | Stichmaß h | Gewicht | Verpackungseinheit |
|---|---|---|---|---|---|---|
| 250 | 177 mm | 495 mm | 22,0 mm | 59,0 mm | 5,0 kg | 100 Stück |
Ab DN 300 werden Viertelschalen nur noch auf Kundenwunsch gefertig. Bitte fragen Sie bei uns die Lieferzeiten an.
| DN | b | Baulänge | t | Stichmaß h | Gewicht | Verpackungseinheit |
|---|---|---|---|---|---|---|
| 300 | 212 mm | 495 mm | 24,0 mm | 69,0 mm | 7,0 kg | 90 Stück |
| 350 | 247 mm | 495 mm | 26,0 mm | 78,0 mm | 8,5 kg | 60 Stück |
| 400 | 283 mm | 495 mm | 29,0 mm | 92,0 mm | 10,5 kg | 50 Stück |
| 450 | 318 mm | 495 mm | 32,0 mm | 99,0 mm | 14,0 kg | 40 Stück |
| 500 | 350 mm | 495 mm | 35,0 mm | 114,0 mm | 16,0 kg | 30 Stück |
| 600 | 424 mm | 495 mm | 40,0 mm | 132,0 mm | 21,5 kg | 20 Stück |
Die kalkulatorische Baulänge der Viertelschalen beträgt 500mm. Dies entspricht der tatsächlichen Baulänge von 495 mm zuzüglich einer Fuge von 5 mm.
Die DIN 1230-3:1980-01 hat die Vorschriften für die Sohlschalen standardisiert. Diese wurde jedoch mitlerweile zurückgezogen. Ein Teil dieser DIN ist in der DIN EN 295-6 (Steinzeugrohrsysteme für Abwasserleitungen und -känale - Teil 6) vom 05.2013 aufgegangen. Viertelschalen sind weiterhin an die Vorschriften der DIN 18902 (Steinzeugteile für den Stallbau, Schalen, Platten, Tröge, Maße, Anforderungen, Prüfung) angelehnt.
