Steigeisen nach DIN 1212 E und EN 13101

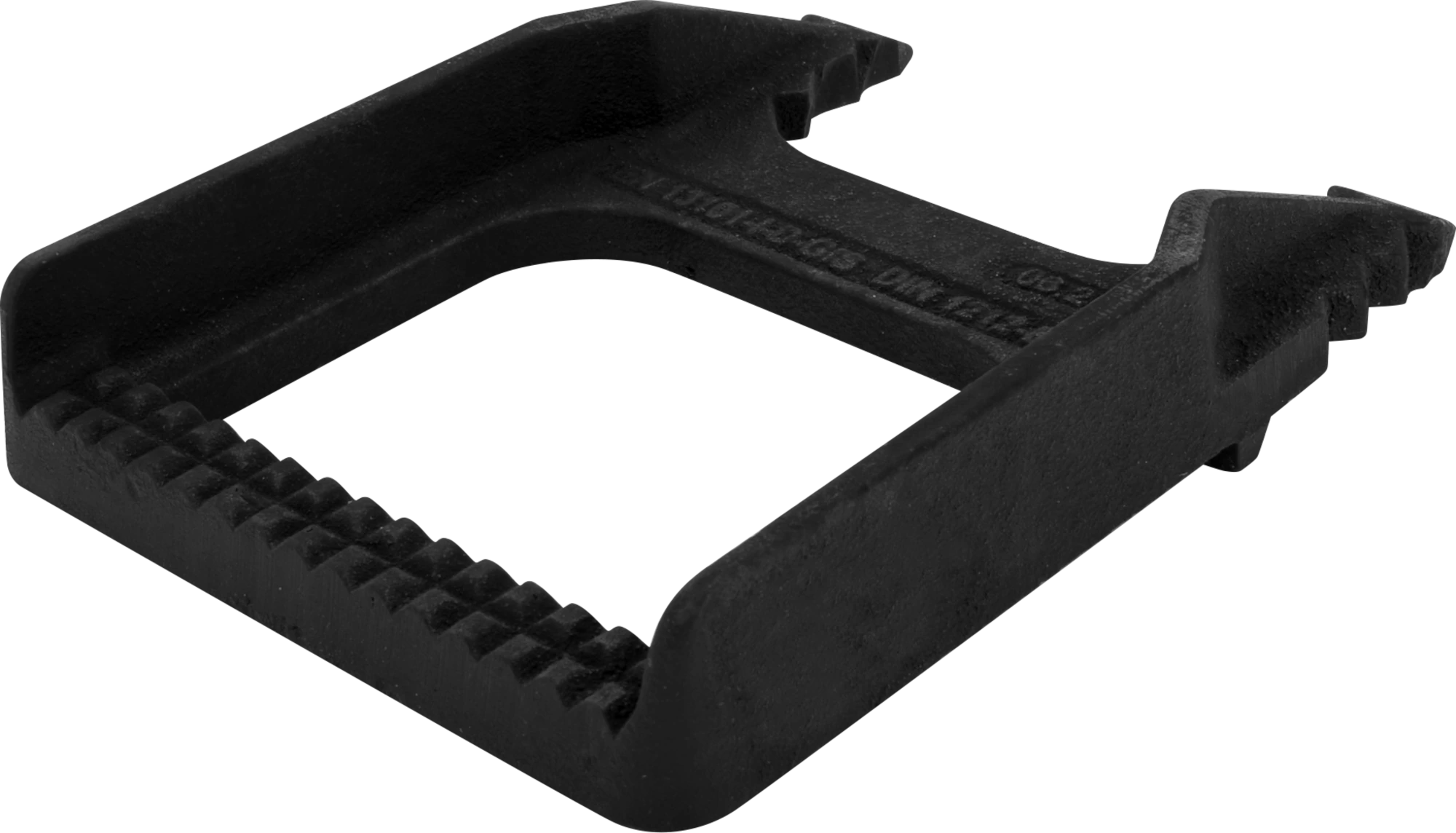

Das Steigeisen nach DIN 1212 E - mit seitliche Aufkantung - findet meist seine Verwendung in Betonwerken. Es wird direkt beim gießen des Betonteiles mit eingegossen. Durch seine gezackten Schenkel gewährt es optimalen Verbund mit dem Beton.

Abmessung

  • Auftrittsbreite: 155mm
  • Auftrittstiefe: 150 mm
  • Länge mit Schenkeln zum Einbetonieren: 181 mm

Gewicht

  • das Gewicht beträgt: ca. 2,3-2,5 kg

Material

Gusseisen mit Lamellengraphit EN–GJL-200 nach DIN EN 1561 (früher GG-20 nach DIN 1691) in betuminierter oder blanker Ausführung. Da das Gusseisen für die besseren Eigenschaften Graphit enthält, ist es eine Grauguss Variante.

Auf Kundenwunsch kann ebenso in Gusseisen mit Kugelgraphit EN-GJS (ab 350) nach nach EN 1693 (welche die DIN 1693 GGG - globularer Grauguss - abgelöst hat) gefertigt werden.

Zeichnung

Draufsicht

Steigeisen DIN 1212 E

Querschnitt

Steigeisen DIN 1212 E Querschnitt

Steigmaß

Das Steigmaß in Höhe von 250mm sollte unbedingt beim Einbau der Steigeisen beachtet werden.
