Befestigungsmaterial für Steigeisen zum anschrauben

Inhaltsverzeichnis

Beschreibung KBS-BSL-Anker Zykon Anker

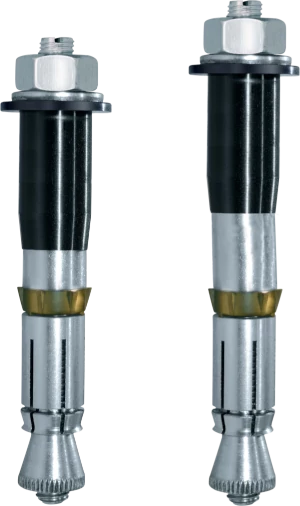

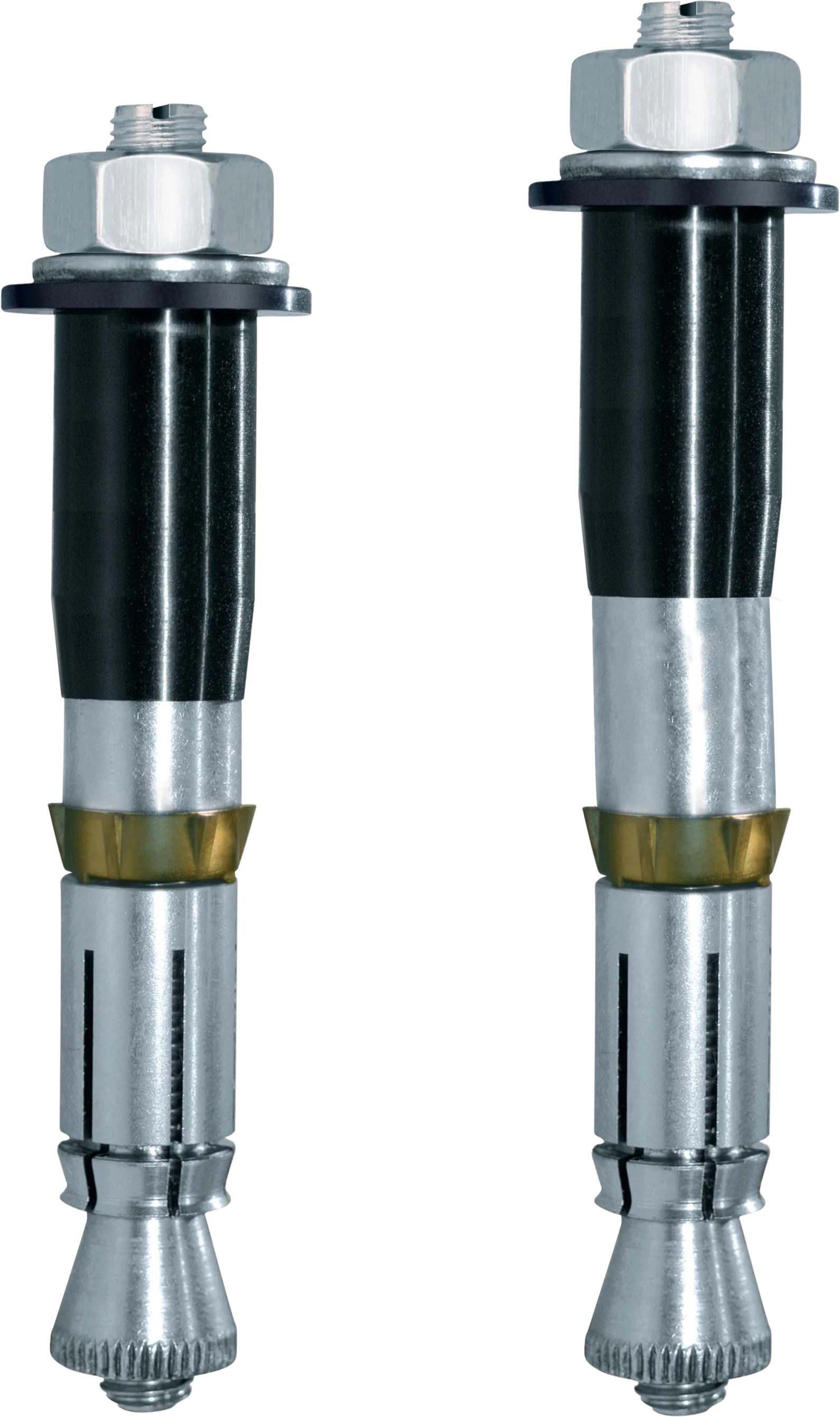

KBS BSL Anker mit einer Mutter und einer Schraube welche mit einer schwarzen Kunststoffhülse überzogen ist.

Steigeisen zum Anschrauben werden mit einem Hinterschittanker an der Schachtwand befestigt. Dieser besteht aus einer Gewindestange, auf die eine spreizbare Dübelhülse aufgezogen ist. Diese spreizt sich Einschlagen in das Bohrloch, wudurch der "Hinterschitt" innerhalb des Bohrloches vorgenommen wird.

Zwischen der Gewindestange bzw. der darüber liegenden Hülse und dem Steigeisen befindet sich eine Kunstoffkappe, welche zwischen dem Edelstahl des Hinterschittankers und dem Gusseisen des Steigeisen eine Trennung vornimmt, wodurch eine Übertragung von Rost zwischen diesen beiden verhindert wird. Dies gewährleistet die hohe Haltbarkeit des Befestigungmaterials.

Der KBS-BSL-Anker für Betonwände, Mauerwerk und geklinkerte Schachtwände

Der KBS-BSL-Anker ist ein speziell für Steigeisen entwickelte Befestigungstechnik. Er gewährt mit seiner Kunststoffkappe die saubere galvanische Trennung zwischen dem Edelstahl des KBS-BSL-Ankers und dem Grauguss des Steigeisen, wie es von der DIN 1211 und 1212 vorgeschrieben ist. Durch Einschlagen wird im Bohrloch ein Hinterschnitt vorgenommen, welcher zur Aufnahme der Lasten unbedingt erforderlich ist. Natürlich wird für die Herstellung des KBS-BSL-Anker ausschließlich sortenreines Edelstahl V4A (1.4571) verwendet.

Für diesen Hinterschnittanker benötigen Sie KEINEN Spezial-Bohrer und kein Einschlaggerät, wodurch die Gesamtkosten niedrig gehalten werden.

Technische Daten

Den KBS-BSL-Hinterschnittanker gibt es in zwei Längen. In einer kurzen Ausführung in 40 mm für Betonwände, sowie in einer langen Ausführung für Mauerwerk und geklinkerte Betonwände.

Für Betonwände

  • Baulänge: 40 mm
  • Nenndurchmesser (M): 8 mm
  • Sechskant: 14 mm

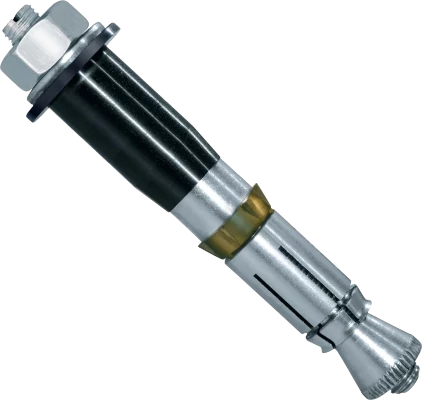

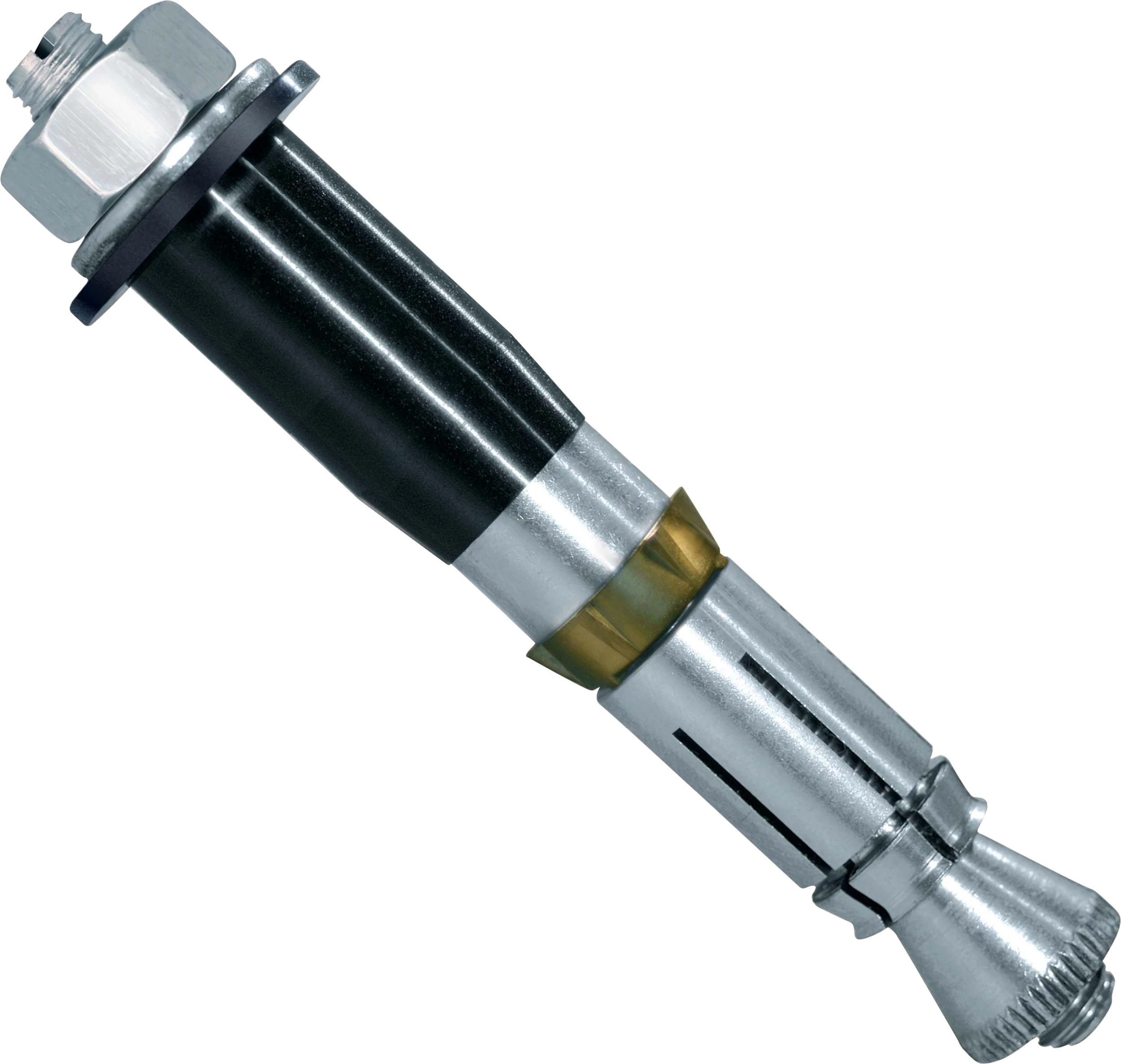

KBS-BSL-Anker der Abmessung von 14x40 mm

Für Mauerwerk und geklinkerte Schachtwände

  • Baulänge: 60 mm
  • Nenndurchmesser (M): 8 mm
  • Sechskant: 14 mm

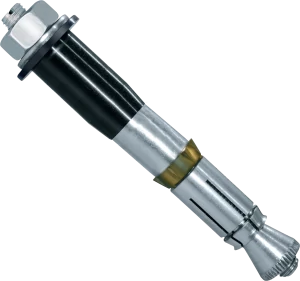

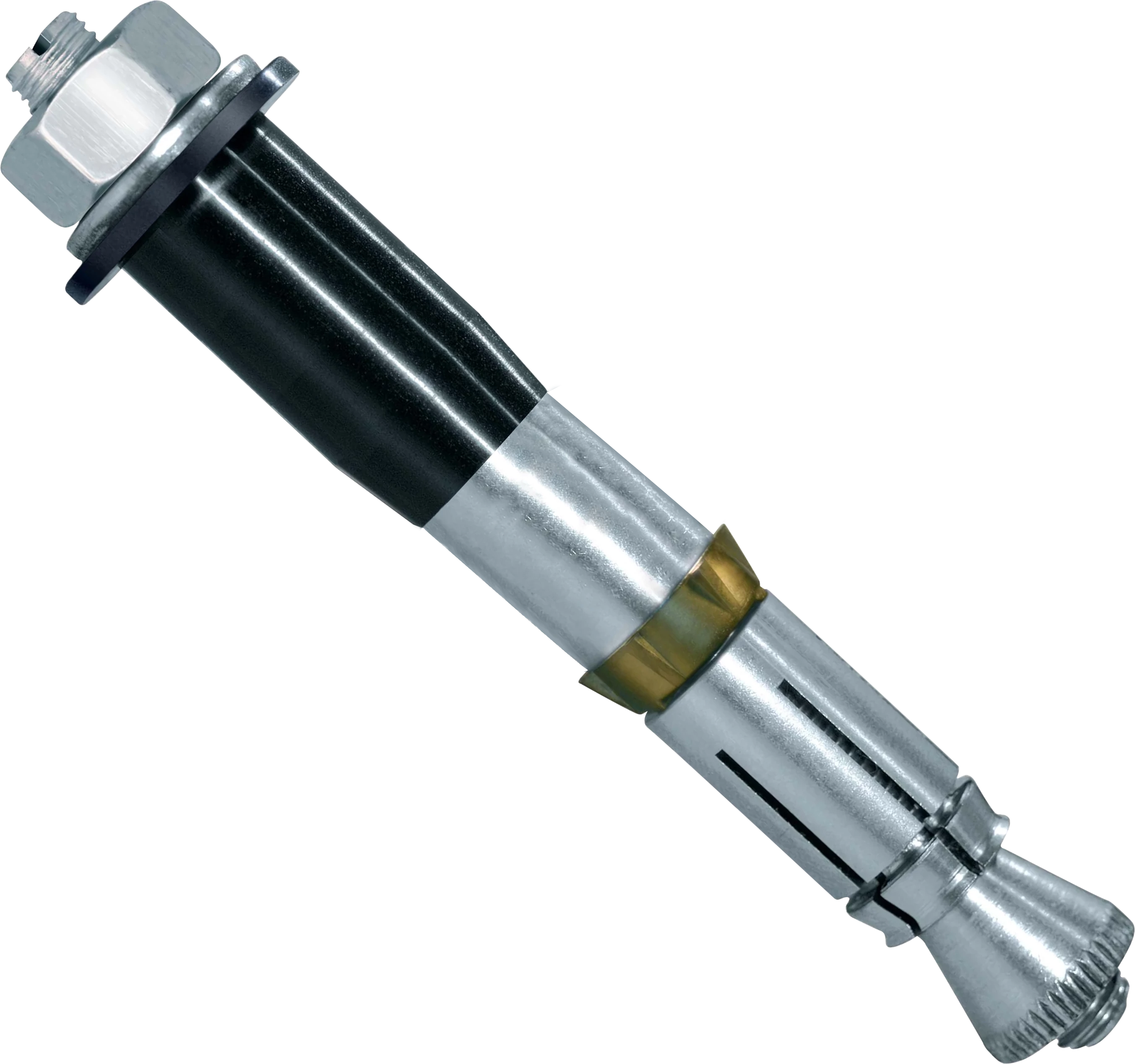

KBS BSL Anker in der Länge von 60mm und Breite von 14mm.

Der Zykon-Hinterschittanker

Mit dem Zykon Hinterschnittanker FZA 14x60 befestigt man die Steigeisen am Mauerwerk und mit dem FZA 14x40 an einer Betonschachtwand. Um einen fachgerechten Einbau zu ermöglichen wird ein Spezialbohrer - Typ: FZB 14x60 - und das passende Einschlaggerät -Typ: FZE 14- benötigt.

Natürlich wird auch jeder Zykon-Hinterschnittanker FZA mit einer Isolierkappe - zur galvanischen Trennung von Edelstahl und Guss - geliefert. Weiterhin werden alle FZA-Anker in Edelstahl V4A (1.4571) gefertigt.

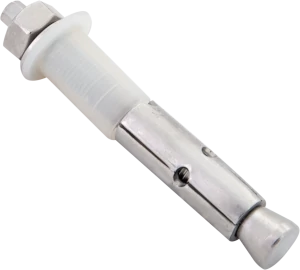

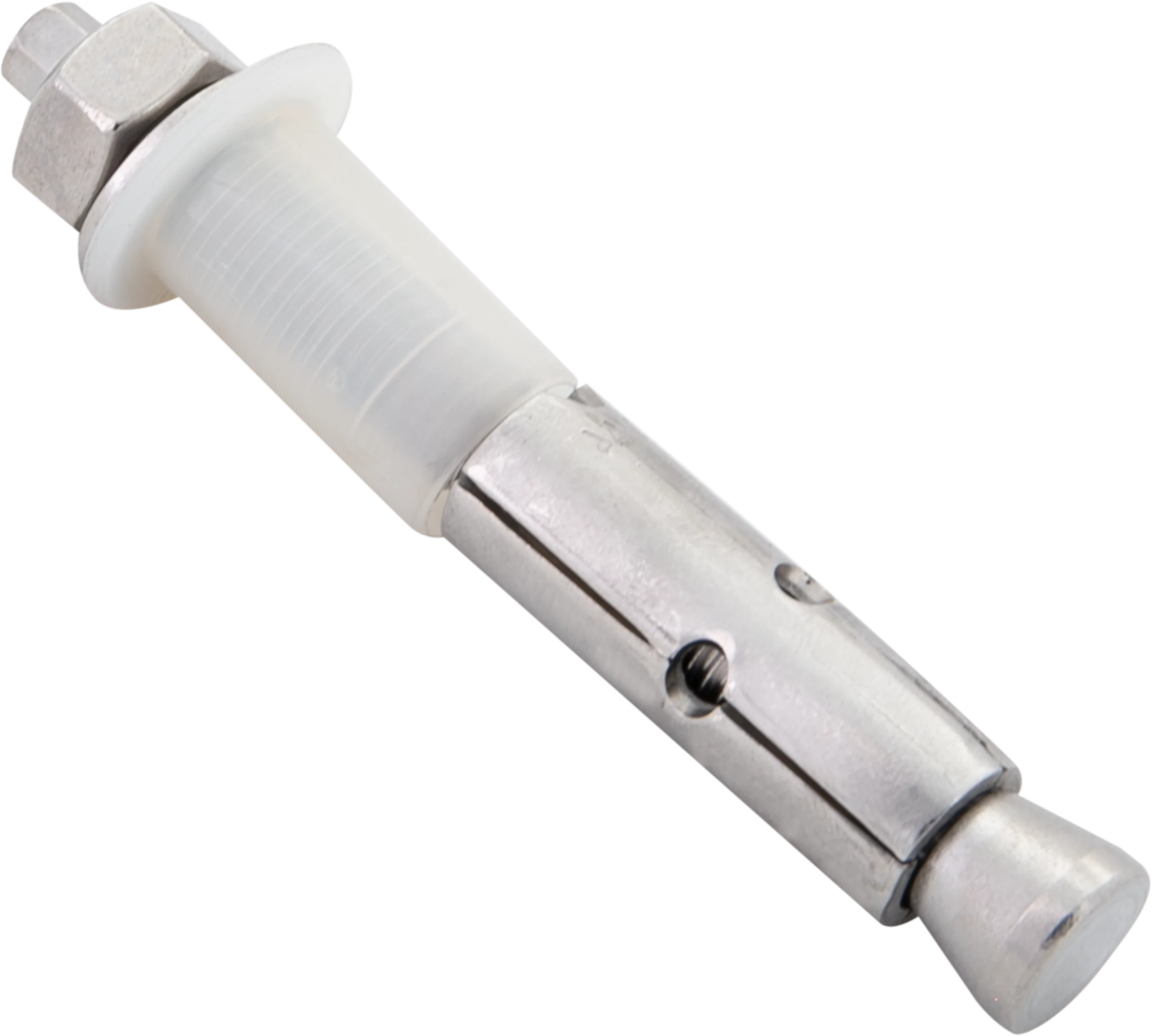

Fischer FZA Hinterschnittanker bestehend aus Schraube und Mutter sowie einer Kunstoffkappe unterhalb dieser.

Beratung

Gerne beraten wir Sie welcher Anker für Ihr Bauvorhaben Technisch und Preislich am besten geeignet ist.
