Kanalklinker

Kanalklinker (Steinzeugklinker) sind die bewährte Lösung für robuste, säure- und frostbeständige Ausmauerungen im Schacht- und Kanalbau – z. B. für Schachtsohlen, Sohlanläufe, Bermen, Radien, Übergänge und Gewölbebereiche. In der Übersicht finden Sie die gängigen Formate NF (Normalformat), DF/2DF (Dünnformat), RF (Reichsformat) und HF (Hamburger Format) sowie passende Formklinker wie Radialklinker (Form C) und einseitig abgerundete Fassonklinker/Schachtsohlklinker (Form D). Ergänzend führen wir Klinkerriemchen und Spaltplatten für Auskleidungen und Sanierungen bei geringer Aufbauhöhe.

Viele Ausführungen halten wir in einem großen Lagersortiment vor und liefern in der Regel kurzfristig.

Inhaltsverzeichnis

Kanalklinker NF (Normalformat) Kanalsparklinker NF (½ Höhe) Kanalsparklinker DF & 2DF (Dünnformat) Kanalklinker RF (Reichsformat) Kanalklinker HF (Hamburger Format) Klinkerriemchen & Spaltplatten

Kanalklinker NF (Normalformat)

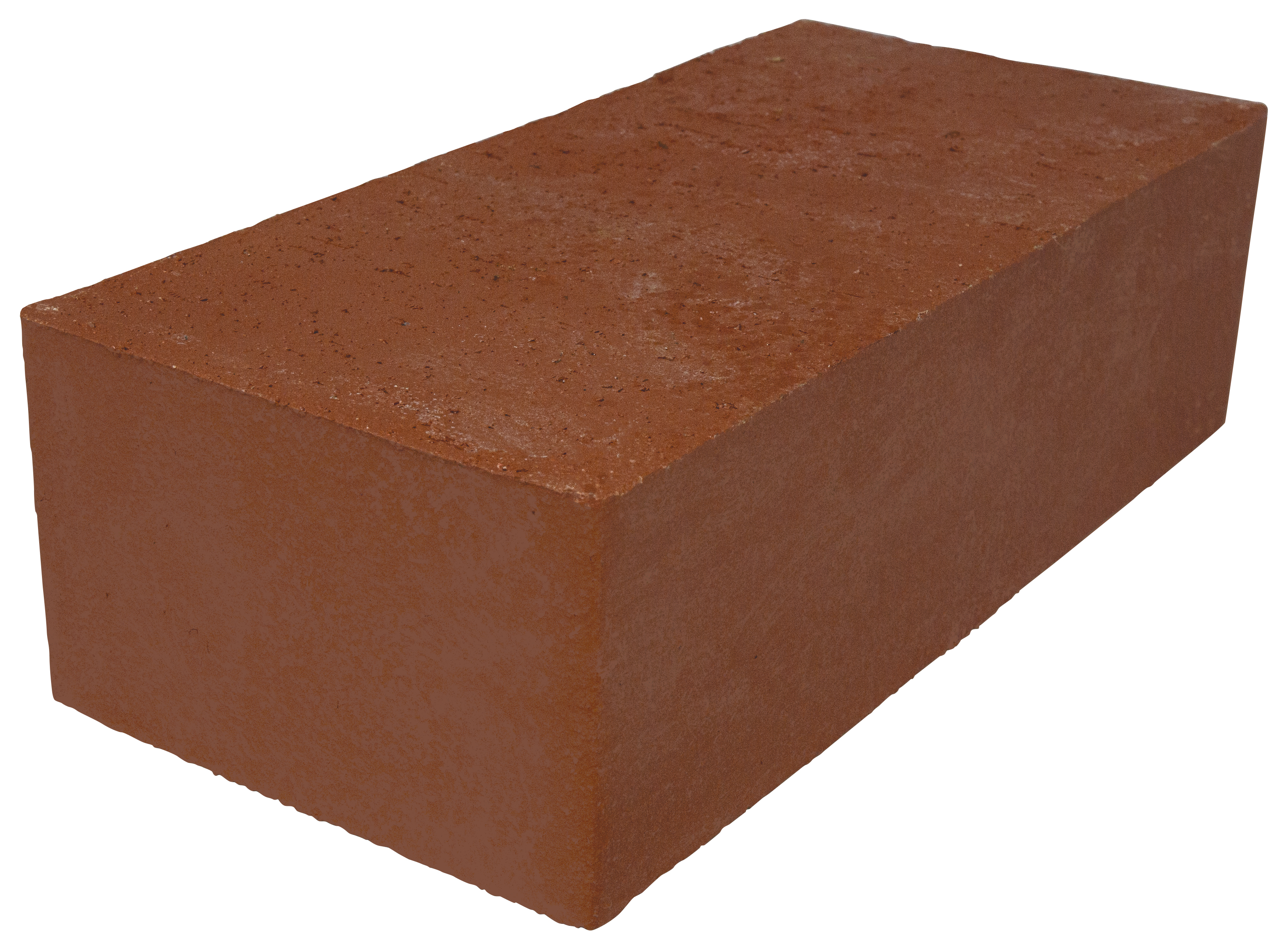

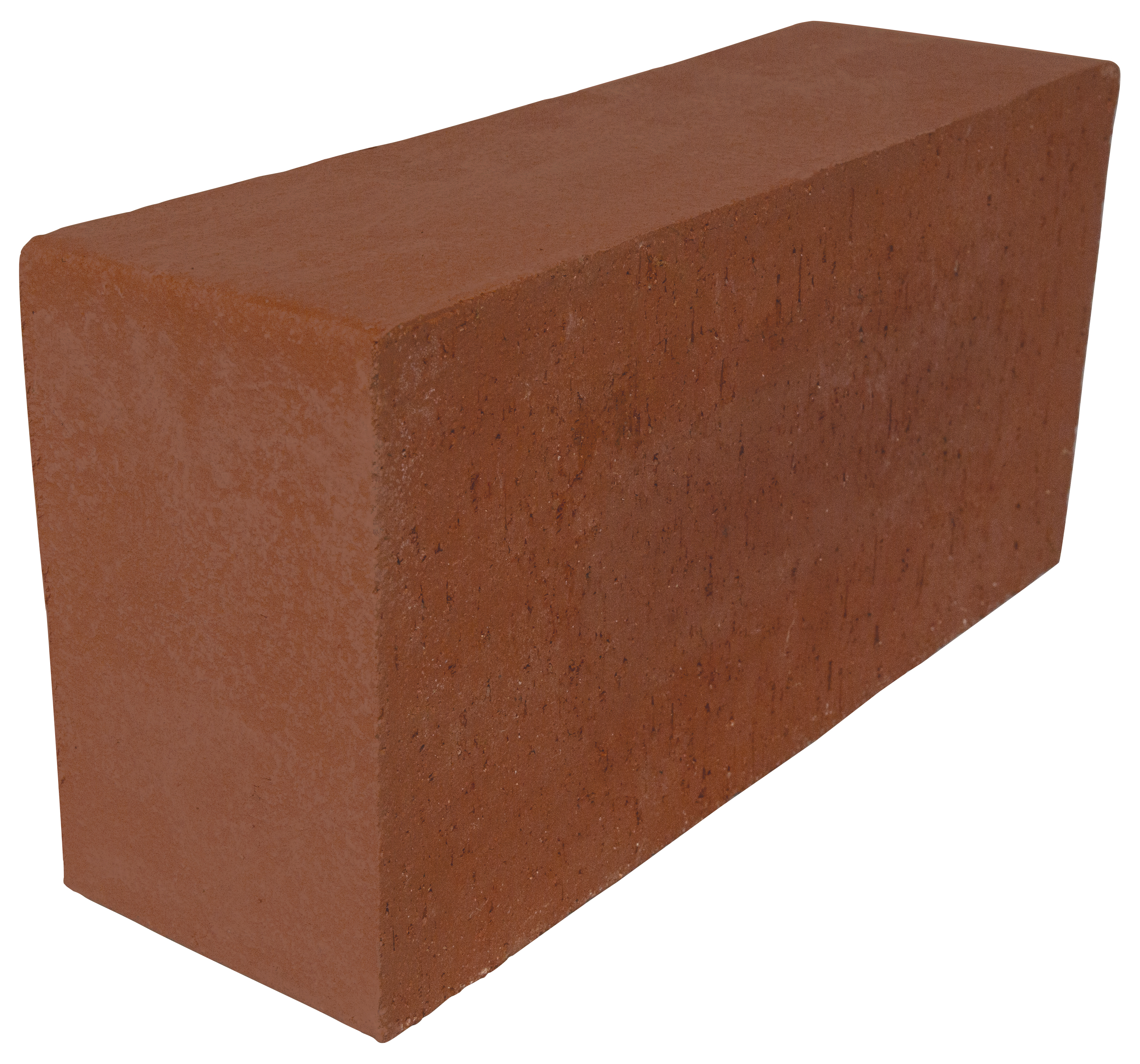

Kanalklinker NF (Normalformat) – Vollstein

Art.-Nr.: KK.NF.240.115.71

NF Vollstein rot

Abmessung: 240 × 115 × 71 mm
Farbe: rot
Gewicht: 4,2 kg

Der NF-Kanalklinker Vollstein aus hochwertigem Steinzeug kombiniert hohe Druckfestigkeit mit Säure- und Frostbeständigkeit sowie sehr geringer Wasseraufnahme. Er eignet sich besonders für dauerhaft belastete Ausmauerungen im Schacht- und Kanalbau – von Schachtsohlen bis zu Aufmauerungen – und sorgt für eine langlebige, maßhaltige und wartungsarme Lösung.

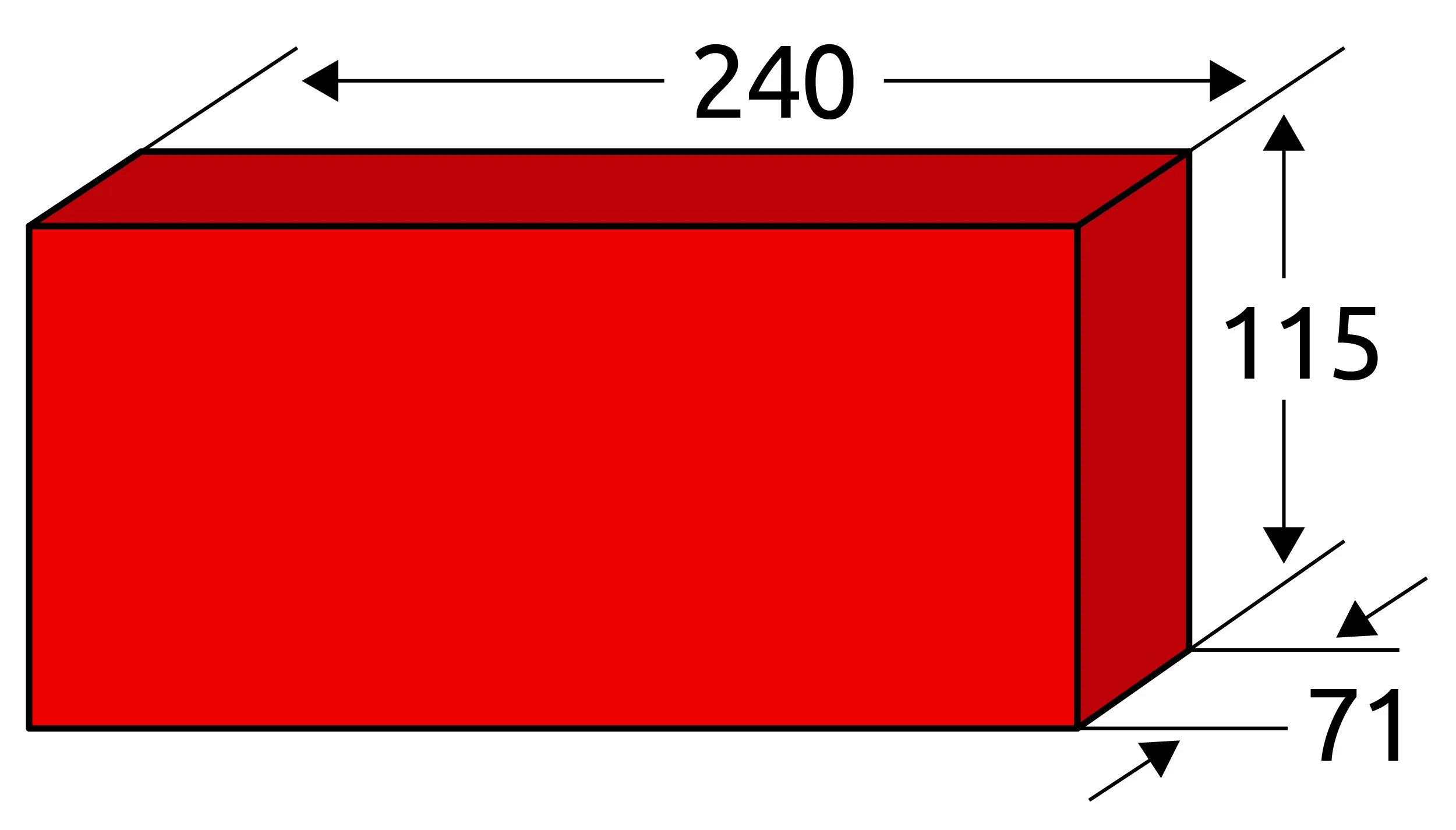

Technische Zeichnung Klinker NF 240 × 115 × 71 mm

Kanalklinker D1 – einseitig abgerundet (NF-Format)

Art.-Nr.: KK.NF.D1.240.115.71

NF Form D1 rund Schachtsohlklinker Fassonklinker rot

Abmessung: 240 × 115 × 71 mm
Farbe: rot
Gewicht: 4,0 kg

Der Klinker D1 rund im NF-Format wird vorwiegend als Schachtsohlklinker in runden oder gebogenen Sohlbereichen eingesetzt. Durch seine halbkreisförmige Formgebung ermöglicht er saubere Übergänge und eine homogene Verlegung im Sohlenbereich von Kanal- und Schachtbauwerken. Die glatte Innenfläche und die hohe Säurebeständigkeit des Steinzeugs gewährleisten eine lange Lebensdauer bei geringem Wartungsaufwand.

Technische Zeichnung Klinker D1 rund NF 240 × 115 × 71 mm

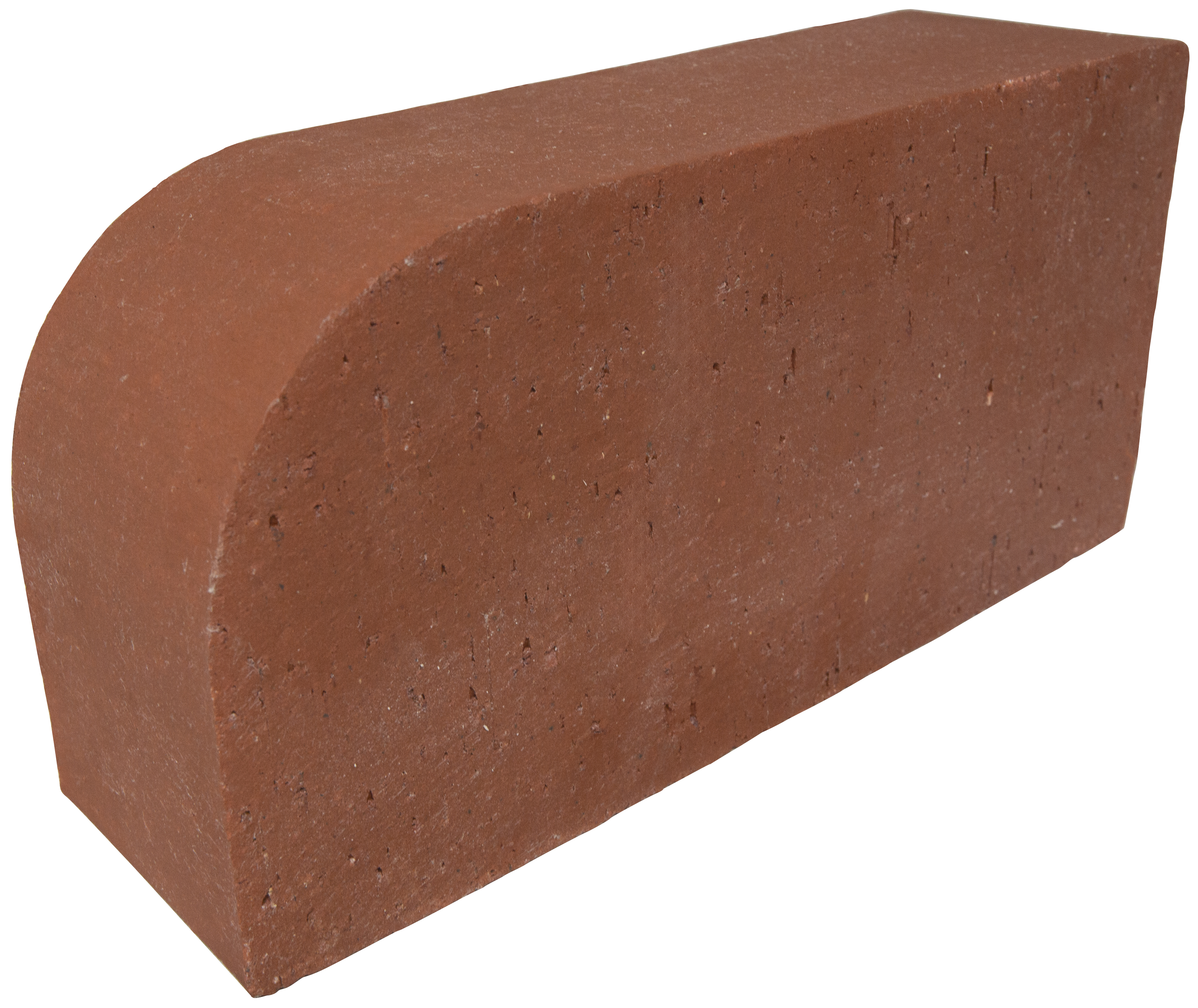

Klinker D1 rund NF 240 × 115 × 71 mm – Frontansicht

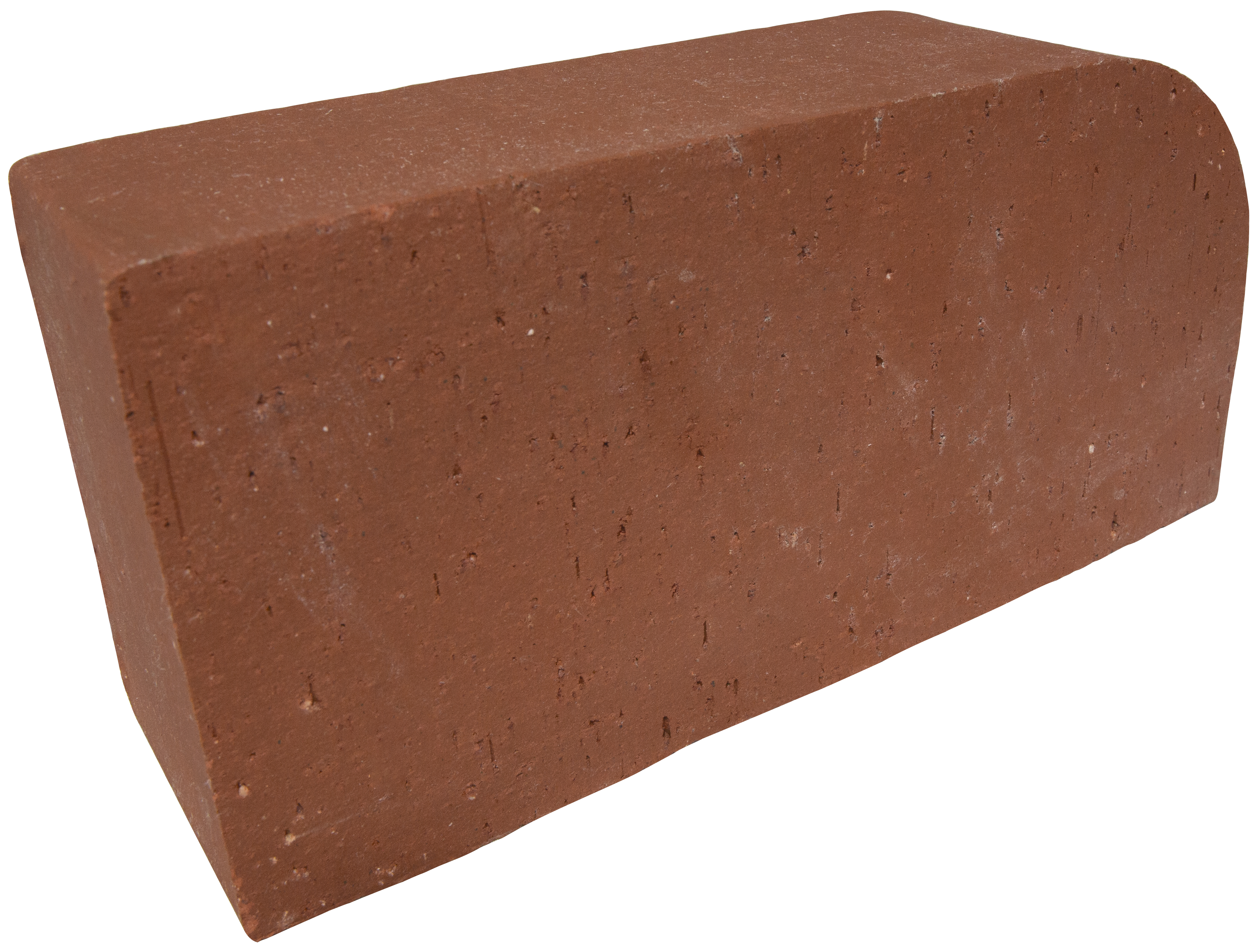

Klinker D1 rund NF 240 × 115 × 71 mm – Rückansicht

Illustration: Form D1 oberer einseitig abgerundeter Abschluss einer Mauer

Kanalklinker Form A - für Kopfgewölbe

Art.-Nr.: KK.NF.A.240.115.67.56

NF Form A Kopfgewölbe Keilform (67/56 mm) Vollstein rot

Abmessung: 240 × 115 × 67/56 mm
Farbe: rot
Gewicht: 3,6 kg

Der Kanalklinker Form A ist ein keilförmiger Gewölbeklinker für das Kopfgewölbe (Bogen-/Gewölbebereiche) im Schacht- und Kanalbau. Durch die abgestufte Höhe 67/56 mm lässt sich ein stabiler, gleichmäßiger Gewölbeverlauf mit sauberen Fugen herstellen – ideal für dauerhaft belastete Bauwerke. Als Vollstein aus hochwertigem Steinzeug ist der Klinker besonders robust, säurebeständig und langlebig.

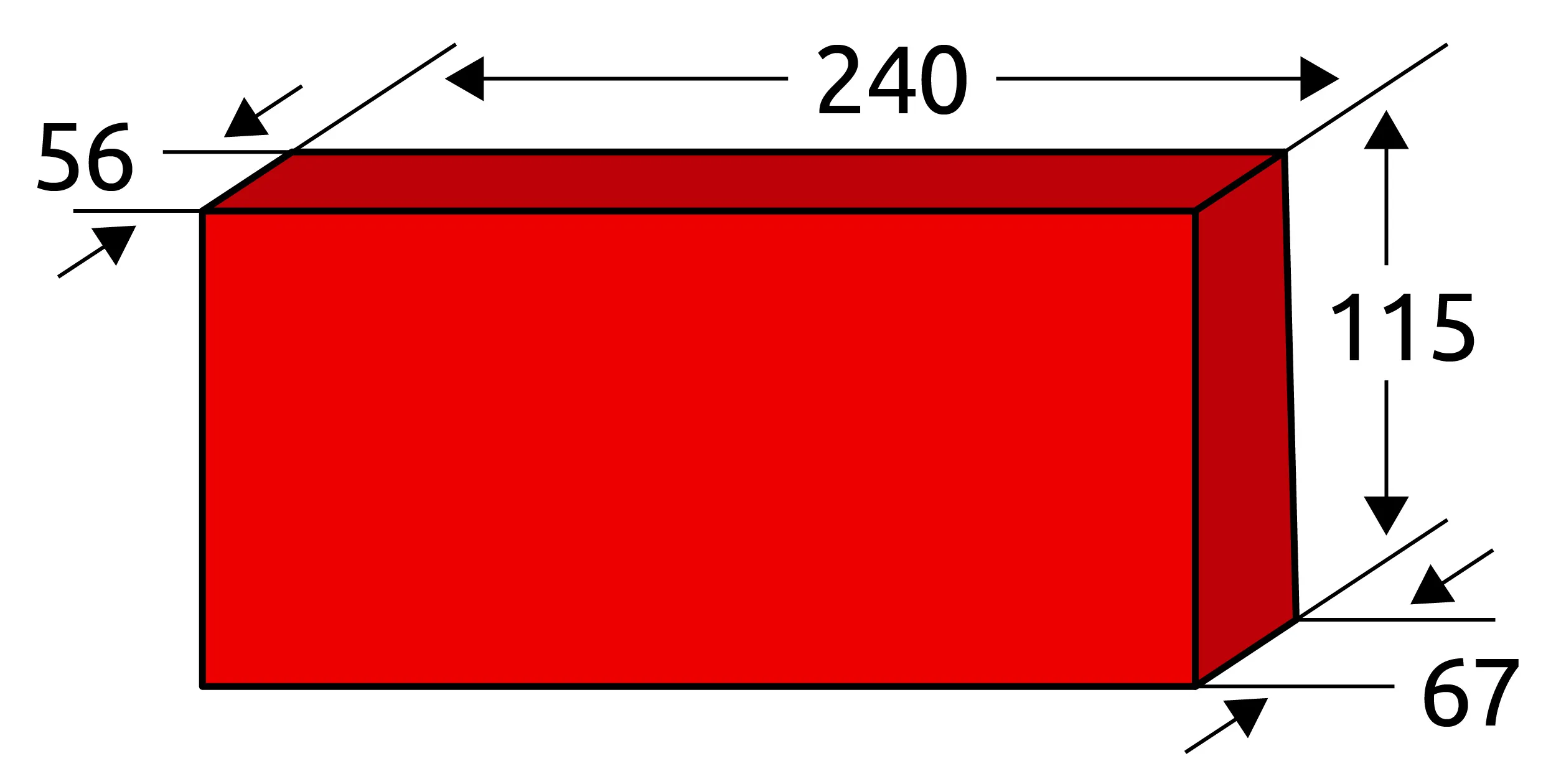

Technische Zeichnung Kanalklinker Form A 240 × 115 × 67/56 mm

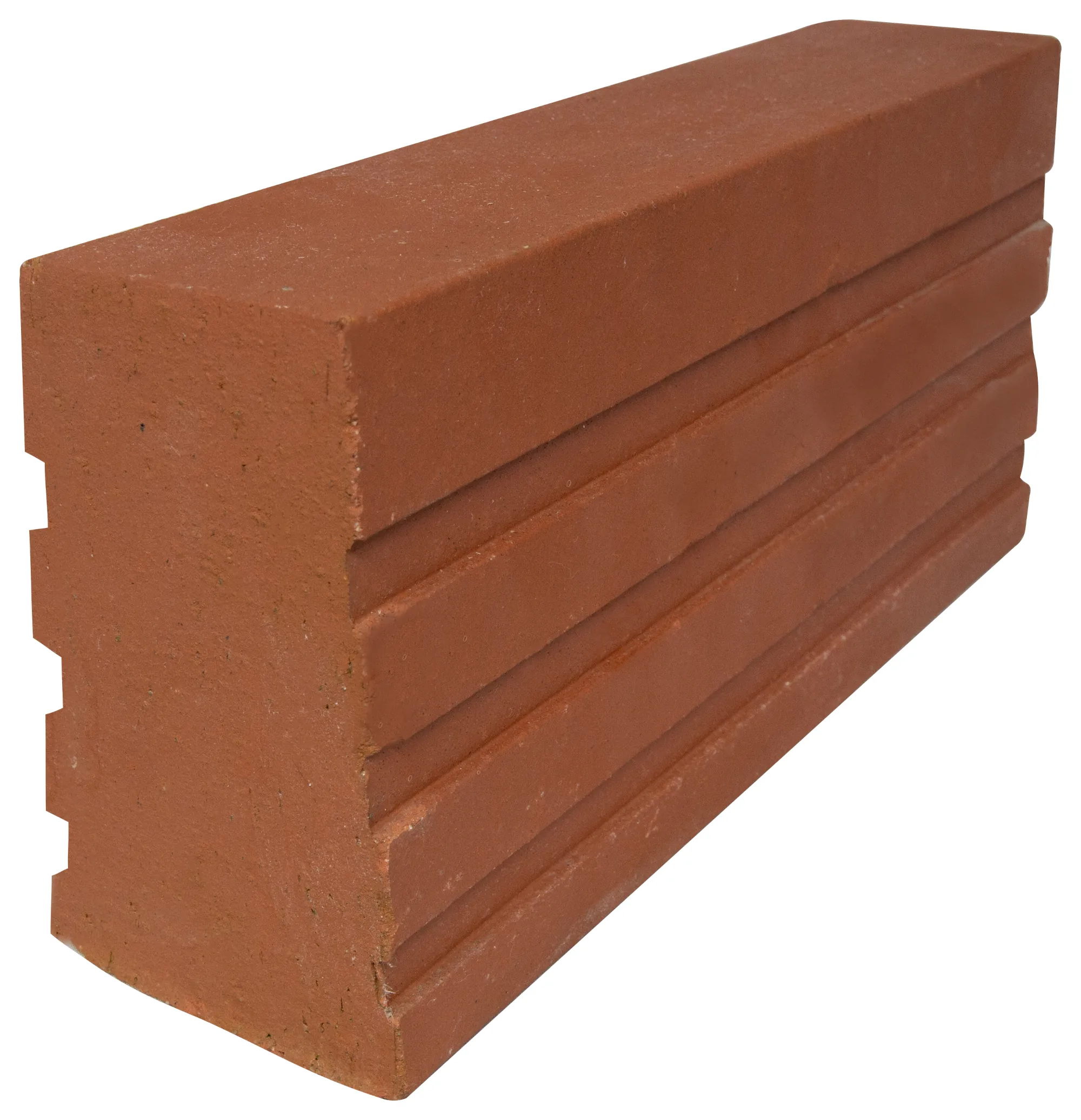

Kanalklinker Form A 240 × 115 × 67/56 mm – Perspektive

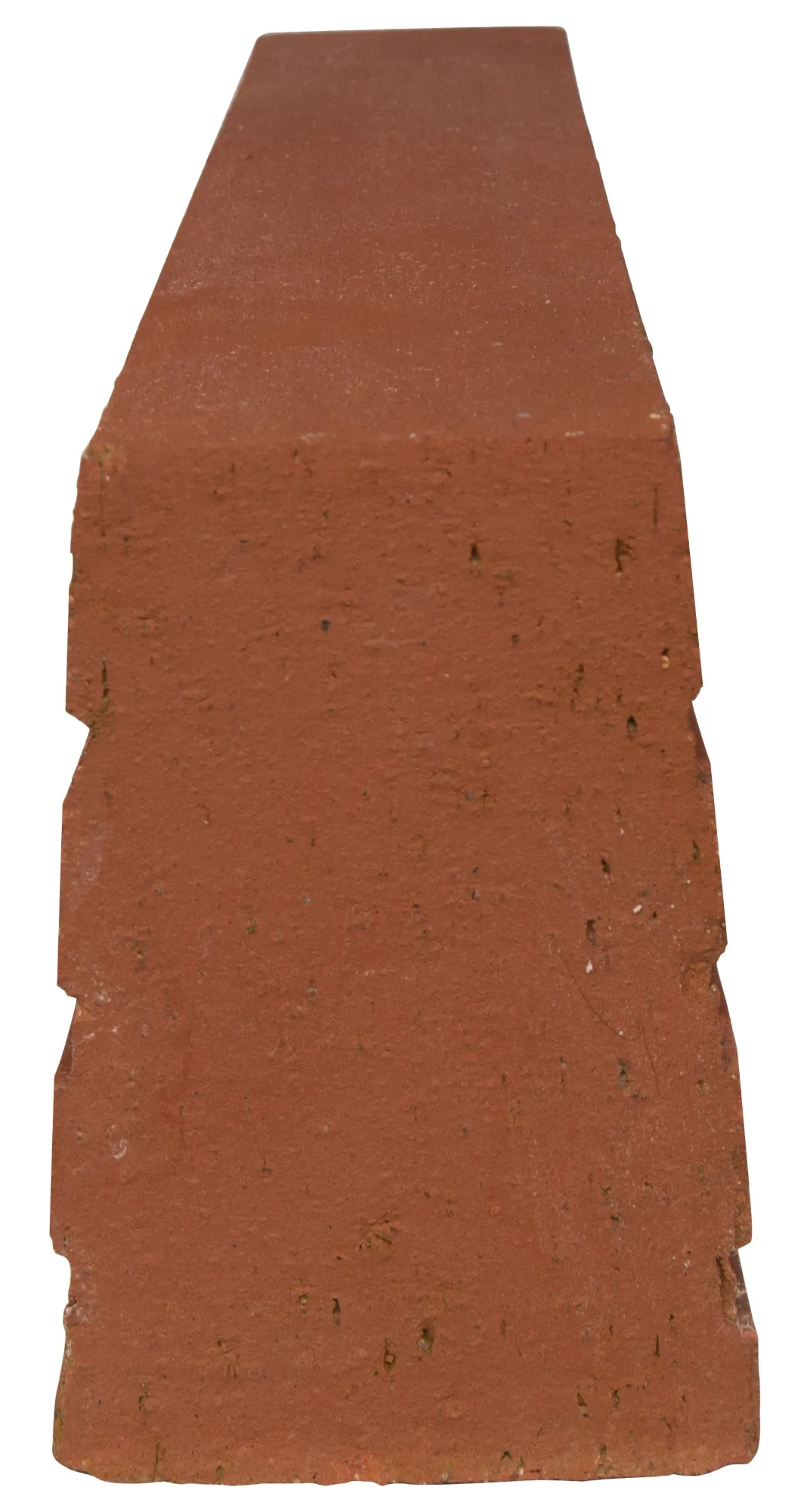

Kanalklinker Form A 240 × 115 × 67/56 mm – Frontansicht

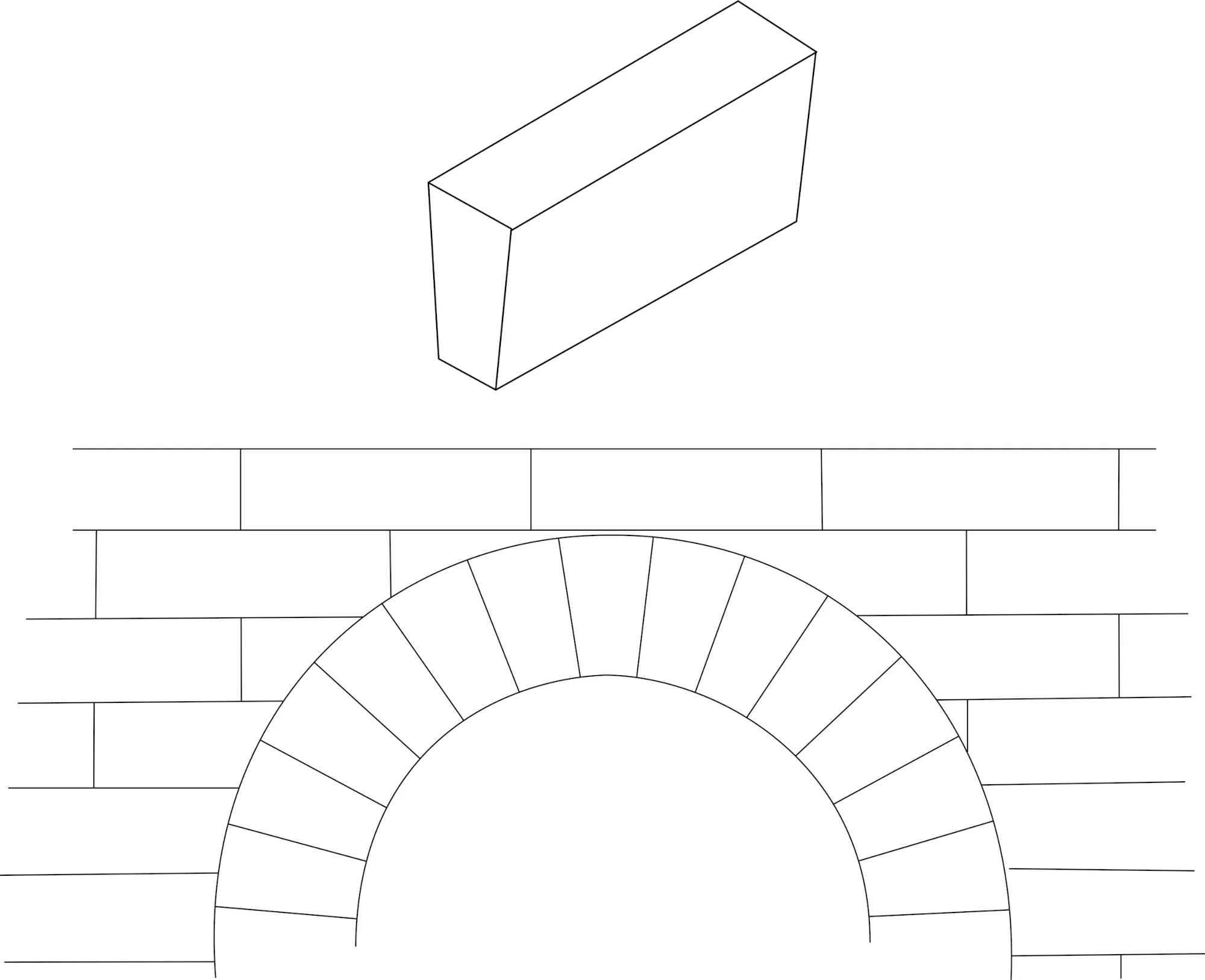

Illustration Kanalklinker Form A/B im Gewölbe

Kanalklinker Form B - für Kopfgewölbe (stärkere Keilung)

Art.-Nr.: KK.NF.B.240.115.67.46

NF Form B Kopfgewölbe Gewölbeklinker (Keilstein) Vollstein rot

Abmessung: 240 × 115 × 67/46 mm
Farbe: rot
Gewicht: 3,4 kg

Der Kanalklinker Form B ist ein keilförmiger Gewölbeklinker für das Kopfgewölbe im Kanal- und Schachtbau. Durch die stärkere Keilung (67/46 mm) eignet er sich besonders für kleinere Radien bzw. steilere Gewölbe. Als Vollstein aus säurebeständigem Steinzeug bietet er hohe Druckfestigkeit, geringe Wasseraufnahme sowie sehr gute Frost- und Chemikalienbeständigkeit – ideal für dauerhaft belastete Ausmauerungen.

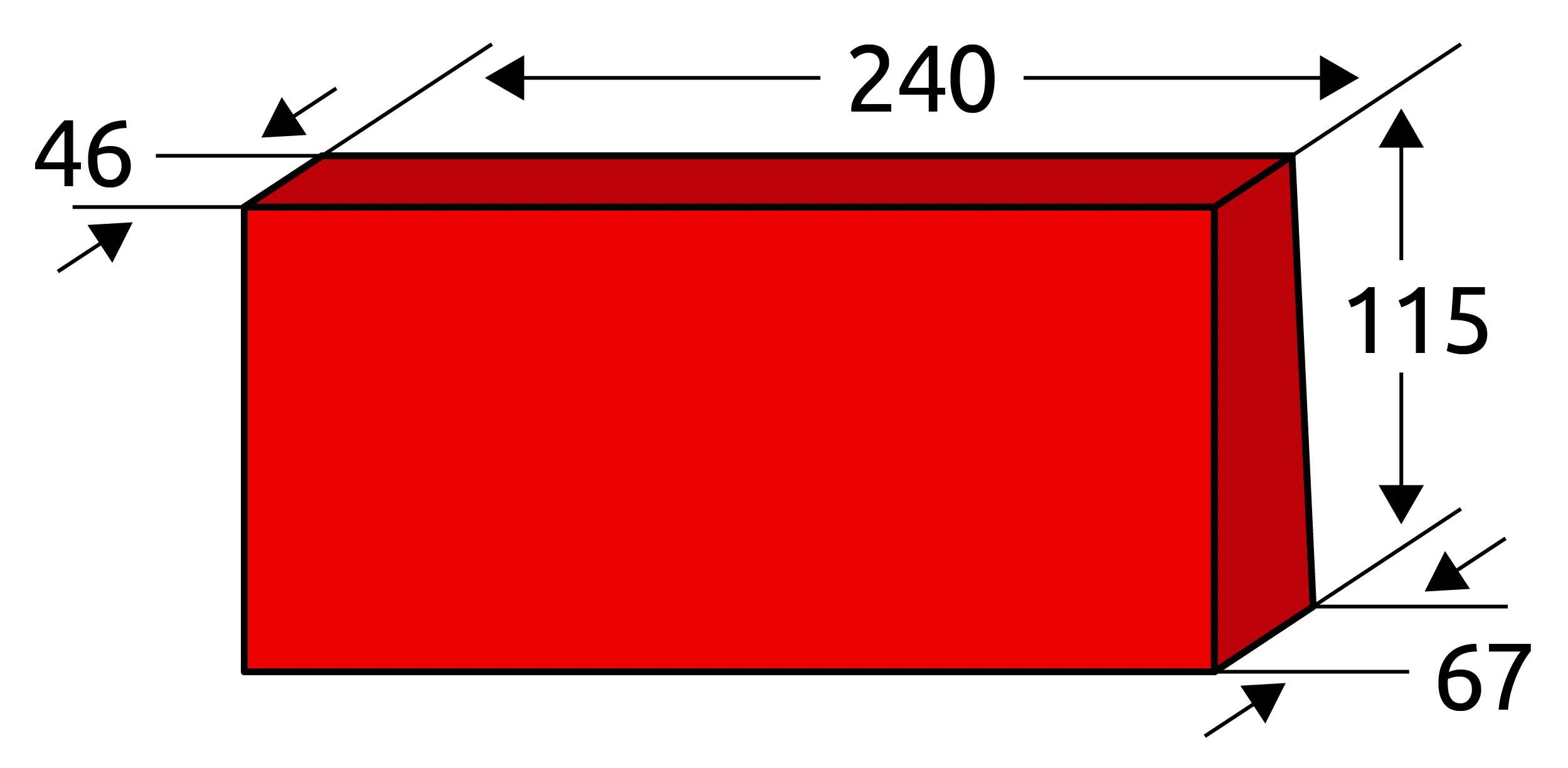

Technische Zeichnung Kanalklinker Form B 240 × 115 × 67/46 mm

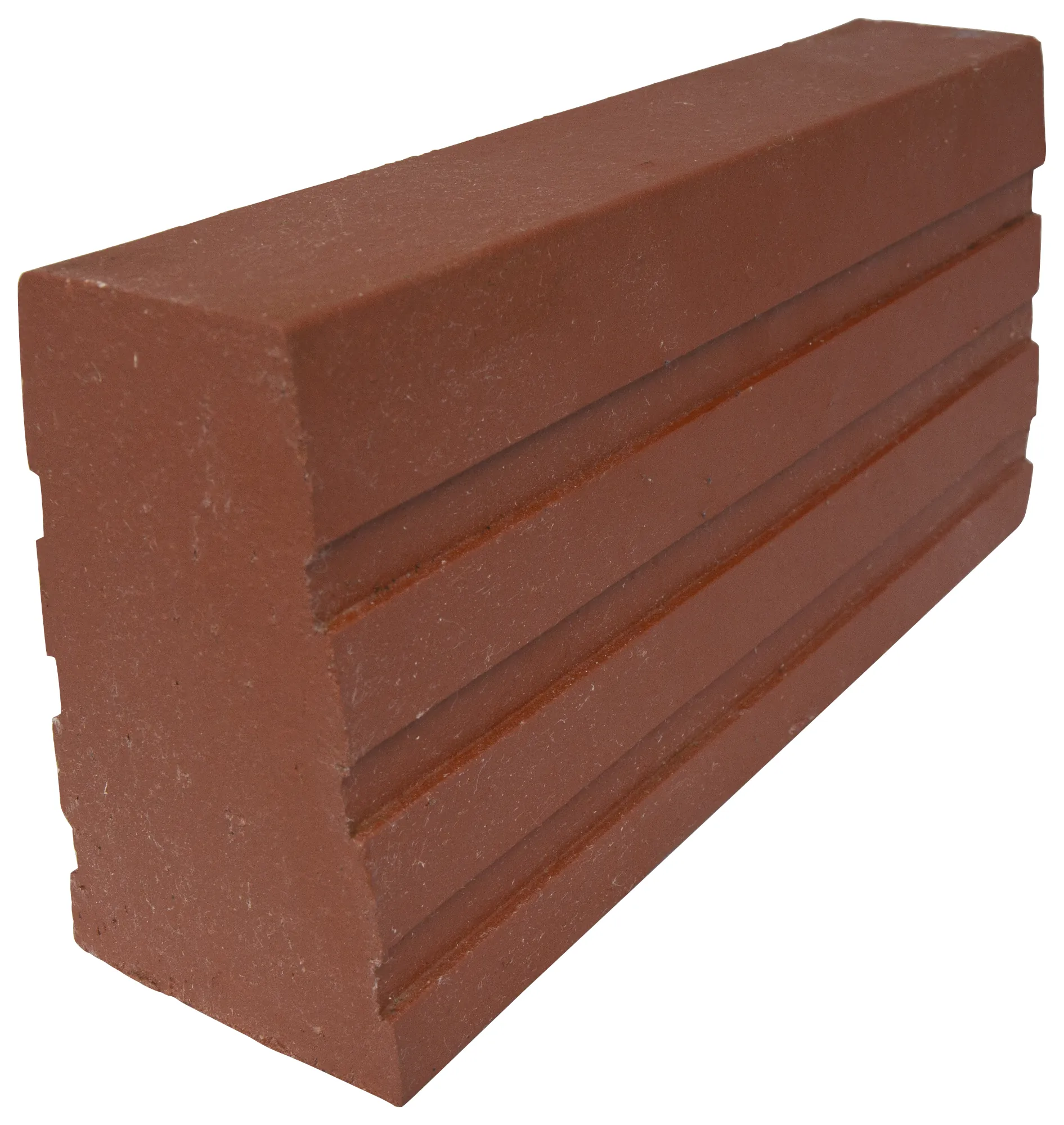

Kanalklinker Form B 240 × 115 × 67/46 mm – Perspektive

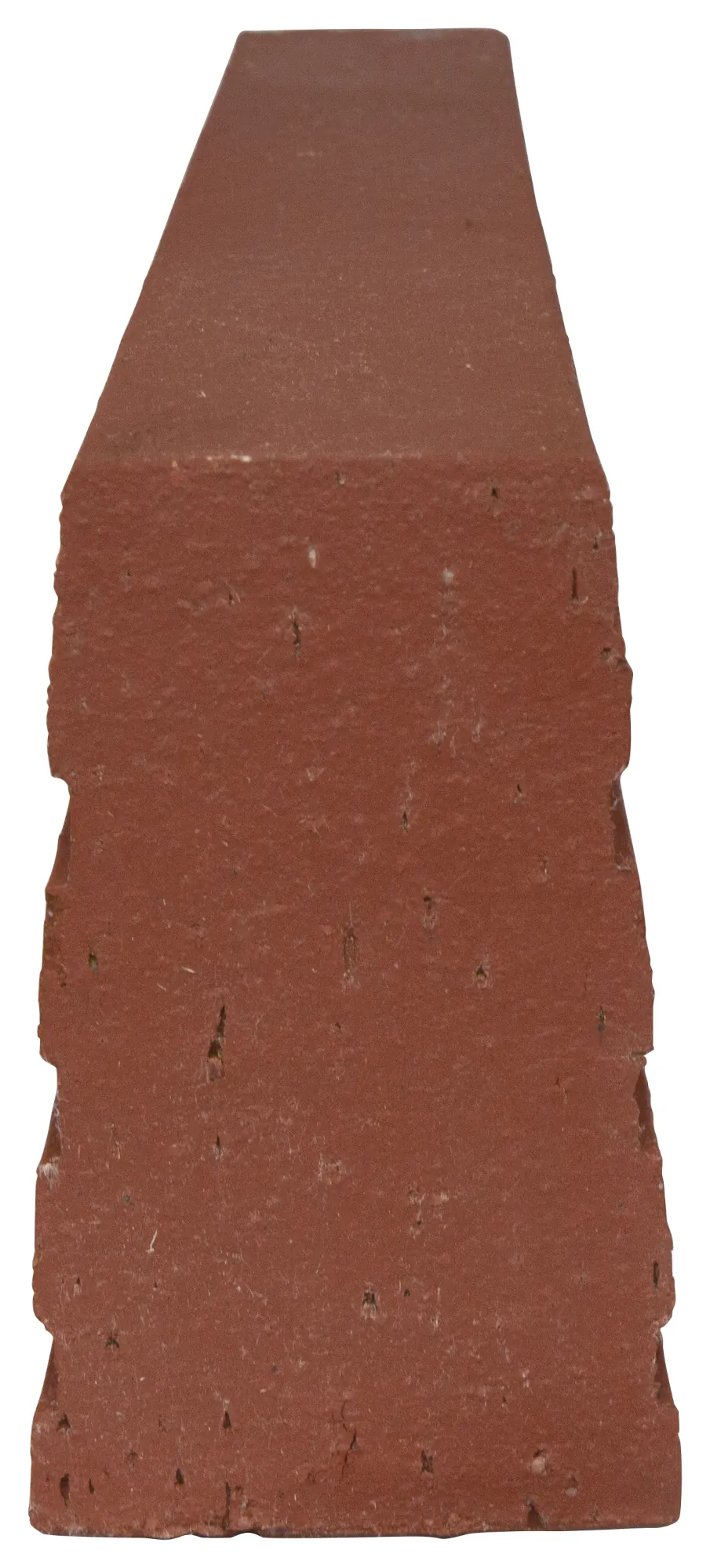

Kanalklinker Form B 240 × 115 × 67/46 mm – Frontansicht

Illustration: Form A und Form B im Kopfgewölbe

Kanalklinker Form C – Radialklinker (NF-Format)

Art.-Nr.: KK.NF.C.240.115.77.71

NF Form C Radialklinker Fassonklinker Rundmauerwerk Kopfgewölbe Vollstein rot

Abmessung: 240 × 115/77 × 71 mm
Farbe: rot
Gewicht: 3,7 kg

Der Kanalklinker Form C ist ein Radialklinker im NF-Format – keilförmig in der Breite (115 mm außen / 77 mm innen). Er wird überall dort eingesetzt, wo runde Geometrien sauber ausgemauert werden müssen, z. B. bei Ringlagen am Schachtkopf, in Kopfgewölben oder bei runden Aufmauerungen. Durch die Radialform entstehen gleichmäßige Fugen und exakte Radien, ohne großen Zuschnitt oder „Keilfugen“ – das sorgt für eine maßhaltige, stabile und langlebige Ausführung.

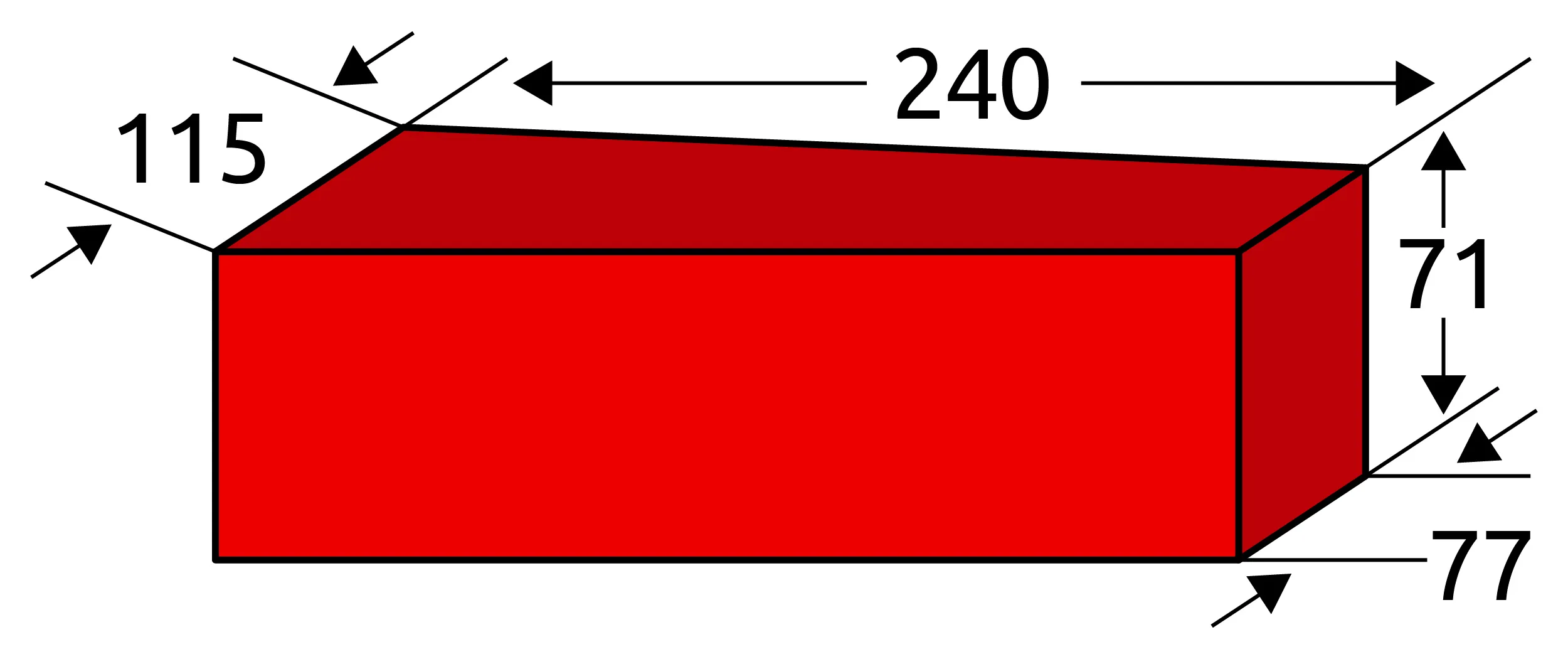

Technische Zeichnung Kanalklinker Form C – 240 × 115/77 × 71 mm

Illustration: Einsatz der Radialklinker Form C im Rundmauerwerk

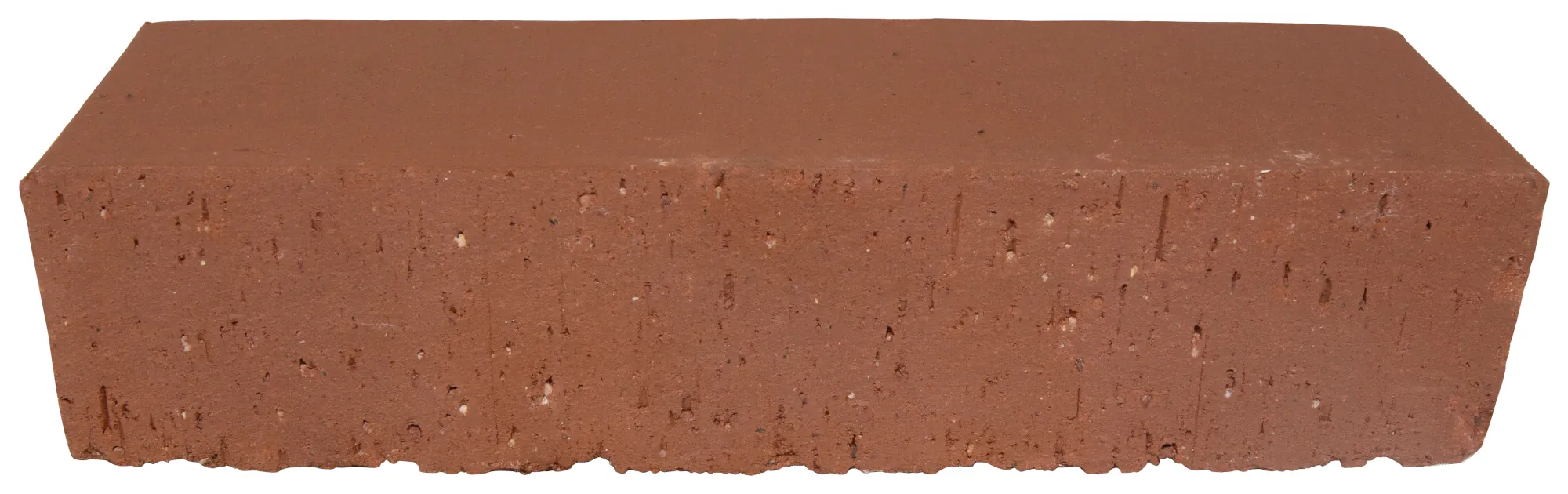

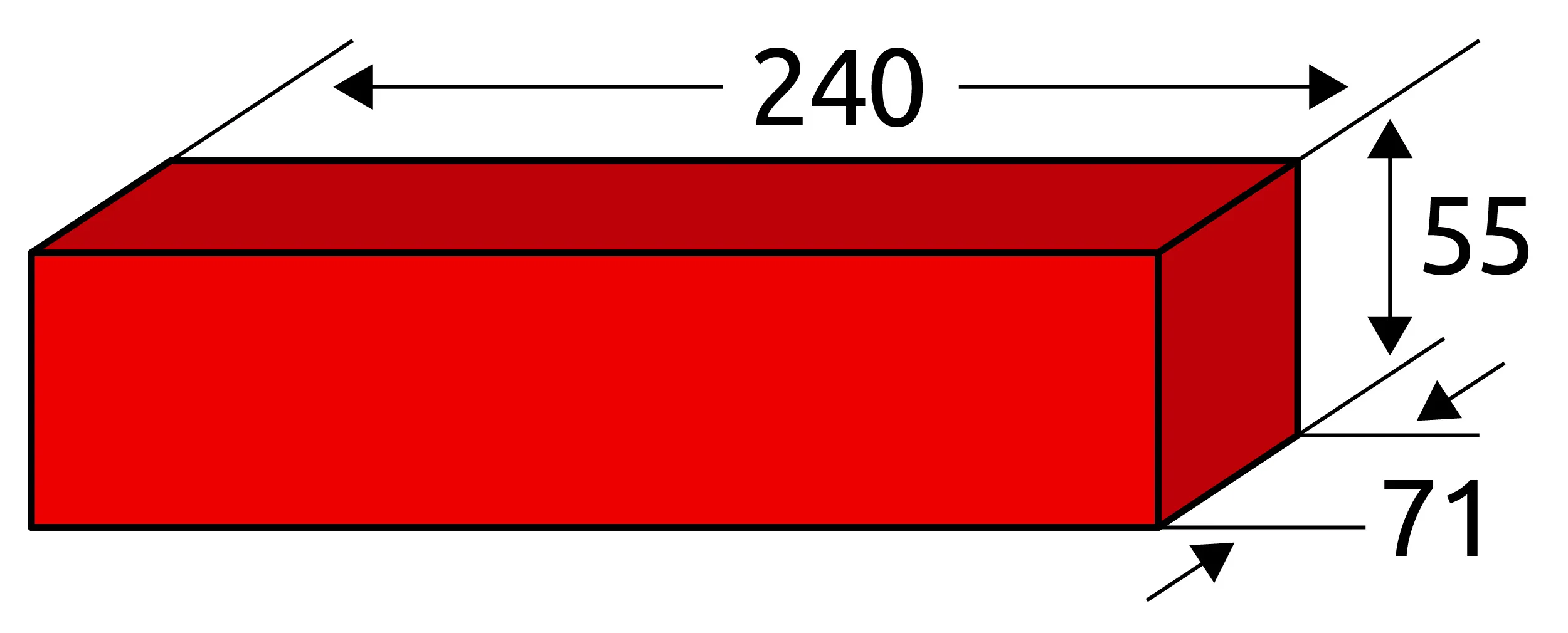

Kanalsparklinker NF (½ Höhe)

Kanalsparklinker NF – halbe Höhe (Parallelriemchen)

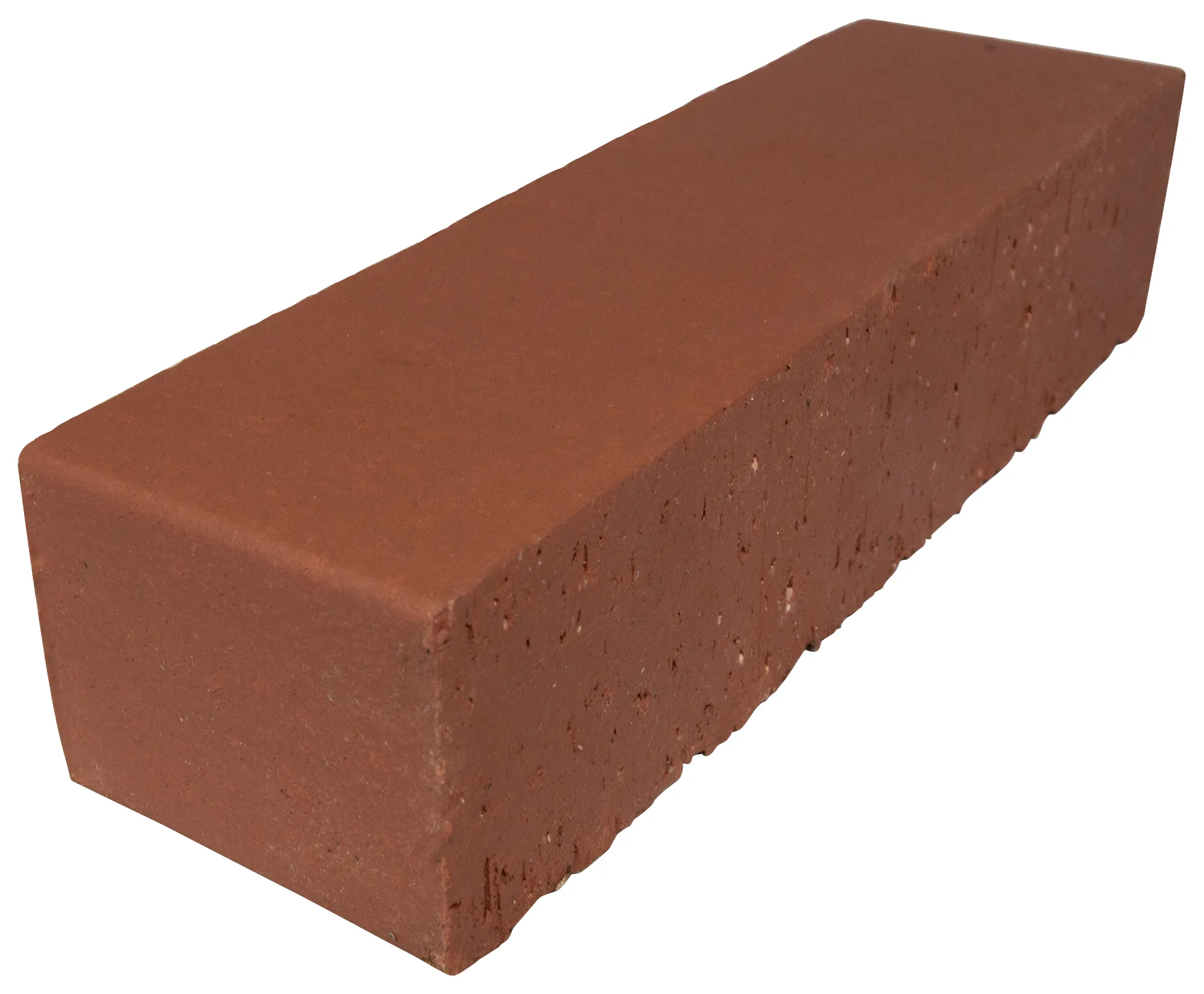

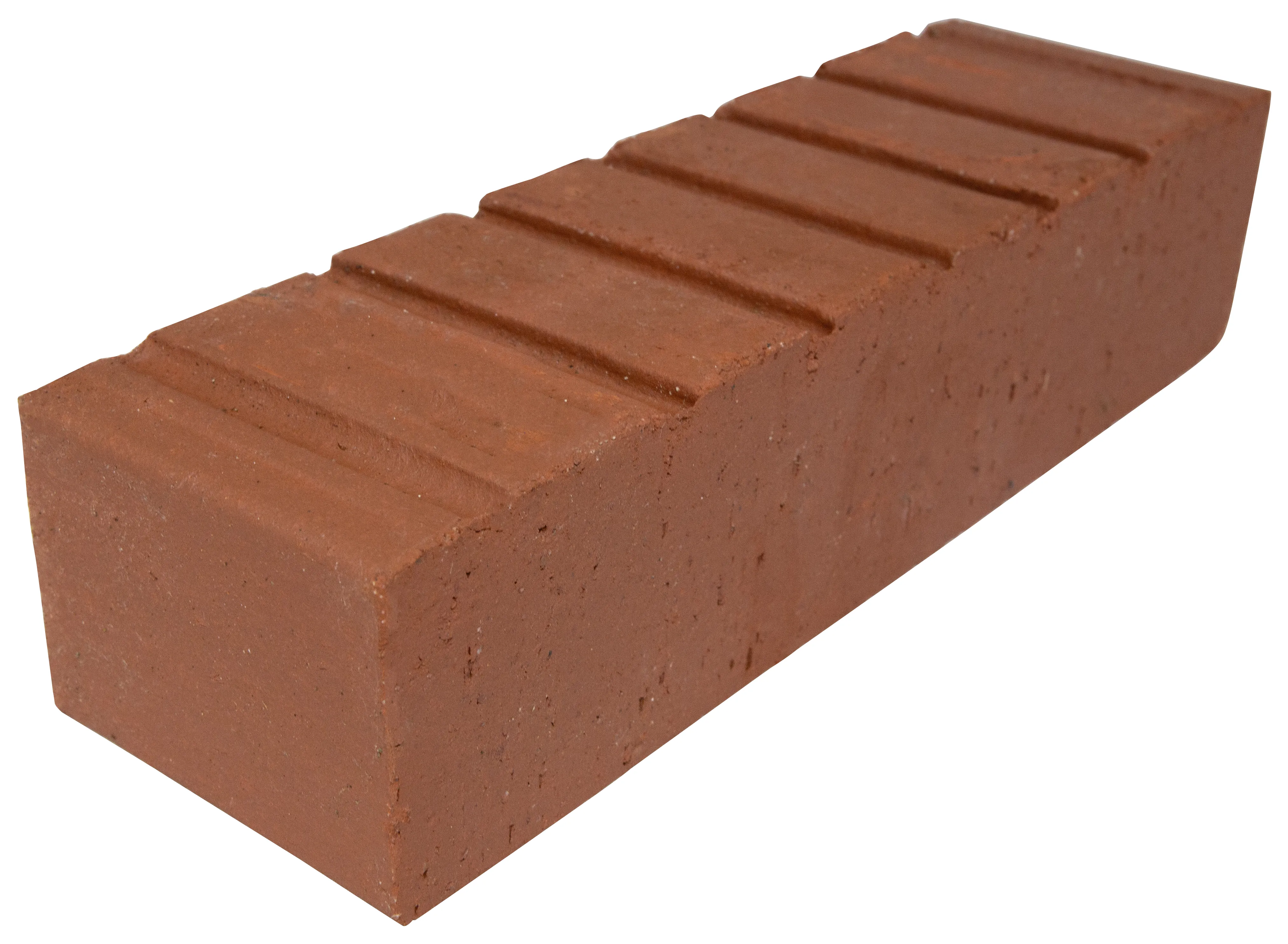

Art.-Nr.: KK.NF.240.55.71

NF ½ Höhe Kanalsparklinker Parallelriemchen Vollstein rot

Abmessung: 240 × 55 × 71 mm
Farbe: rot
Gewicht: 2,0 kg

Das NF-Parallelriemchen (½ Höhe) wird eingesetzt, wenn geringe Bauhöhen gefragt sind: z. B. als Deck-/Abschlusslage, zum präzisen Höhenausgleich oder für Ausgleichs- und Sanierungsschichten. Es reduziert Material, Gewicht und Mörtelverbrauch, bleibt dank Steinzeug aber voll chemisch beständig und lässt sich besonders in detailreichen oder gekrümmten Bereichen sauber verlegen.

Kanalsparklinker D3 – einseitig abgerundet (NF, ½ Höhe / Parallelriemchen)

Art.-Nr.: KK.NF.D3.240.55.71

NF ½ Höhe Form D3 rund Kanalsparklinker Parallelriemchen Vollstein rot

Abmessung: 240 × 55 × 71 mm
Farbe: rot
Gewicht: 2,0 kg

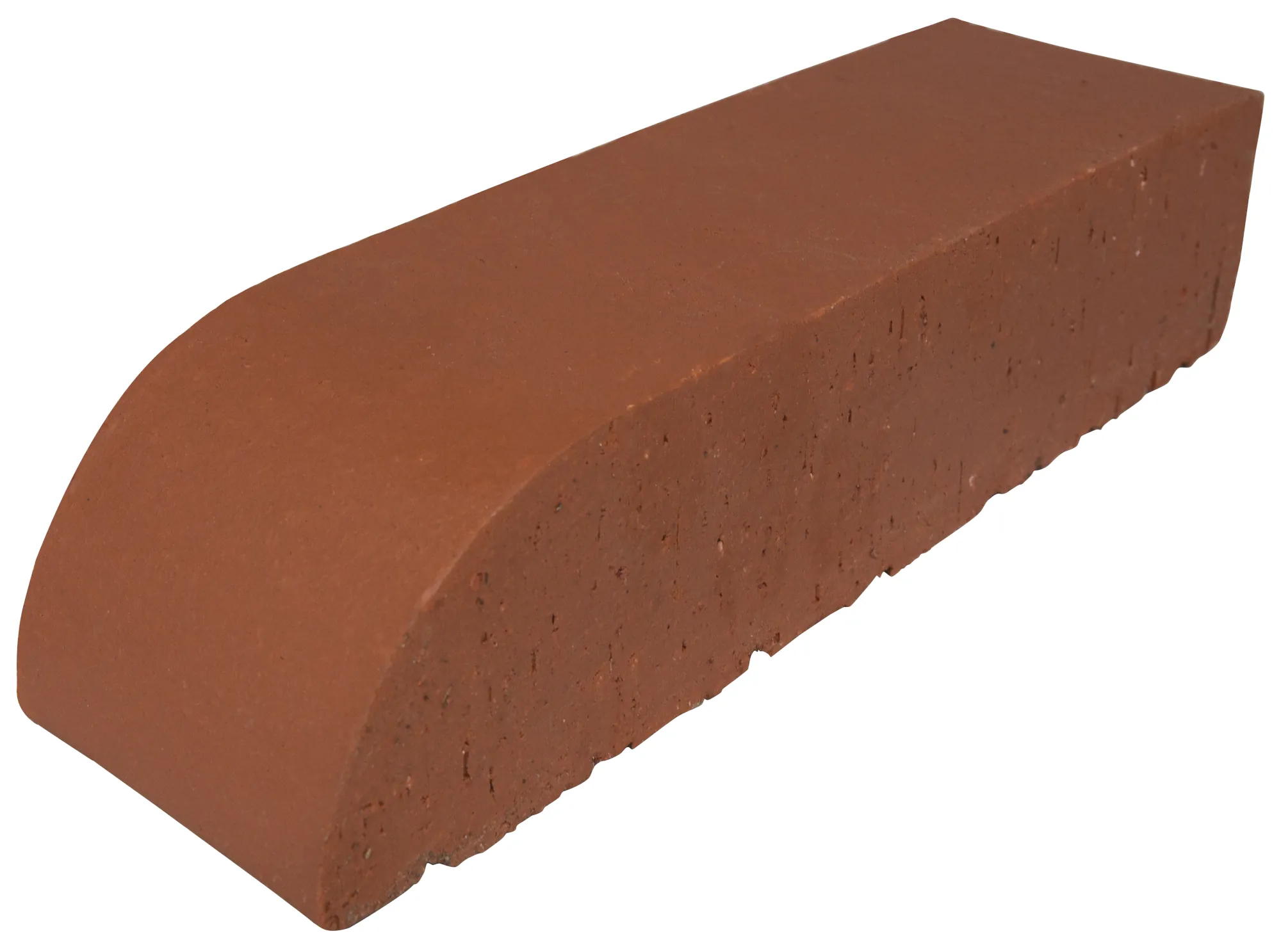

Einseitig gerundetes Parallelriemchen (Form D3) in ½-Höhe für Radien, Ausrundungen und präzise Übergänge in Schacht- und Kanalbauwerken. Die reduzierte Bauhöhe erleichtert Sanierungen, spart Material und Gewicht und ermöglicht saubere Anbindungen an bestehende Profile. Die geriffelte Unterseite verbessert den Verbund im Mörtelbett.

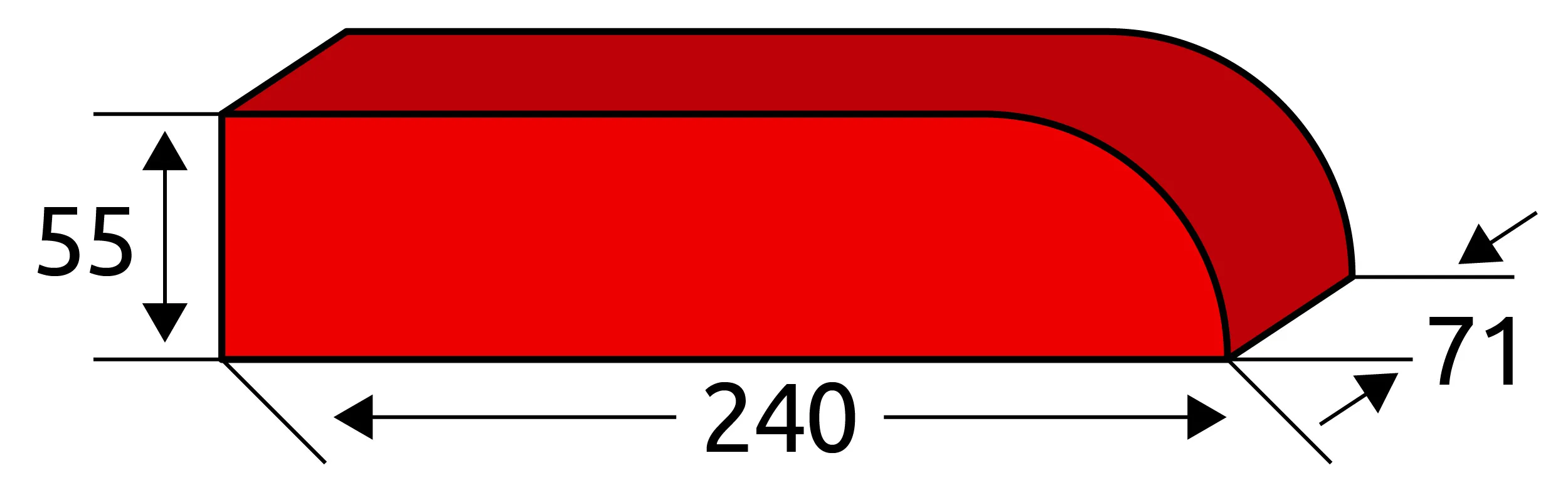

Technische Zeichnung Kanalsparklinker Parallelriemchen D1 rund 240 × 55 × 71 mm

Kanalsparklinker Parallelriemchen D1 rund – Frontansicht

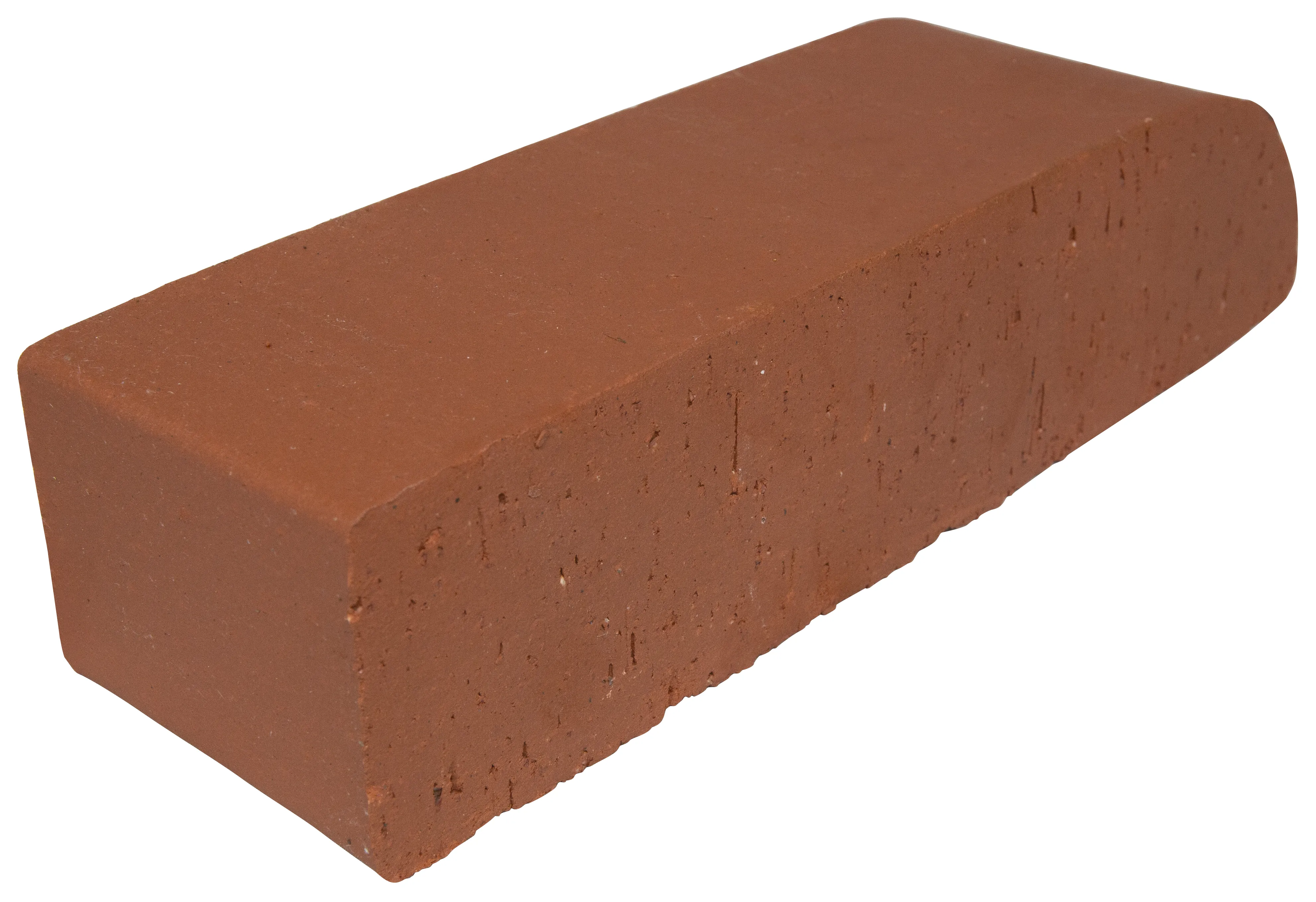

Kanalsparklinker Parallelriemchen D1 rund – Rückansicht

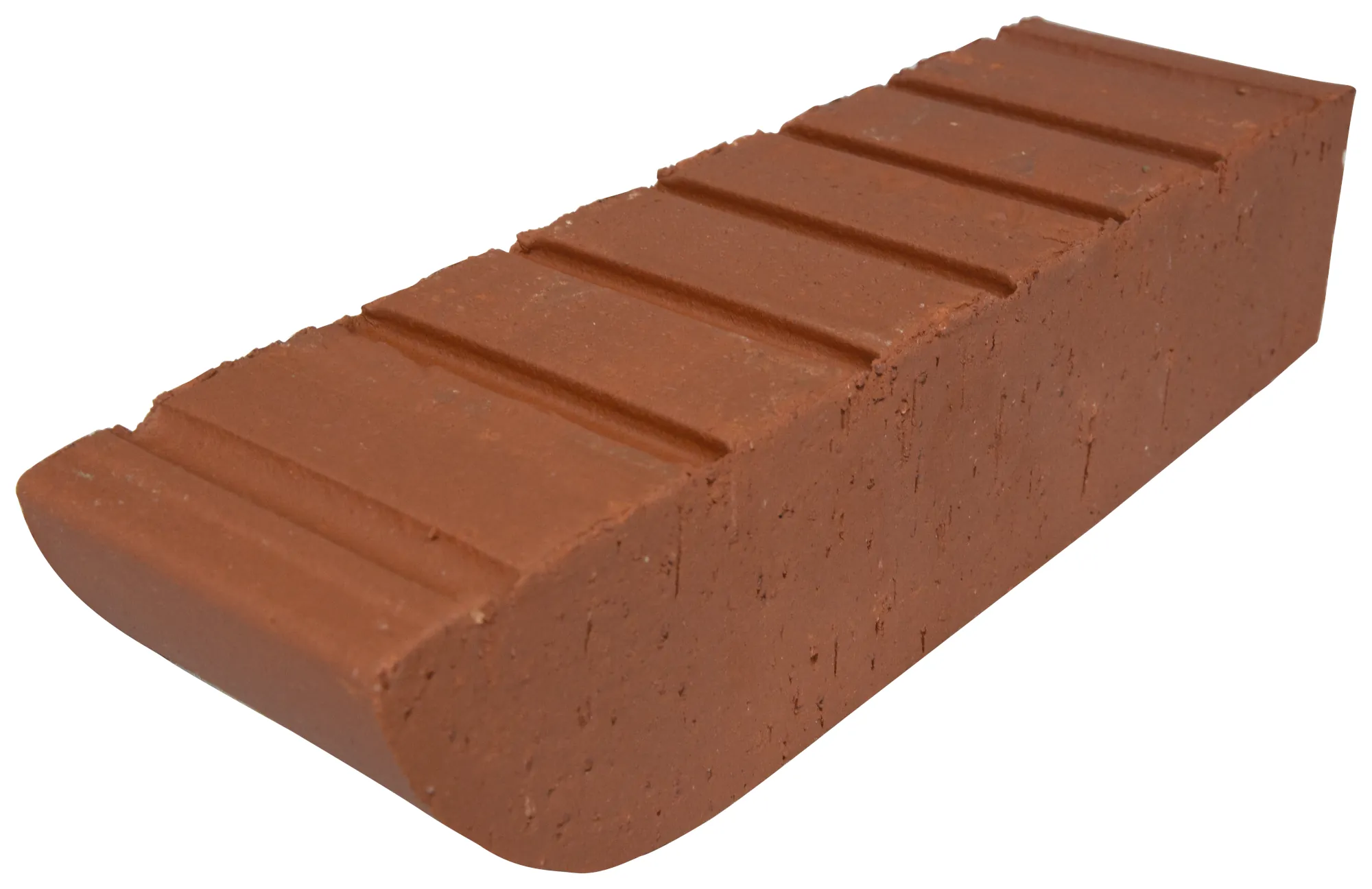

Kanalsparklinker Parallelriemchen D1 rund – Unterseite geriffelt

Kanalsparklinker DF & 2DF (Dünnformat)

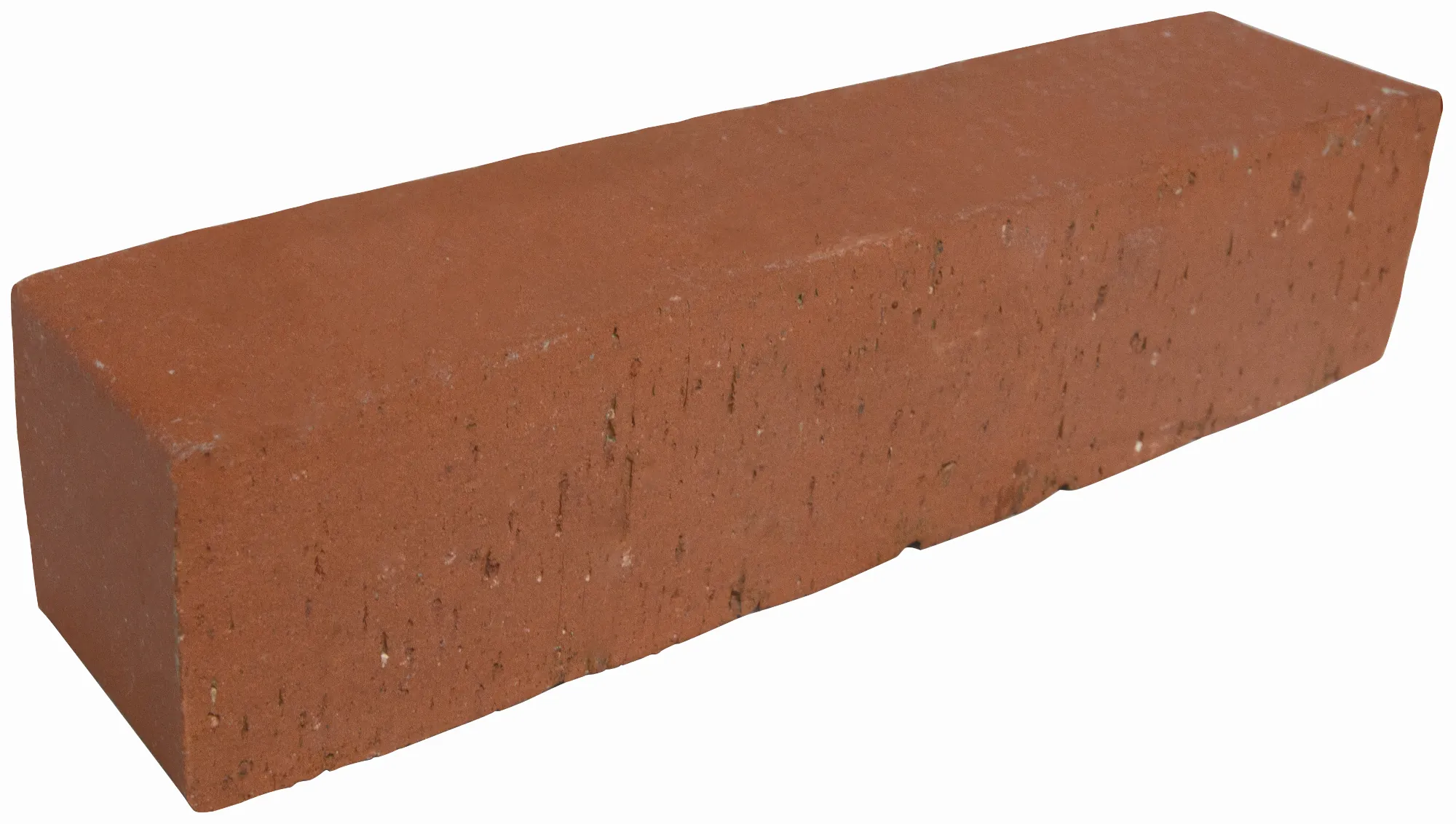

Kanalsparklinker DF (DF-Breite 52 mm)

Art.-Nr.: KK.DF.240.55.52

DF halbe Höhe (55 mm) 52 mm Breite gerade Unterseite gerieft Vollstein ungelocht rot

Abmessung: 240 × 55 × 52 mm
Farbe: rot
Gewicht: 2,0 kg

Schlanker Kanalsparklinker im DF-Format für schmale Sohlanläufe, Bermen und Höhenausgleiche. Die Höhe von 55 mm passt in gängige Aufbauhöhen; die profilierte Unterseite verbessert den Mörtelverbund. Vollstein, ungelocht – dauerhaft druck- und chemikalienbeständig aus Steinzeug.

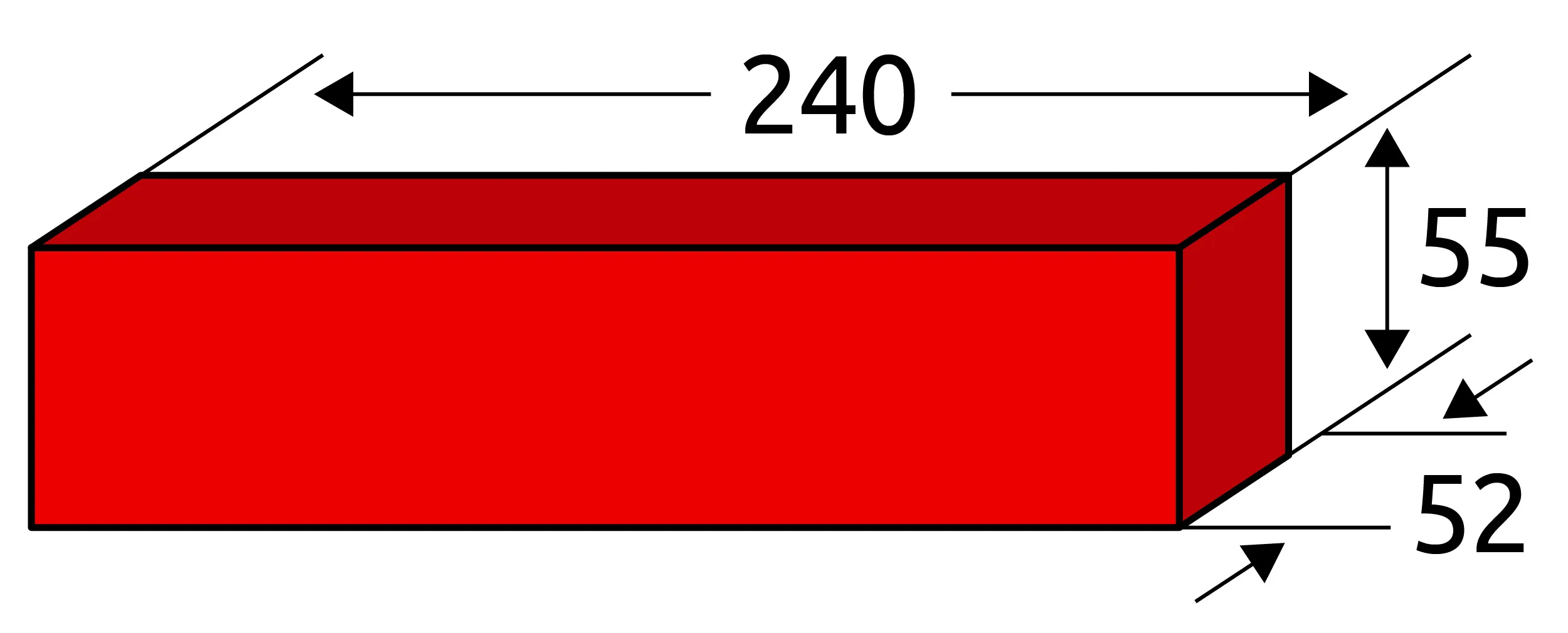

Technische Zeichnung Kanalsparklinker DF 240 × 55 × 52 mm

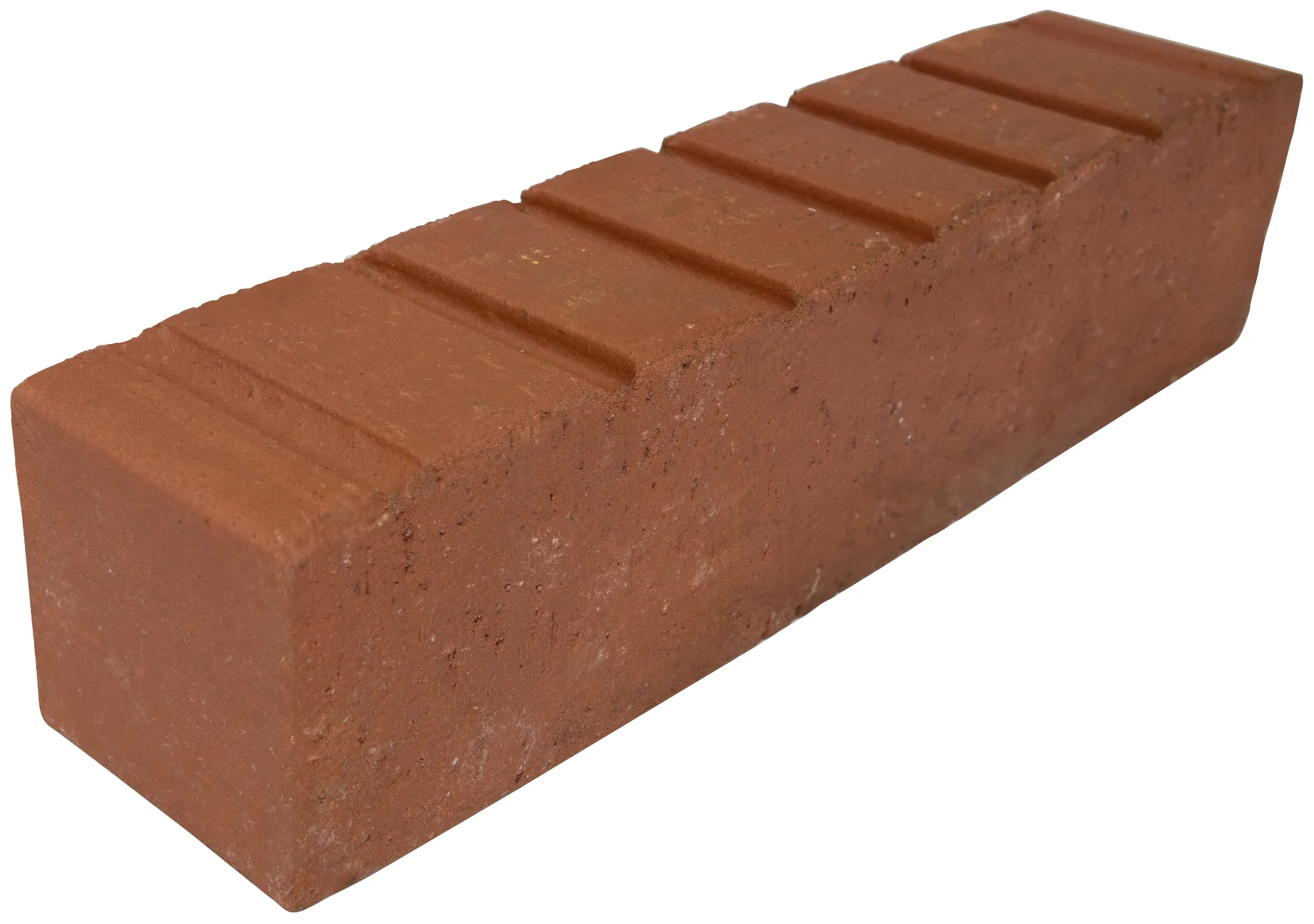

Kanalsparklinker DF – Unterseite gerieft

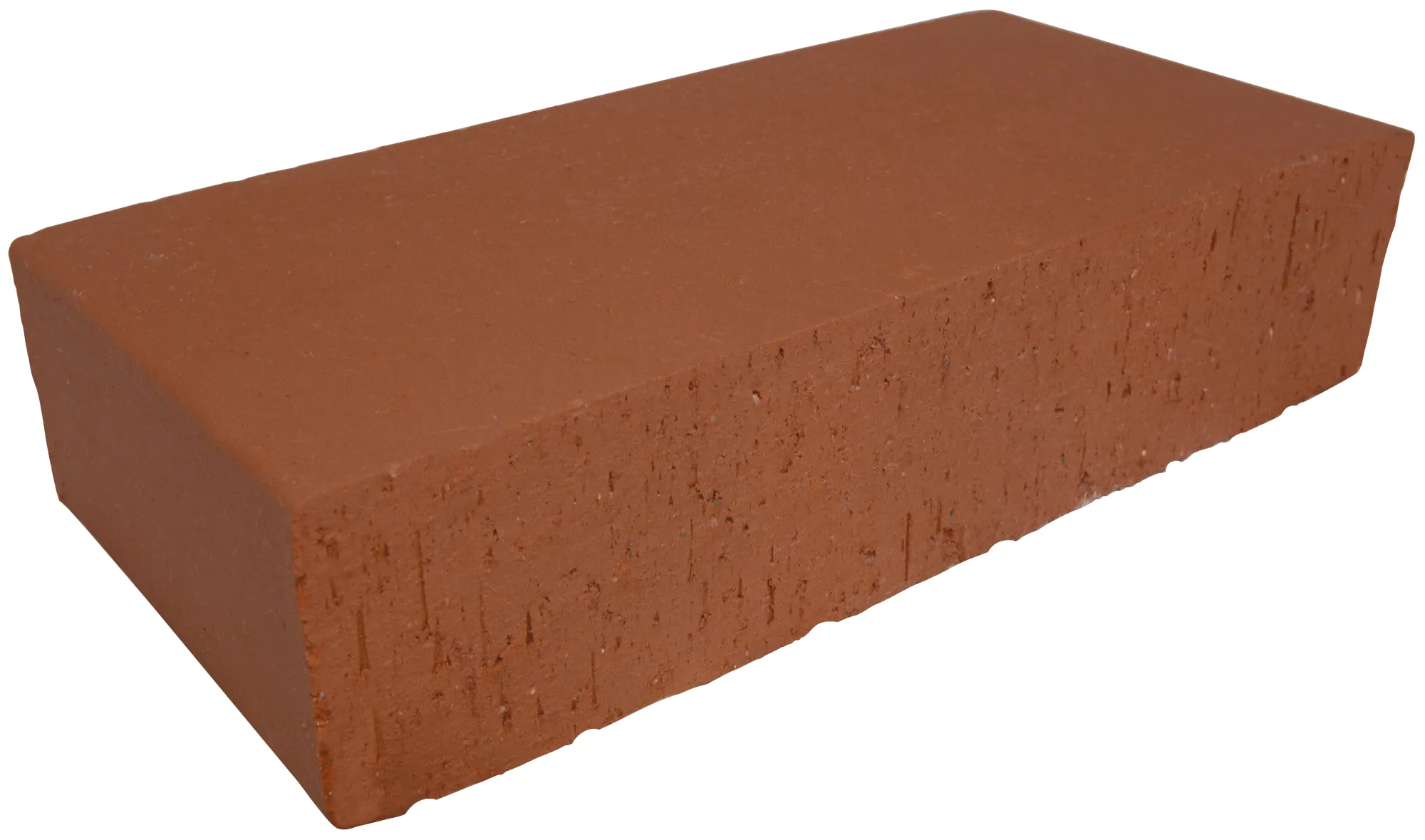

Kanalsparklinker 2DF - gerade (doppelte DF-Breite mit Fuge)

Art.-Nr.: KK.2DF.240.55.113

2DF halbe Höhe (55 mm) gerade doppelte Breite Unterseite gerieft Vollstein ungelocht rot

Abmessung: 240 × 55 × 113 mm
Farbe: rot
Gewicht: 3,0 kg

Gerader Kanalsparklinker im Format 2 DF (240 × 55 × 113 mm). Die geringe Bauhöhe von 55 mm ist ideal für Sohlenaufbau, Höhenausgleich und Reparaturen in Schächten und Kanälen. Vollstein, ungelocht – dadurch hohe Druckfestigkeit, sichere Bettung und die bewährte Säure- und Chemikalienbeständigkeit des Steinzeugs.

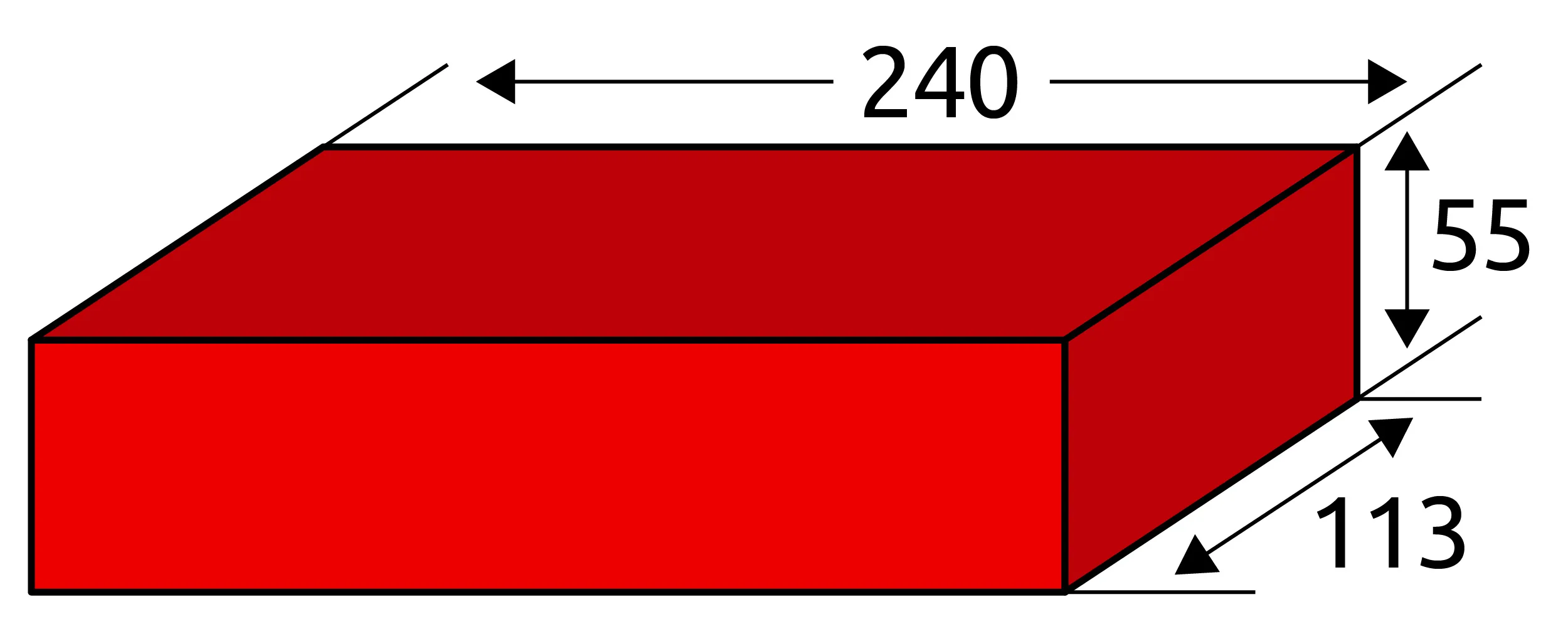

Technische Zeichnung Kanalsparklinker 2 DF 240 × 55 × 113 mm

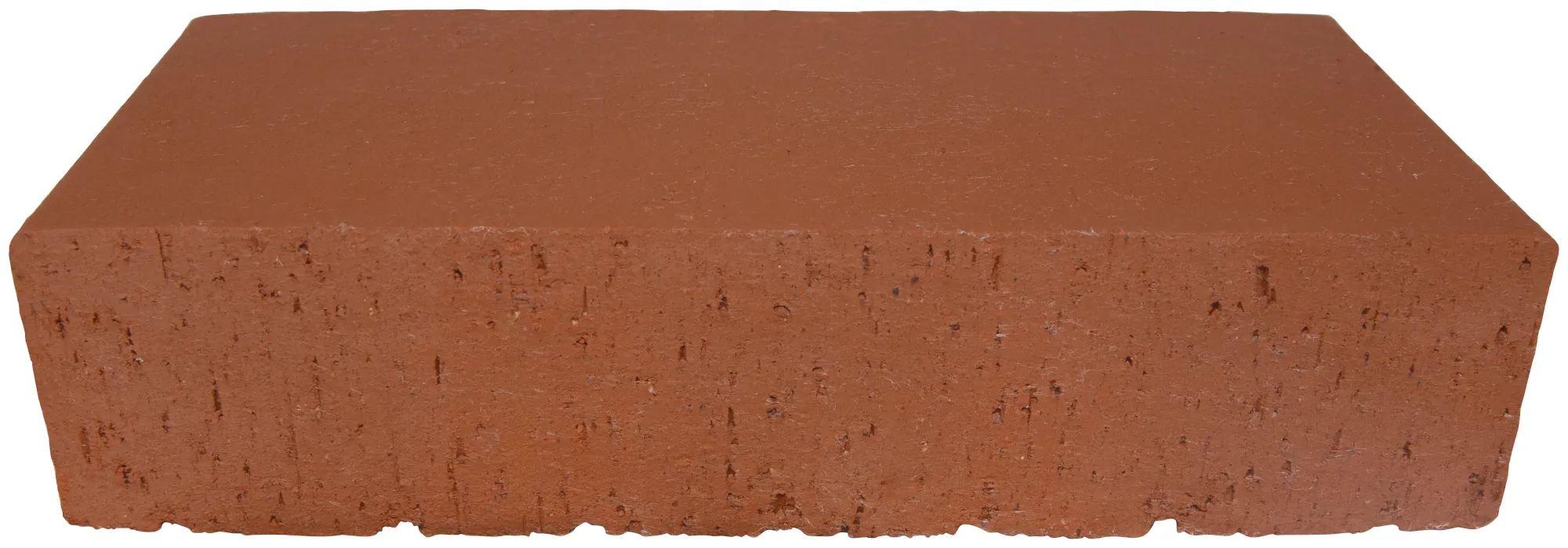

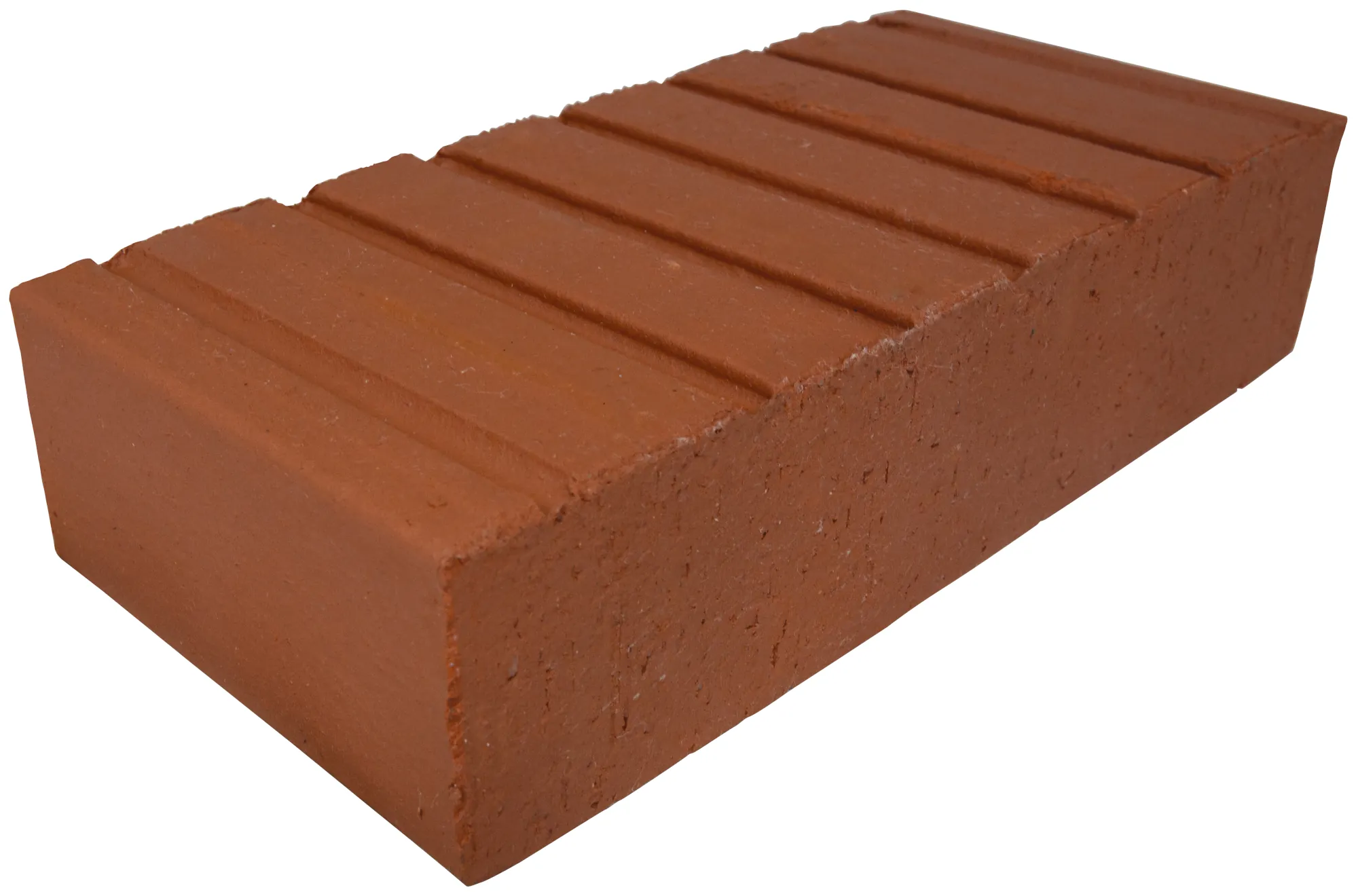

Kanalsparklinker 2 DF – Unterseite / Profilierung

Kanalsparklinker 2DF – einseitig abgerundet (doppelte DF-Breite mit Fuge)

Art.-Nr.: KK.2DF.D.240.55.113

2DF halbe Höhe (55 mm) einseitig abgerundet (D1) doppelte Breite Unterseite gerieft ungelocht Vollstein rot

Abmessung: 240 × 55 × 113 mm
Farbe: rot
Gewicht: 3,0 kg

Einseitig abgerundeter 2 DF-Sparklinker für homogene Sohlanläufe, Kehren und Berme. Die 113 mm Breite reduziert Fugen und spart Verlegezeit, die 55 mm Höhe passt in gängige Sanierungs- und Neubauschemata. Aus säurebeständigem Steinzeug – verschleißarm und dauerhaft.

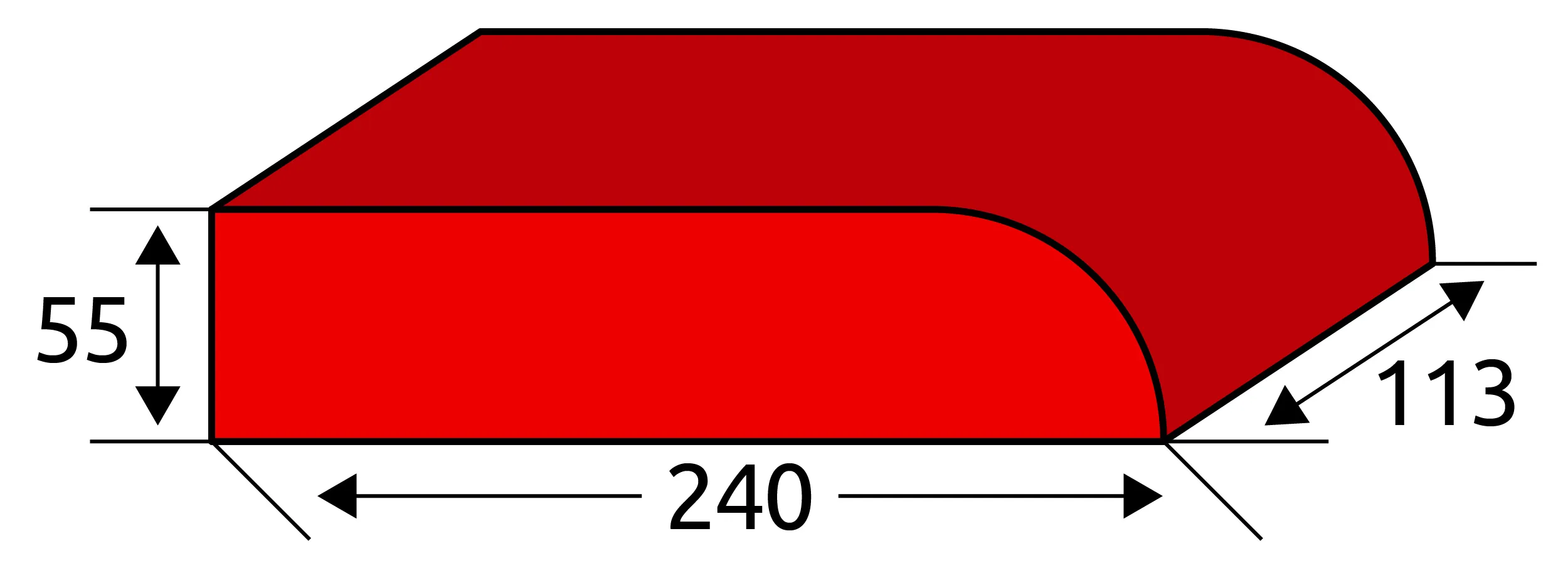

Technische Zeichnung Kanalsparklinker 2 DF rund 240 × 55 × 113 mm

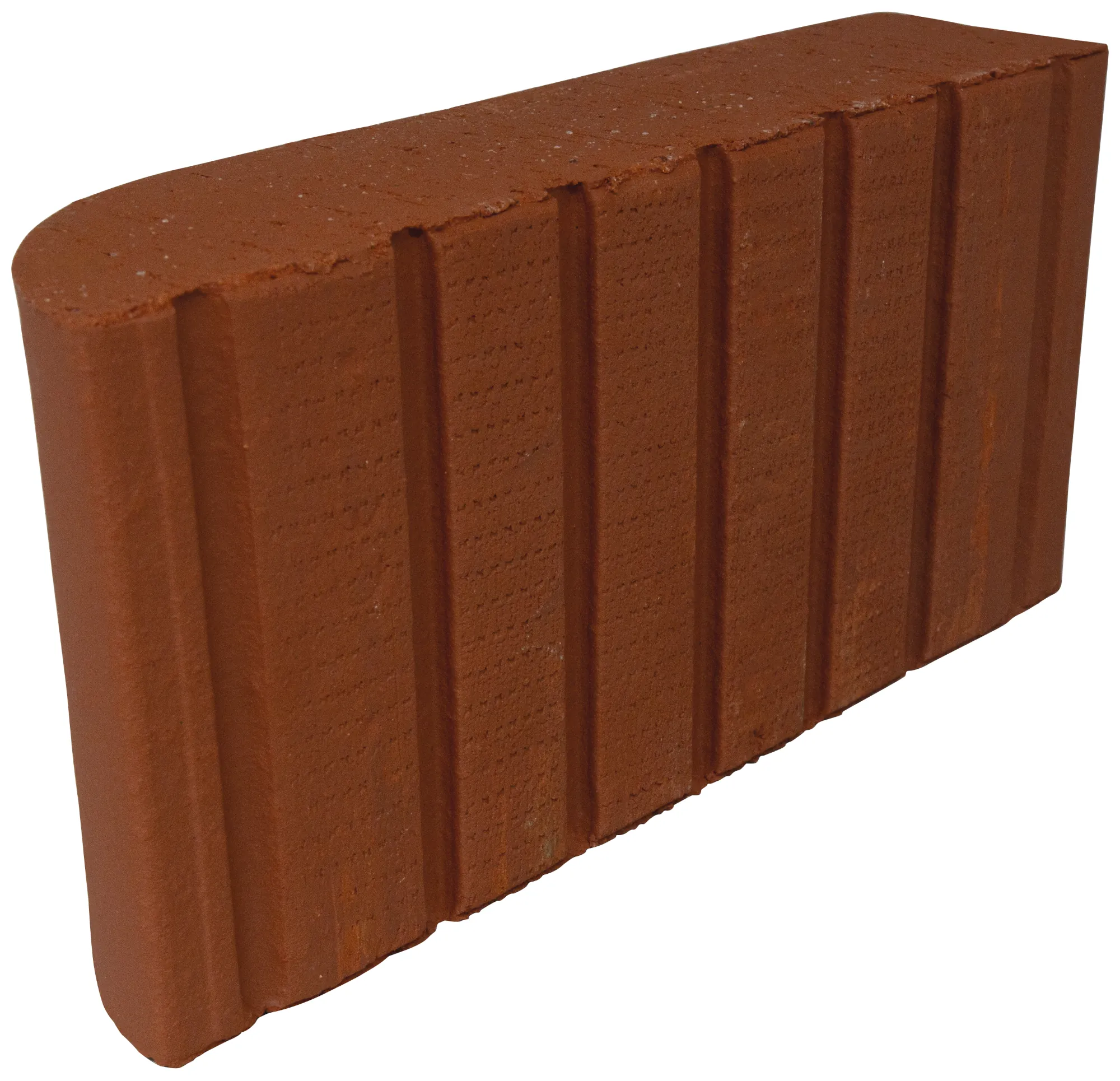

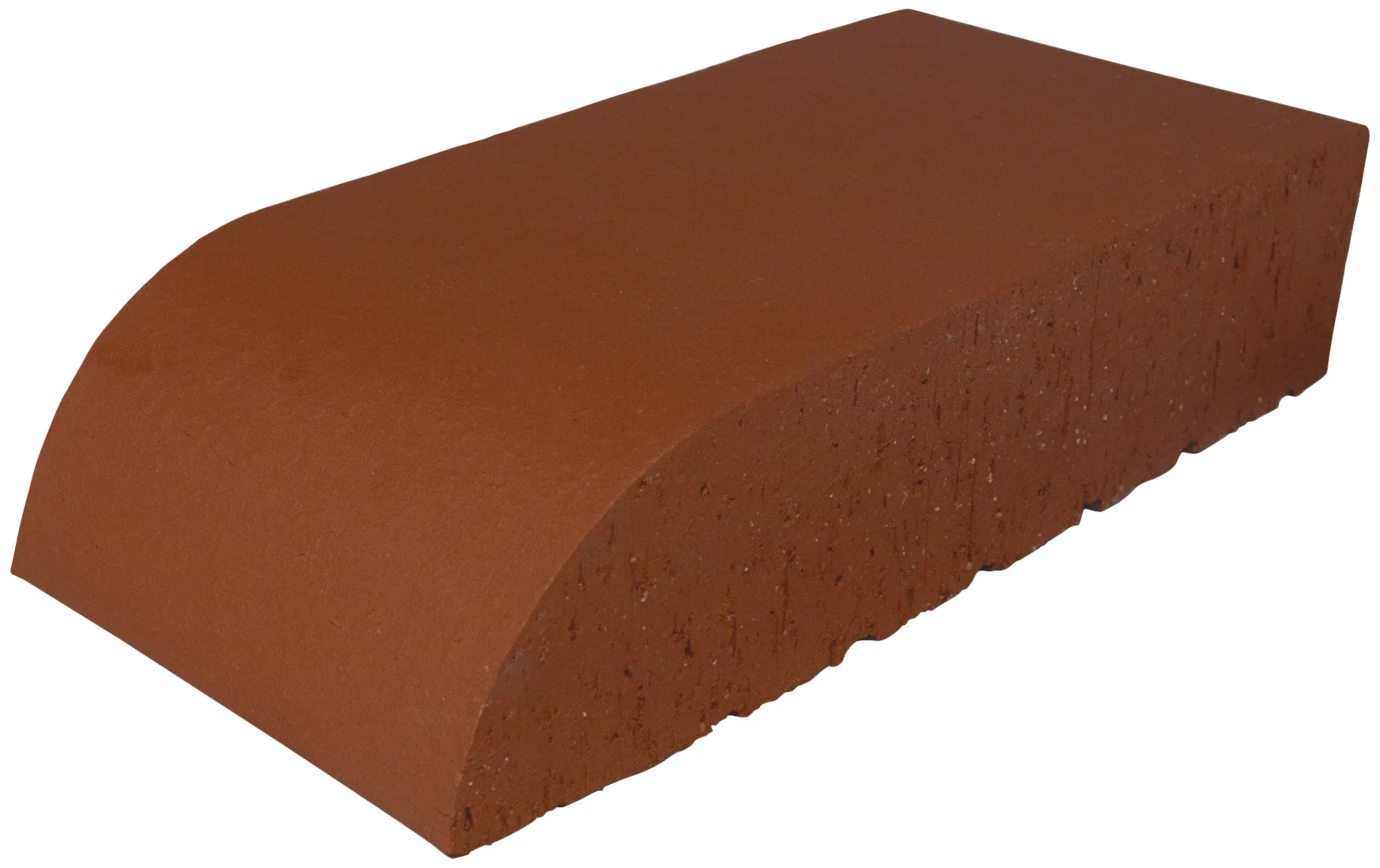

Kanalsparklinker 2 DF rund – Front-/Schrägansicht

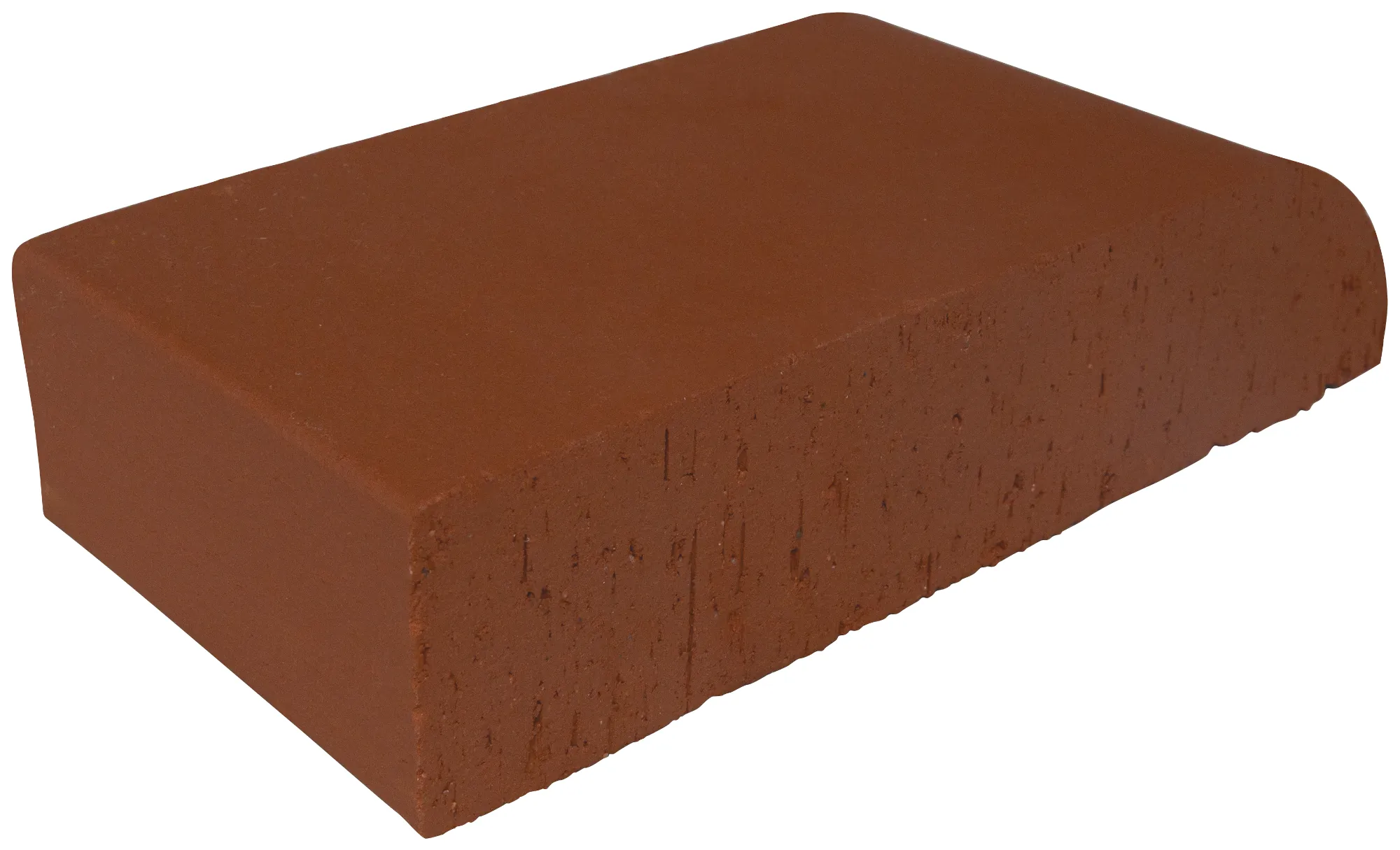

Kanalsparklinker 2 DF rund – Seitenansicht

Kanalklinker RF (Reichsformat)

Art.-Nr.: KK.RF.240.115.61

RF Reichsformat Vollstein rot

Abmessung: 240 × 115 × 61 mm
Farbe: rot
Gewicht: 3,6 kg

Kanalklinker im Reichsformat (RF) für robuste Ausmauerungen im Schacht- und Kanalbau.

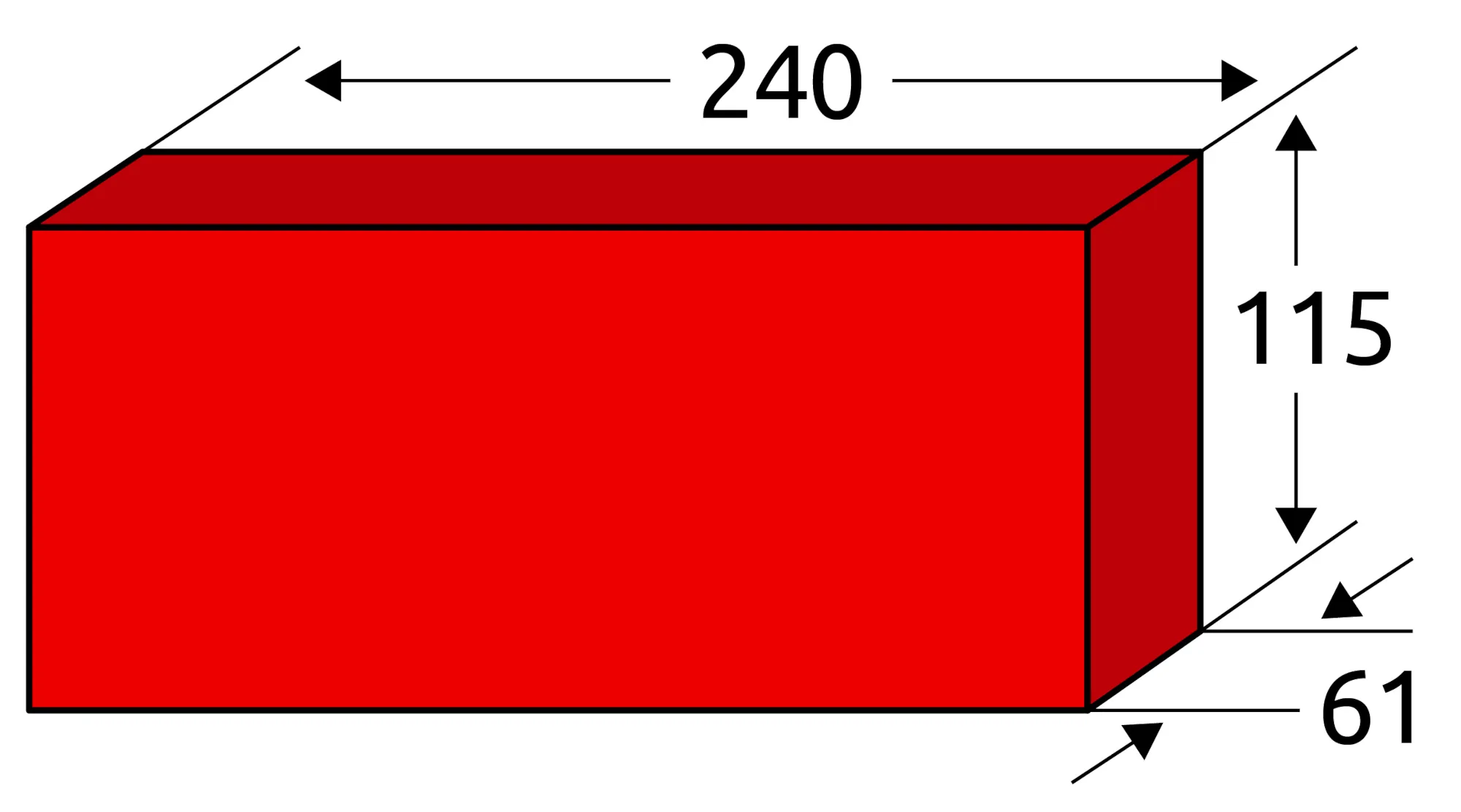

Technische Zeichnung Kanalklinker RF 240 × 115 × 61 mm

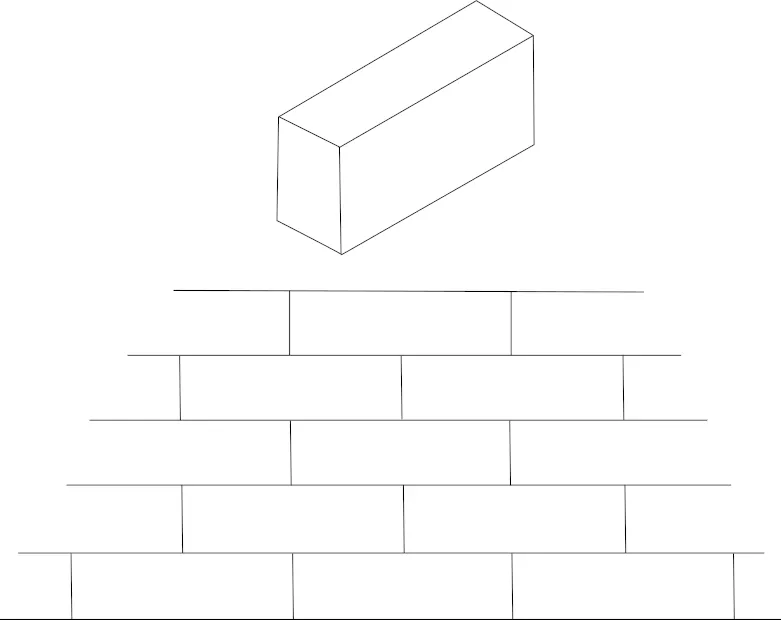

Illustration (Beispiel): Mauerverband / Anwendung

Kanalklinker RF - Form C (Radialklinker)

Art.-Nr.: KK.RF.C.240.115.77.61

RF Form C Radialklinker Rundmauerwerk rot

Abmessung: 240 × 115/77 × 61 mm
Farbe: rot
Gewicht: 3,1 kg

Radialklinker im Reichsformat für runde Geometrien (z. B. Ringlagen, runde Aufmauerungen). Durch die keilförmige Breite (115 mm außen / 77 mm innen) lassen sich Radien sauber und gleichmäßig ausmauern.

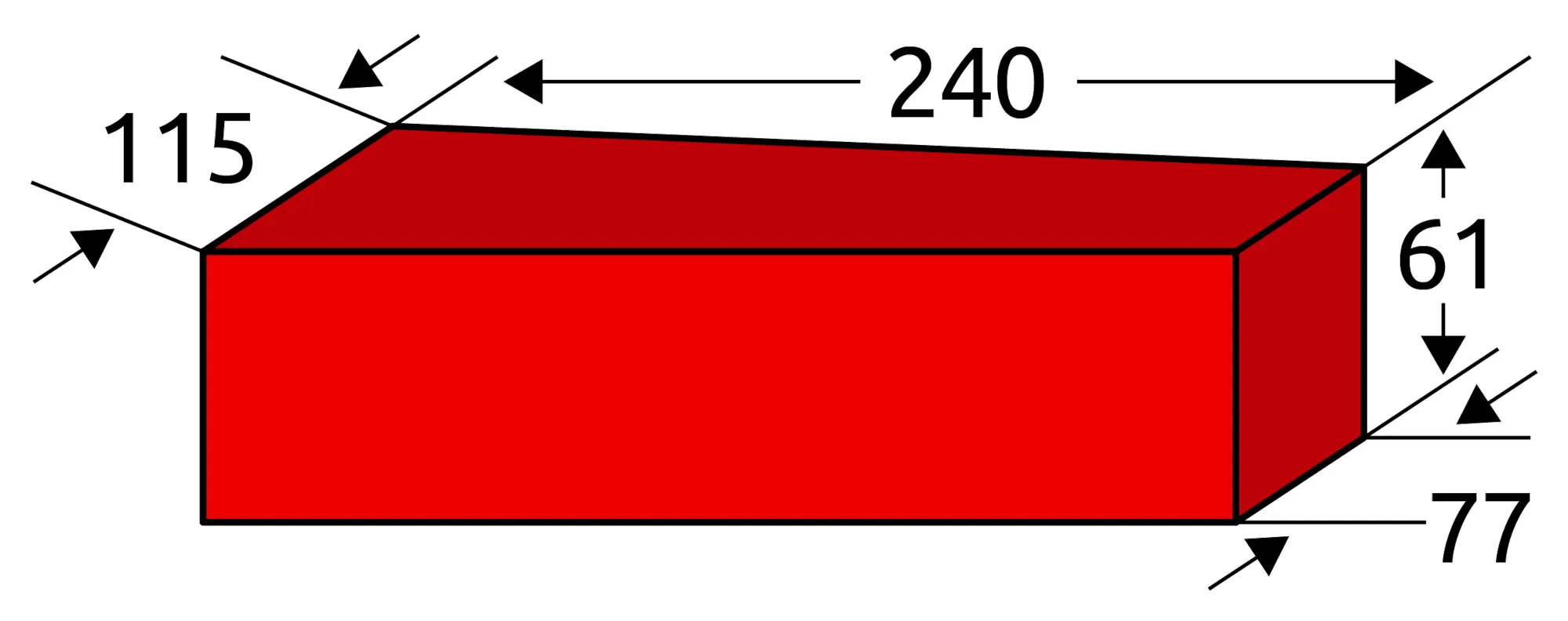

Technische Zeichnung Kanalklinker RF Form C 240 × 115/77 × 61 mm

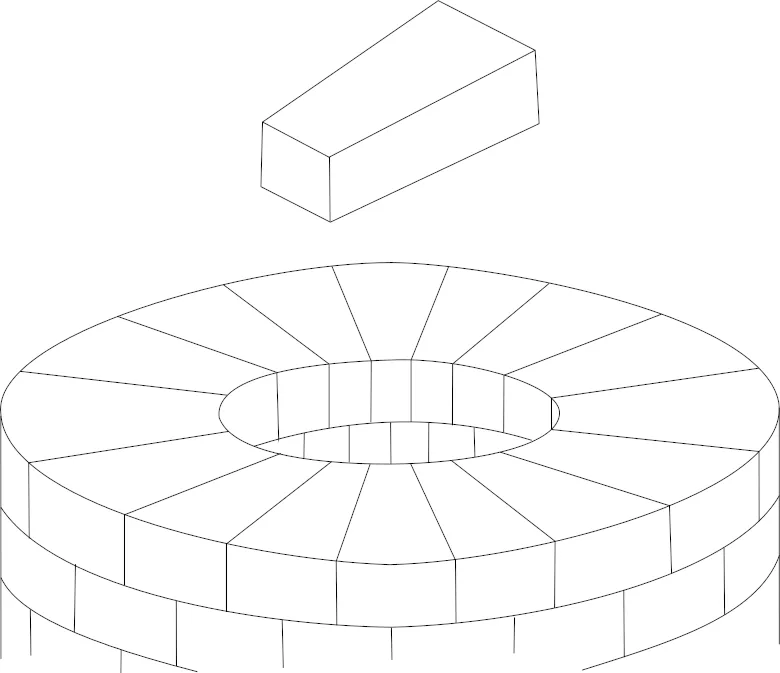

Illustration (Beispiel): Einsatz der Radialklinker Form C im Rundmauerwerk

Kanalklinker RF – Form D - einseitig abgerundet

Art.-Nr.: KK.RF.D.240.115.61

RF Form D einseitig abgerundet Schachtsohlklinker Fassonklinker rot

Abmessung: 240 × 115 × 61 mm
Radius: 57,5 mm (einseitige Rundung)
Farbe: rot
Gewicht: 3,8 kg

Fassonklinker im Reichsformat mit einseitiger Rundung für Übergänge und Ausrundungen im Sohlen- und Randbereich. Die Form unterstützt gleichmäßige Verläufe, ohne aufwendigen Zuschnitt an der Sichtkante.

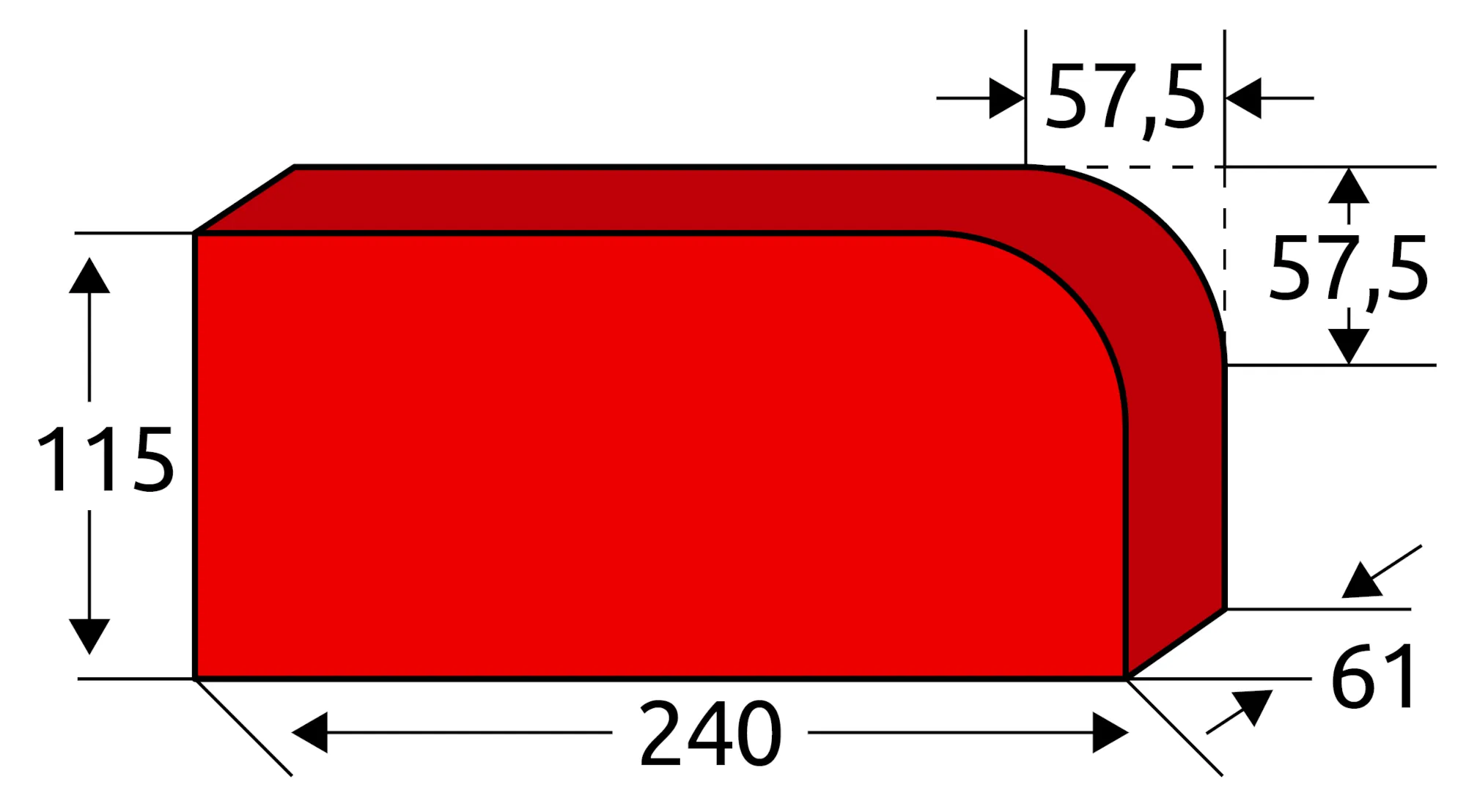

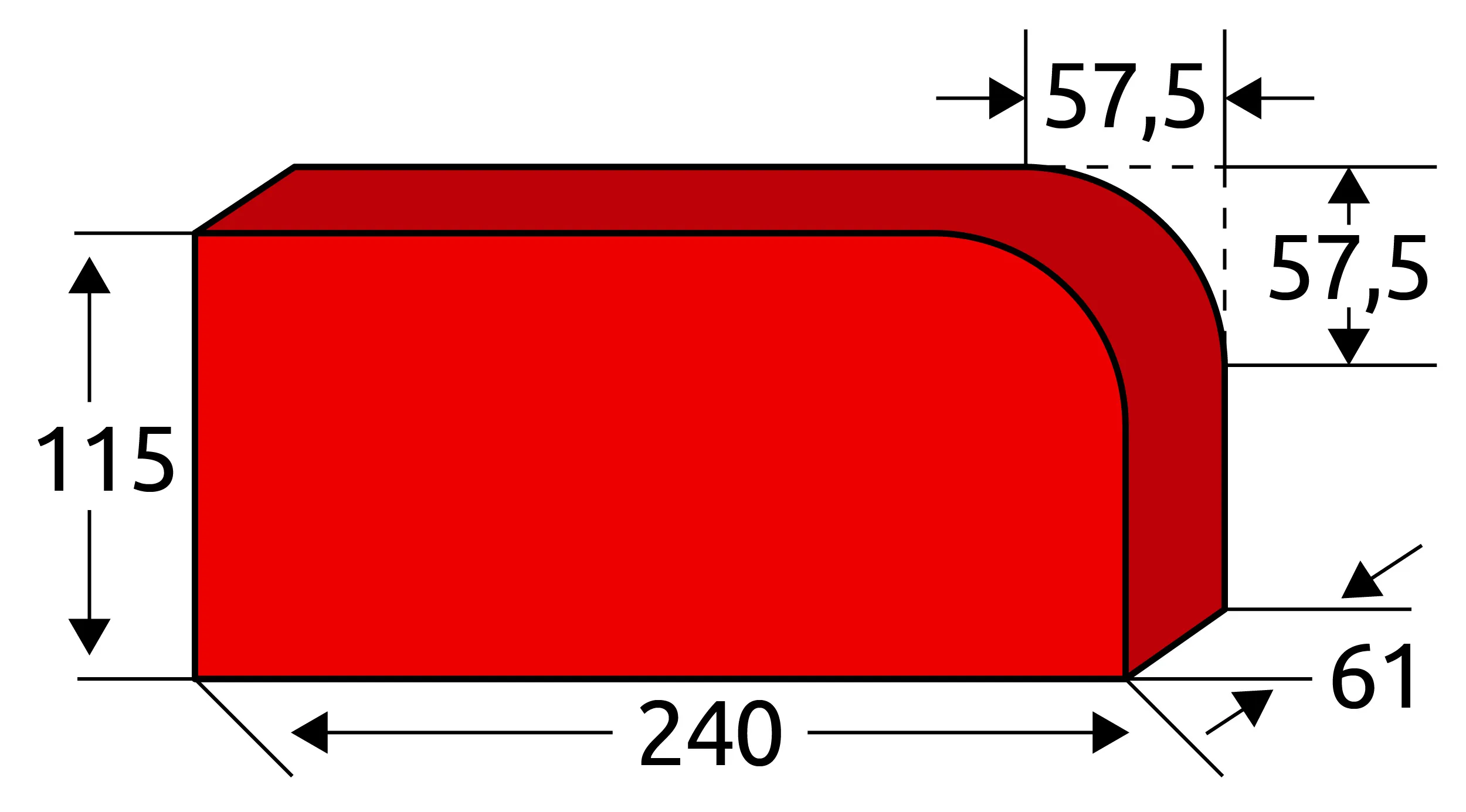

Technische Zeichnung Kanalklinker RF Form D 240 × 115 × 61 mm

Illustration (Beispiel): Einsatz eines gerundeten Fassonklinkers (Form D)

Kanalklinker HF (Hamburger Format)

Art.-Nr.: KK.HF.220.105.65

HF Hamburger Format Vollstein rot

Abmessung: 220 × 105 × 65 mm
Farbe: rot
Gewicht: 3,4 kg

Kanalklinker im Hamburger Format (HF) für robuste Ausmauerungen im Schacht- und Kanalbau.

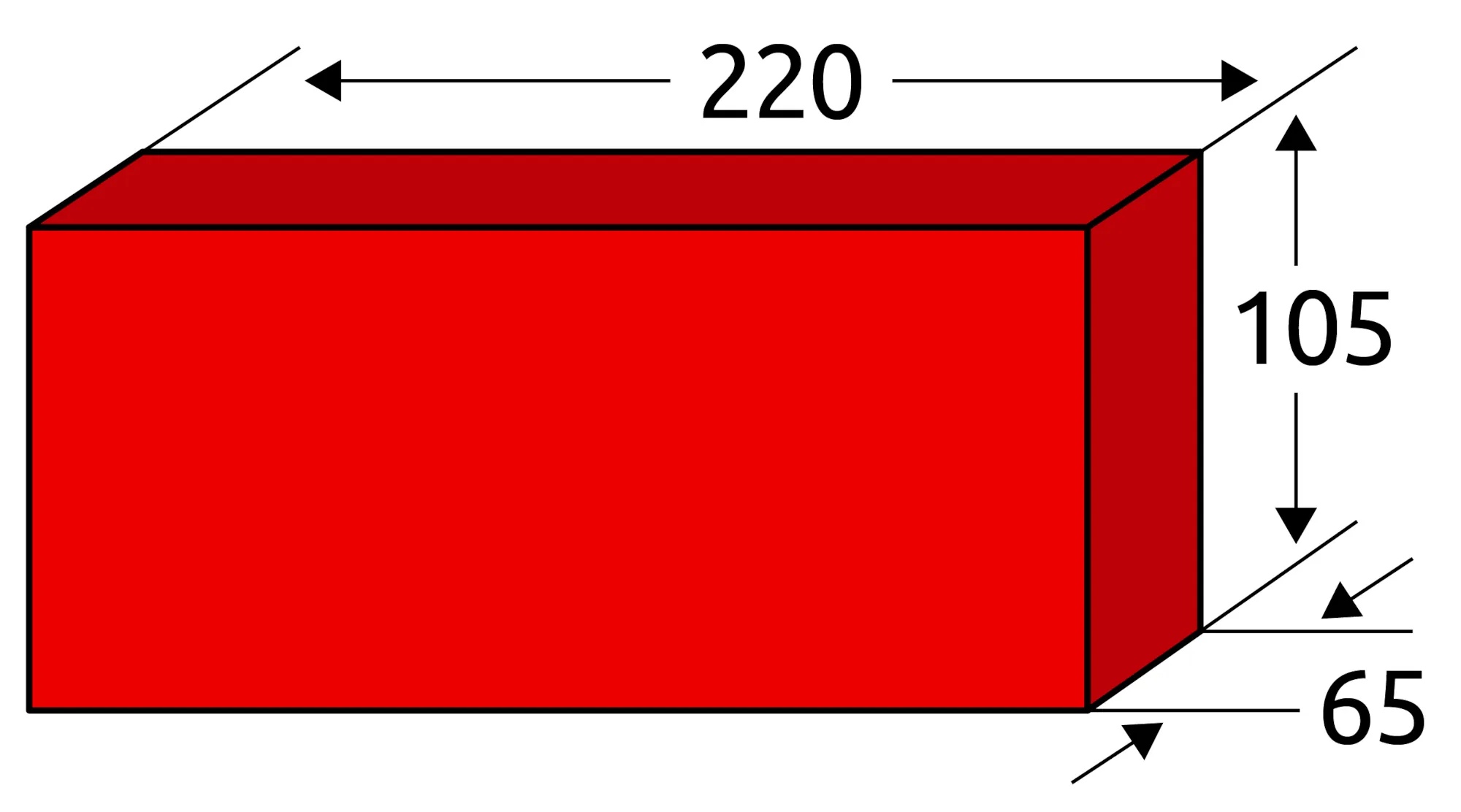

Technische Zeichnung Kanalklinker HF 220 × 105 × 65 mm

Klinkerriemchen & Spaltplatten

Spaltplatte 240 × 115 × 10 (NF-Format)

Art.-Nr.: KK.NF.SP.240.115.10

NF-Format Spaltplatte Spaltklinkerplatte 10 mm Stärke glatte Sichtseite Rückseite fein gerillt rot (maltarot)

Abmessung: 240 × 115 × 10 mm
Farbe: rot (maltarot)
Gewicht: 0,64 kg
Verpackung: 1 Karton = 24 Stück ≈ 0,727 m²
Paletteninhalt: 72 Kartons/Palette (≈ 52,344 m²)

Die Spaltplatte im NF-Format (240 × 115 × 10 mm) wird als dünne Auskleidung im Schacht- und Kanalbau eingesetzt, wenn eine robuste Oberfläche gefragt ist, aber nur wenig Aufbauhöhe zur Verfügung steht – z. B. bei Sanierungen, Reparaturen oder als Schutzlage in belasteten Bereichen. Als Spaltklinkerplatten bieten sie eine glatte Sichtseite für saubere Innenflächen; die fein gerillte Rückseite sorgt gleichzeitig für einen besseren Verbund im Mörtelbett.

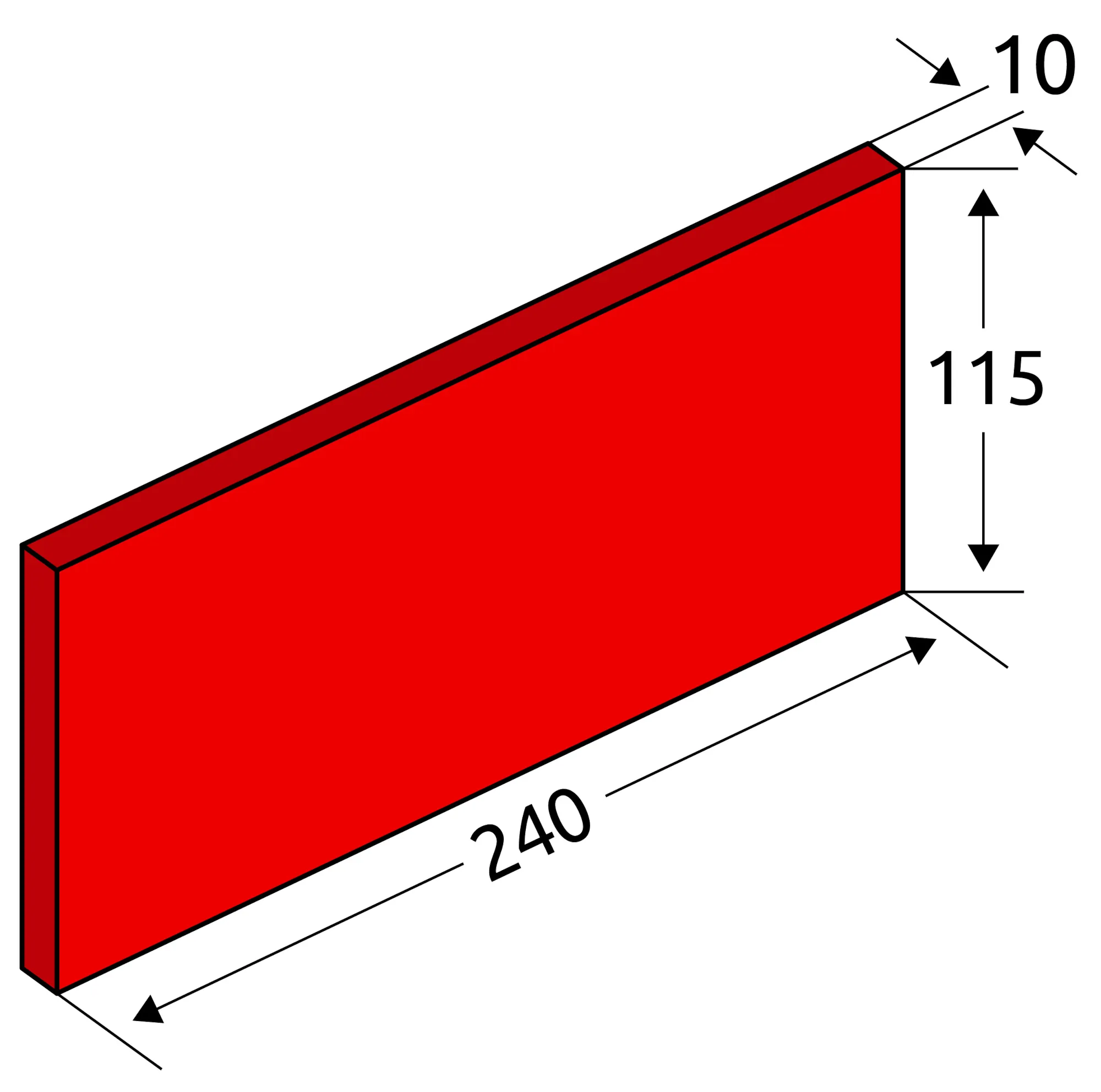

Technische Zeichnung Spaltplatte 240 × 115 × 10 mm

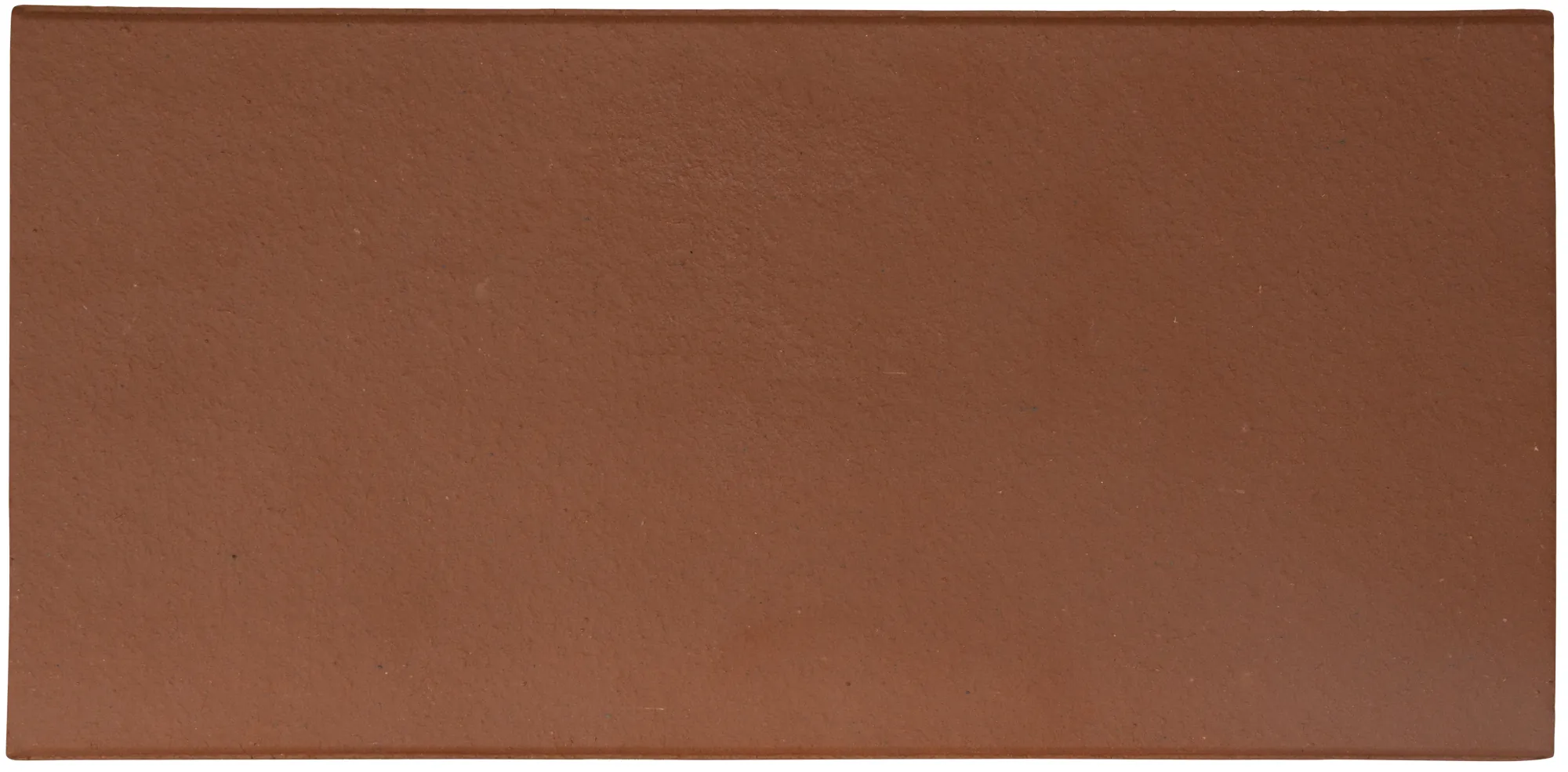

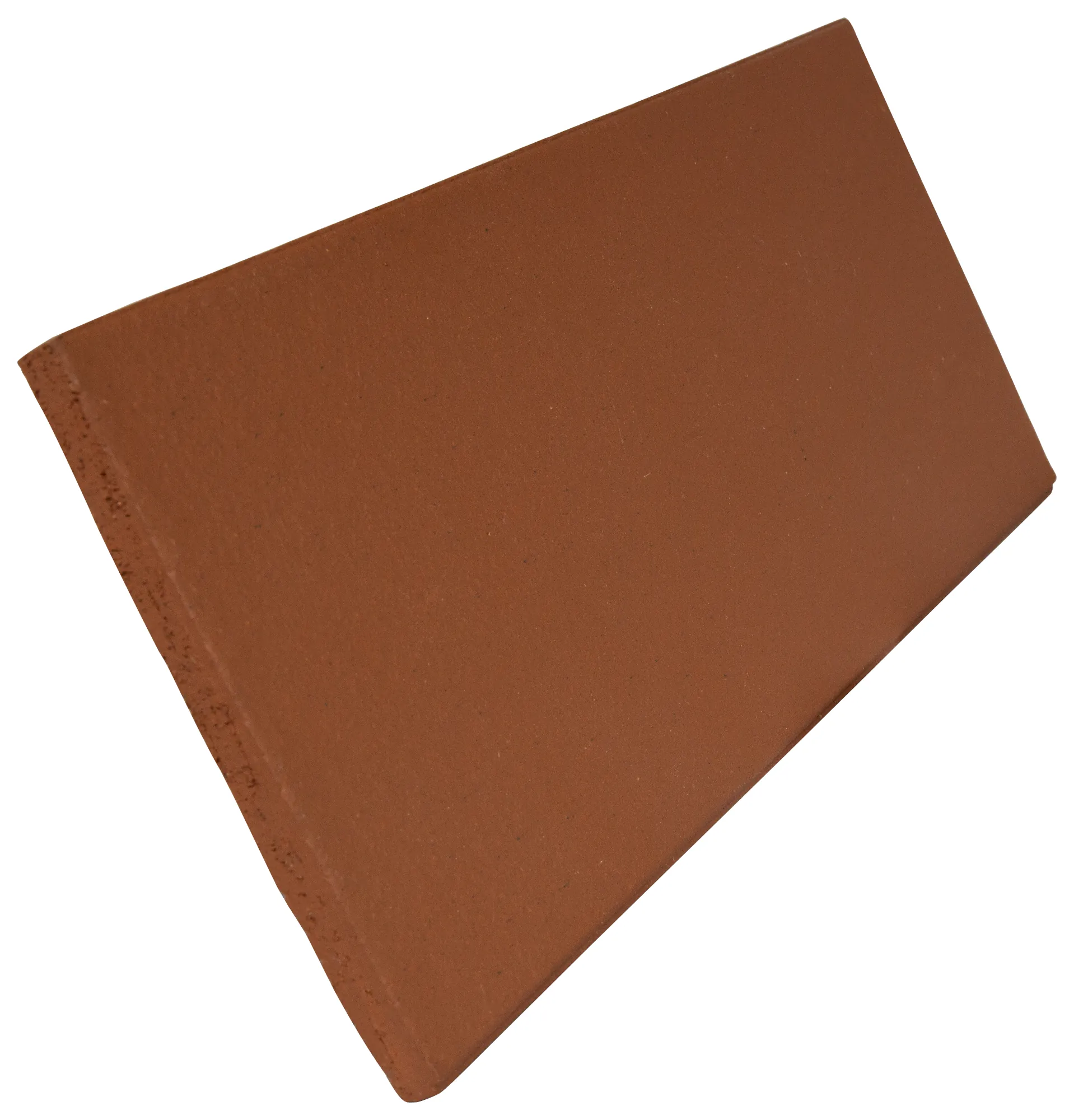

Spaltplatte 240 × 115 × 10 mm – Vorderseite (Sichtseite)

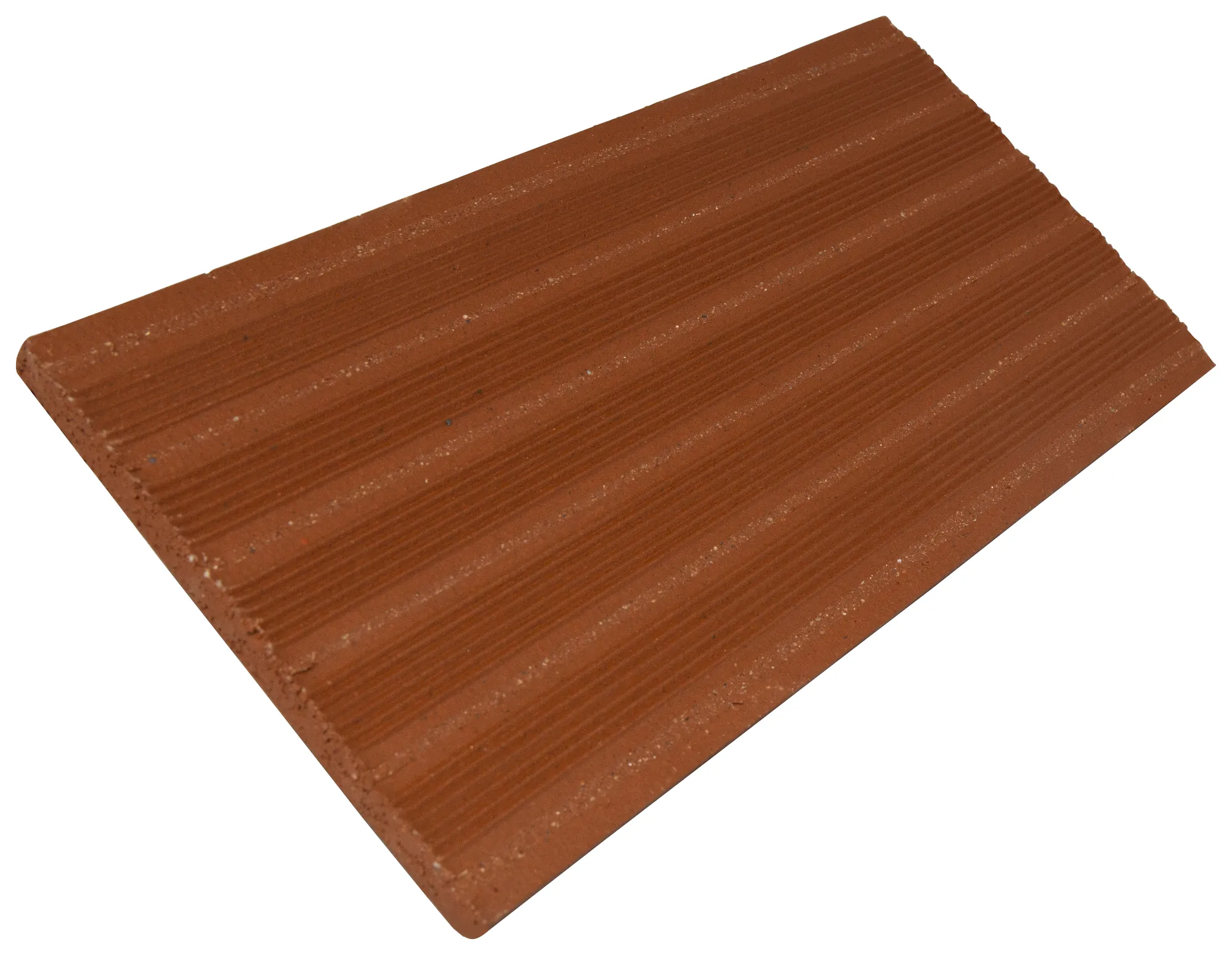

Spaltplatte 240 × 115 × 10 mm – Rückseite (fein gerillt)

Steinzeugplatte 240 × 115 × 15 mm mit Schwalbenschwanzprofil (NF-Grundfläche)

Art.-Nr.: KK.NF.PL.240.115.15

NF-Grundfläche 15 mm Rückseite mit Schwalbenschwanzprofil braun

Abmessung: 240 × 115 × 15 mm
Farbe: braun
Gewicht: 0,715 kg
Verbrauch: ca. 33 Stück/m²
Paletteninhalt: 1.220 Stück/Palette (≈ 37 m²)

Die Steinzeugplatte im NF-Raster (240 × 115 mm) eignet sich als widerstandsfähige Auskleidung und Schutzschicht im Schacht- und Kanalbau – besonders dort, wo eine robuste Oberfläche mit moderater Aufbauhöhe gefragt ist. Die glatte Sichtseite sorgt für eine gleichmäßige, gut zu reinigende Oberfläche. Die Rückseite mit Schwalbenschwanzprofil sorgt für eine besonders sichere Verkrallung im Mörtelbett und damit für einen starken Verbund. Für die Flächenkalkulation können Sie mit ca. 33 Stück pro m² rechnen (je nach Fugenbild).

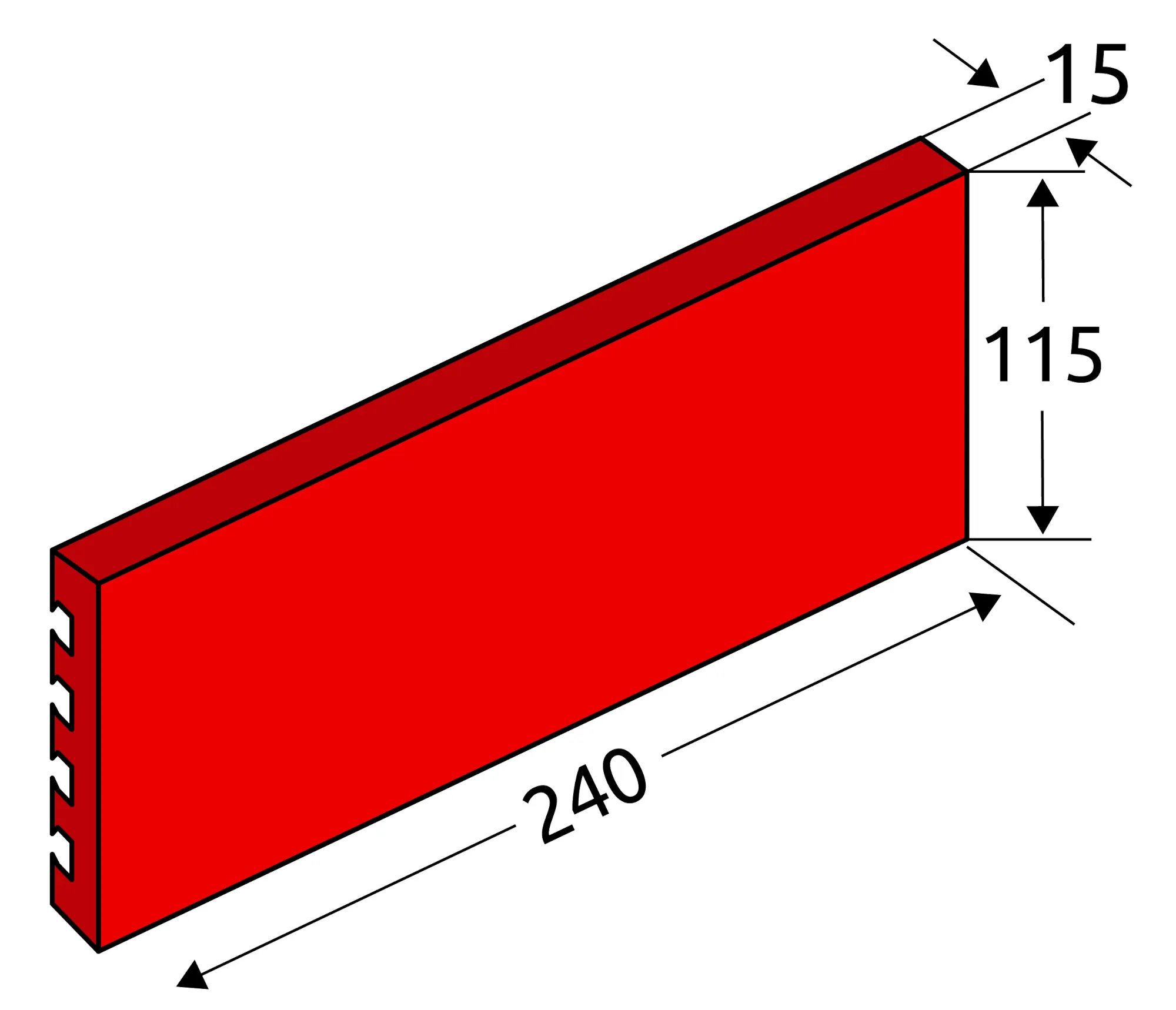

Technische Zeichnung Steinzeugplatte 240 × 115 × 15 mm

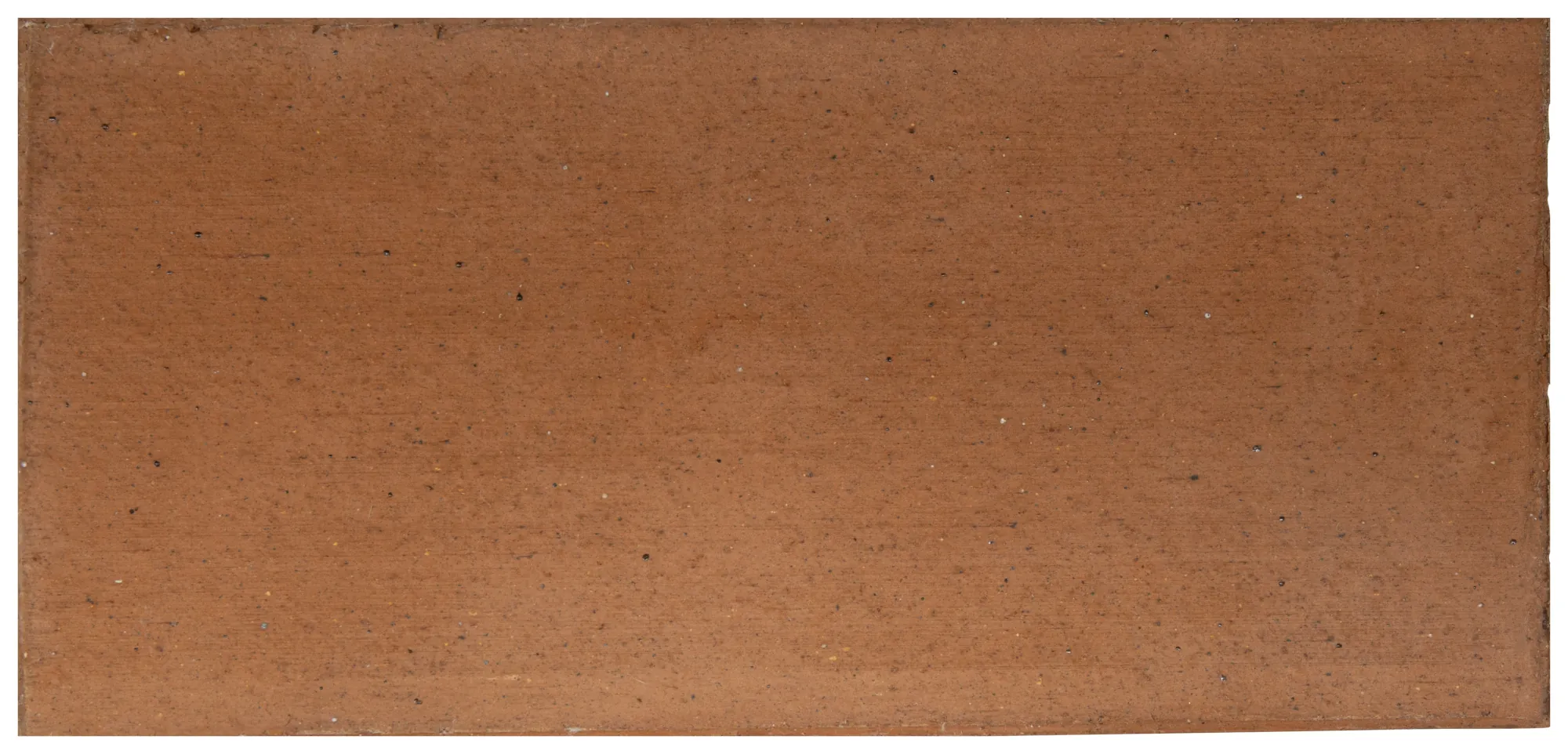

Steinzeugplatte 240 × 115 × 15 mm – Vorderseite (Sichtseite)

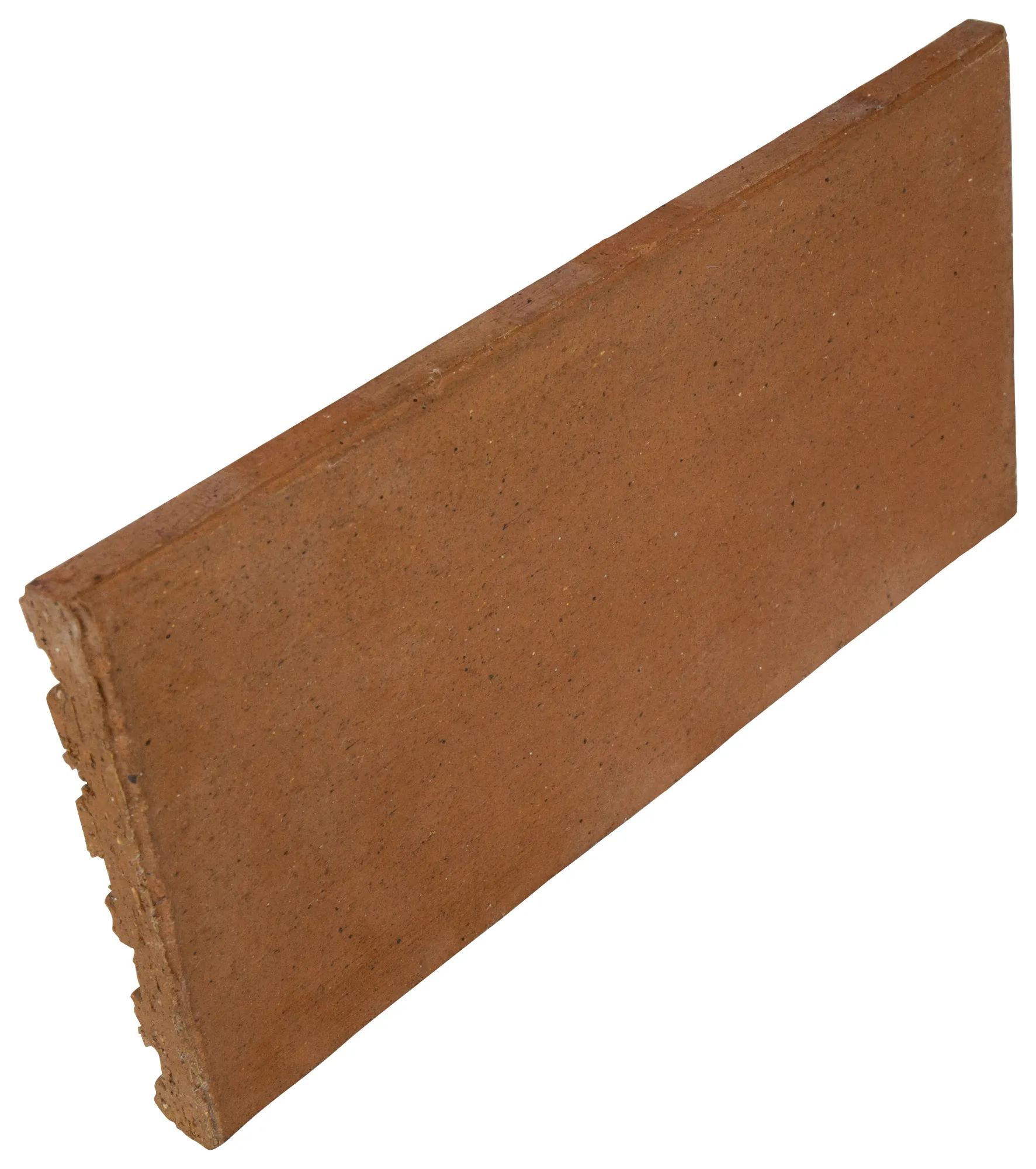

Steinzeugplatte 240 × 115 × 15 mm – Perspektive

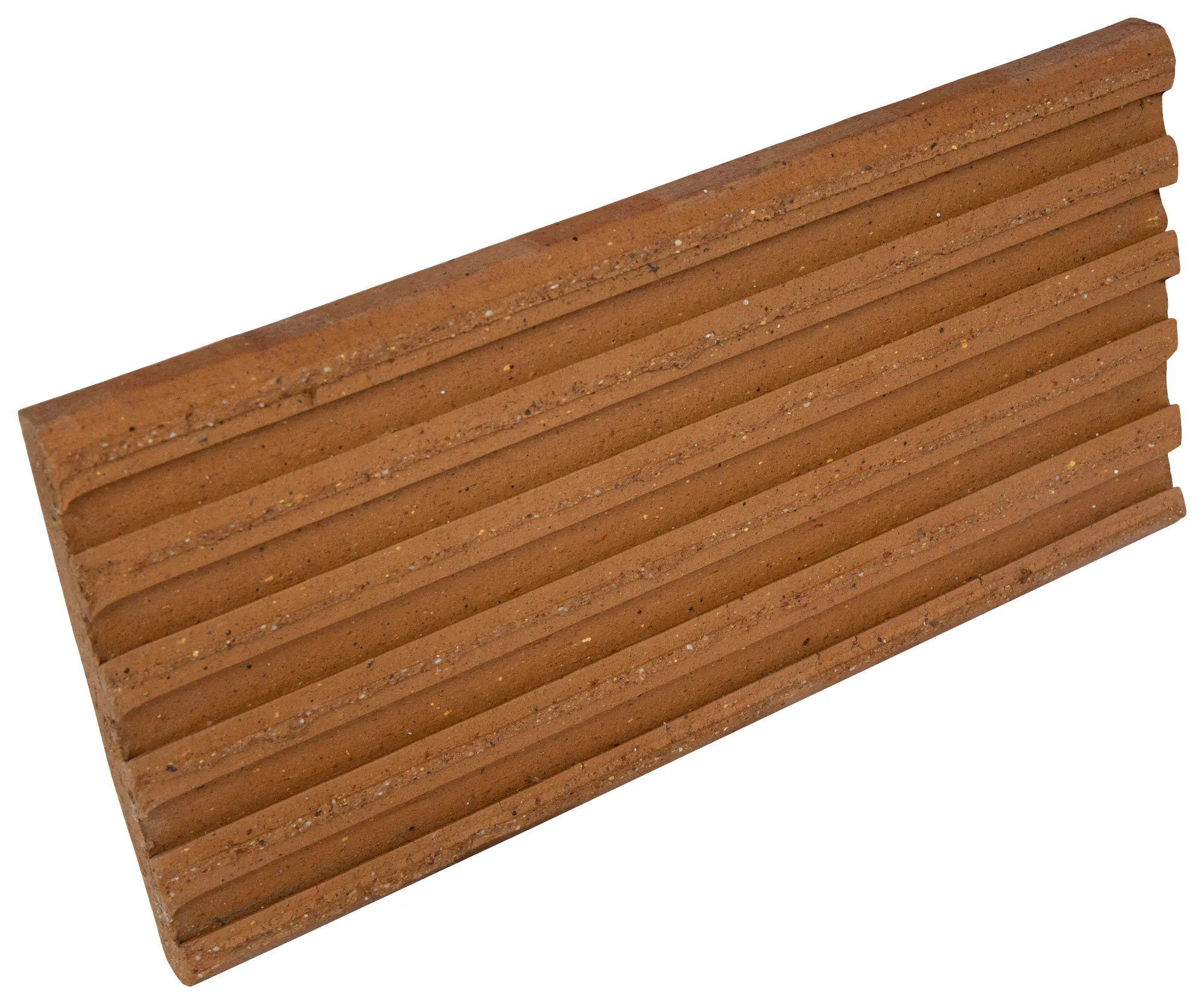

Steinzeugplatte 240 × 115 × 15 mm – Rückseite (Schwalbenschwanzprofil)

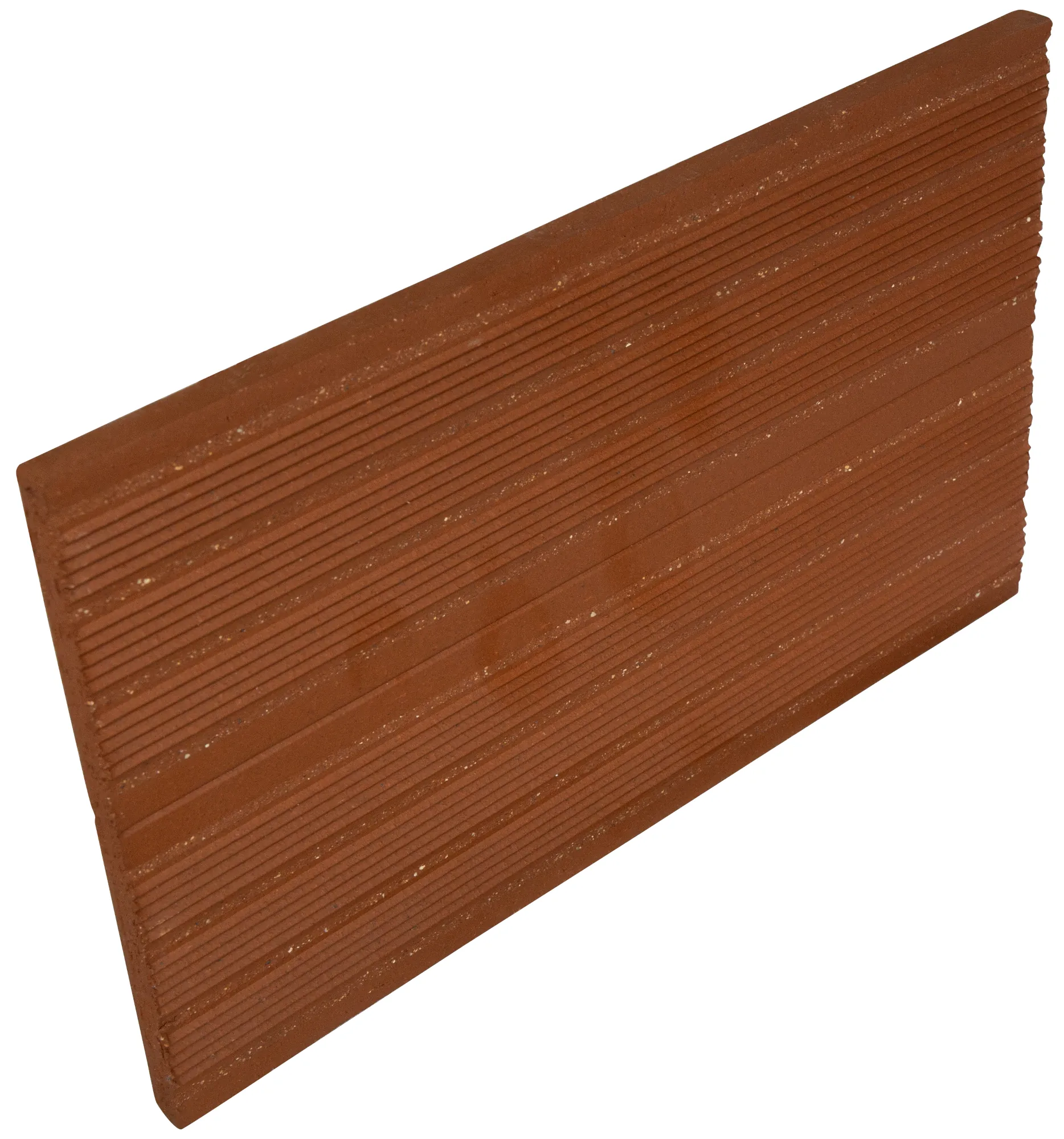

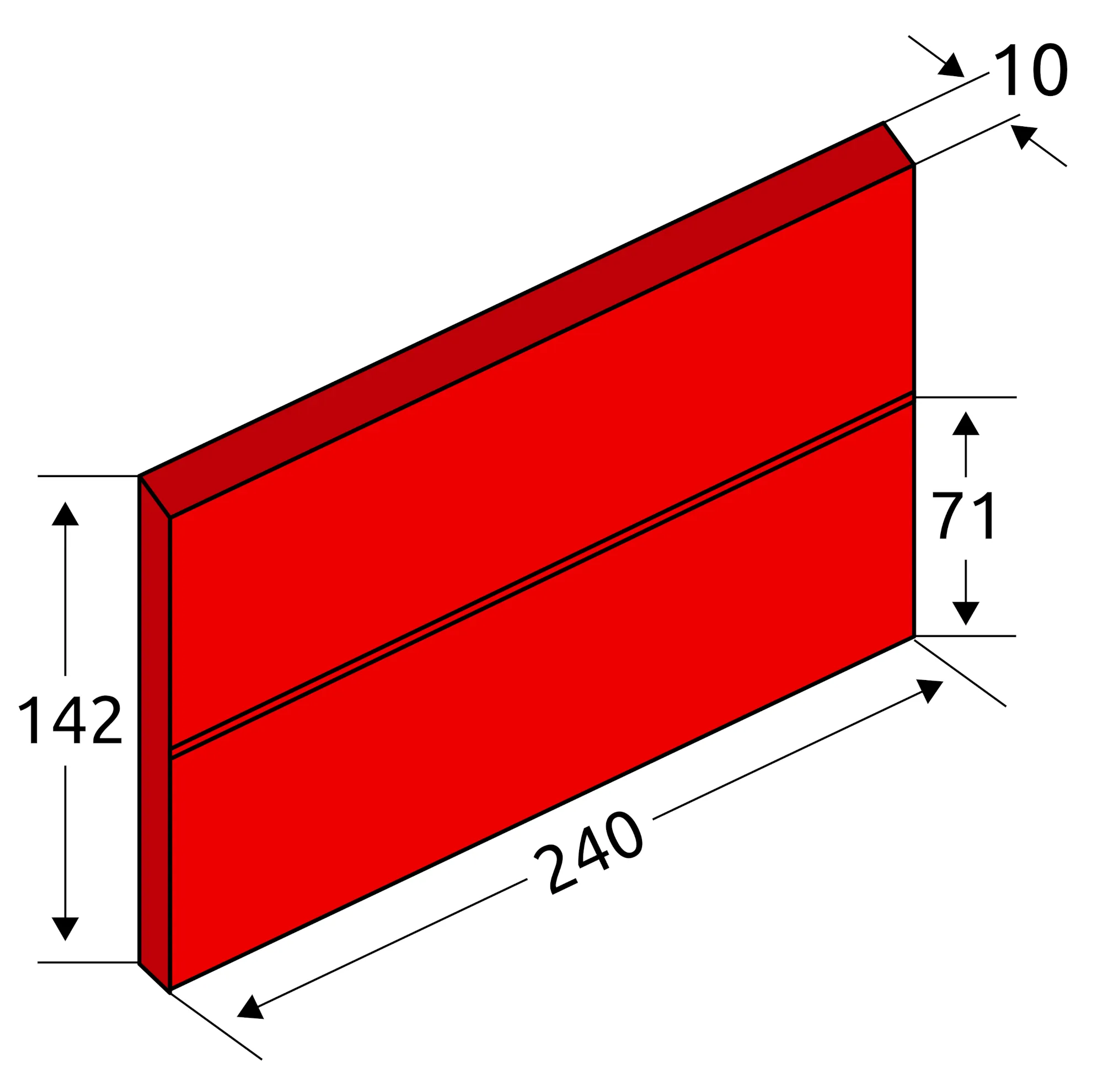

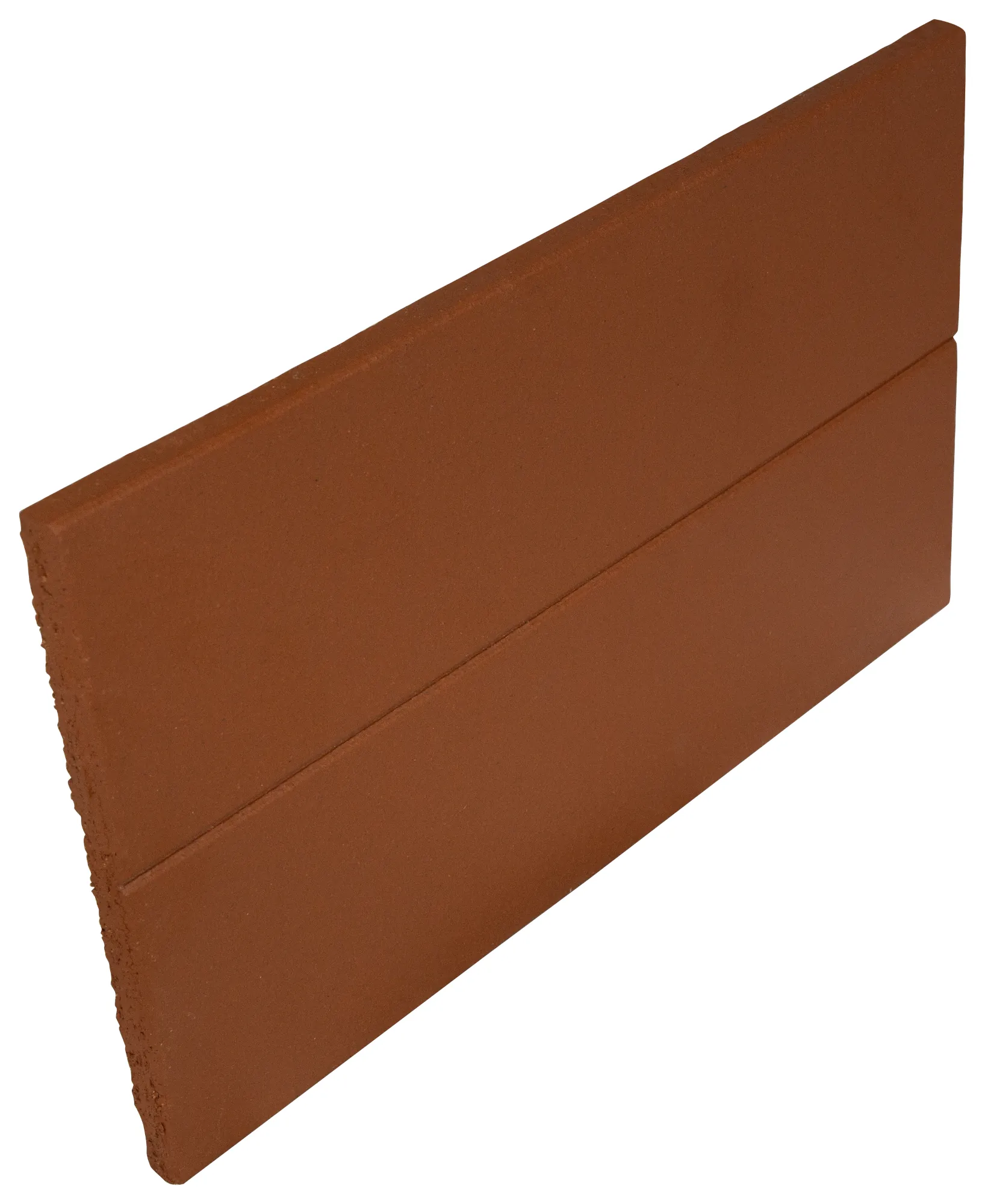

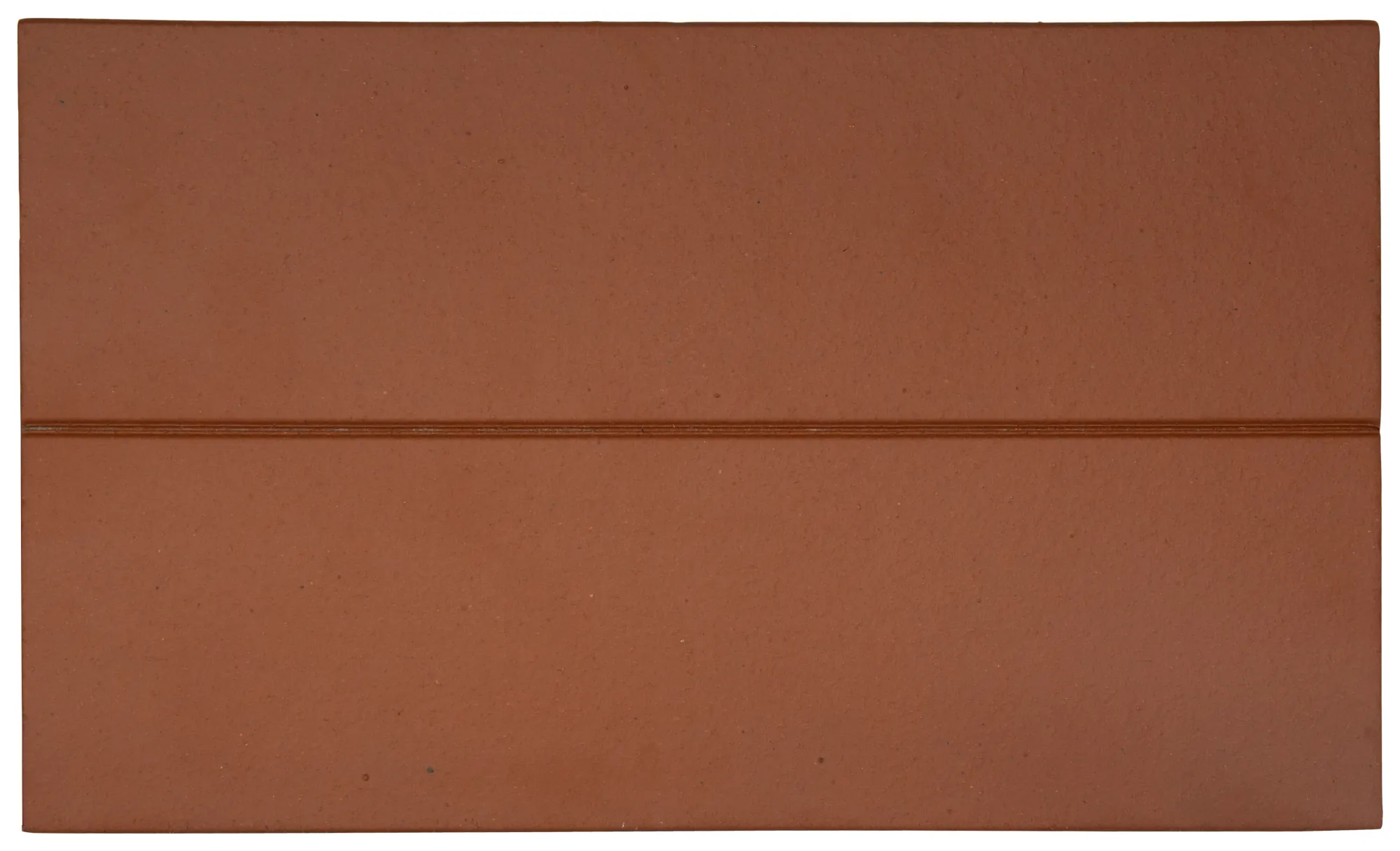

Spaltklinkerriemchen 240 × 71 × 10 – Liefermaß 240 × 142 × 10, mittig teilbar

Art.-Nr.: KK.NF.SR.240.2x71.10

NF-Riemchen 10 mm 240×71 (aus 240×142) Sollbruchstelle Rückseite fein gerillt rot (maltarot)

Abmessung: 240 × 142 × 10 mm (teilbar in 2 × 240 × 71 × 10 mm)
Farbe: rot (maltarot)
Gewicht: 0,77 kg
Verpackung: 1 Karton = 24 Stück (entspricht 48 Riemchen) ≈ 1,00 m²
Paletteninhalt: 60 Kartons/Palette (≈ 60,00 m²)

Das Spaltklinkerriemchen wird als Doppelriemchen im Liefermaß 240 × 142 × 10 mm gefertigt und lässt sich entlang der mittigen Teilungsnut schnell in zwei NF-Riemchen (2 × 240 × 71 × 10 mm) trennen. Dadurch ist es besonders praktisch für Rundungen, Ausrundungen und Übergänge im Schacht- und Kanalbau: Mit dem kleineren Einzelmaß lassen sich Radien sauber verblenden, ohne große Platten aufwendig zuschneiden zu müssen. Die glatte Sichtseite ergibt eine gleichmäßige Oberfläche, die fein gerillte Rückseite verbessert den Verbund im Mörtelbett.
