Steigkasten aus Polypropylen (PP)

Inhaltsverzeichnis

Beschreibung Bilder DIN - EN Vorschriften Abmessung Material Zeichnung Steigmaß Auschreibungstext

Steigkästen aus PP (hochwertiger Kunststoff) sind eine kostengünstige Alternative. Sie haben die Wahl zwischen der Ausführung ohne Haltegriff und mit Haltegriff. Ohne Haltegriff wird der Steigkasten im Gerinne und max. bis zu 1000mm Schachthöhe eingesetzt. Mit Haltegriff können Sie den Steigkasten über die komplette Schachthöhe einsetzten, mit dem Vorteil, dass er komplett in der Betonwand versenkt wird. Somit ragen keine Teile des Steigkastens in den Schacht hinein, wodurch sich Schmutz nur sehr schwer an ihm absetzen kann.

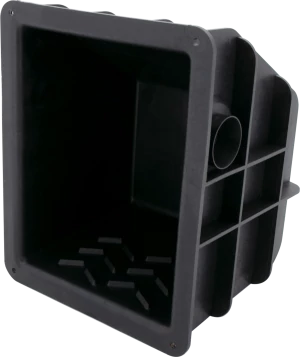

Zeichnung eines Steigkasten in PP in 3D.

Bilder

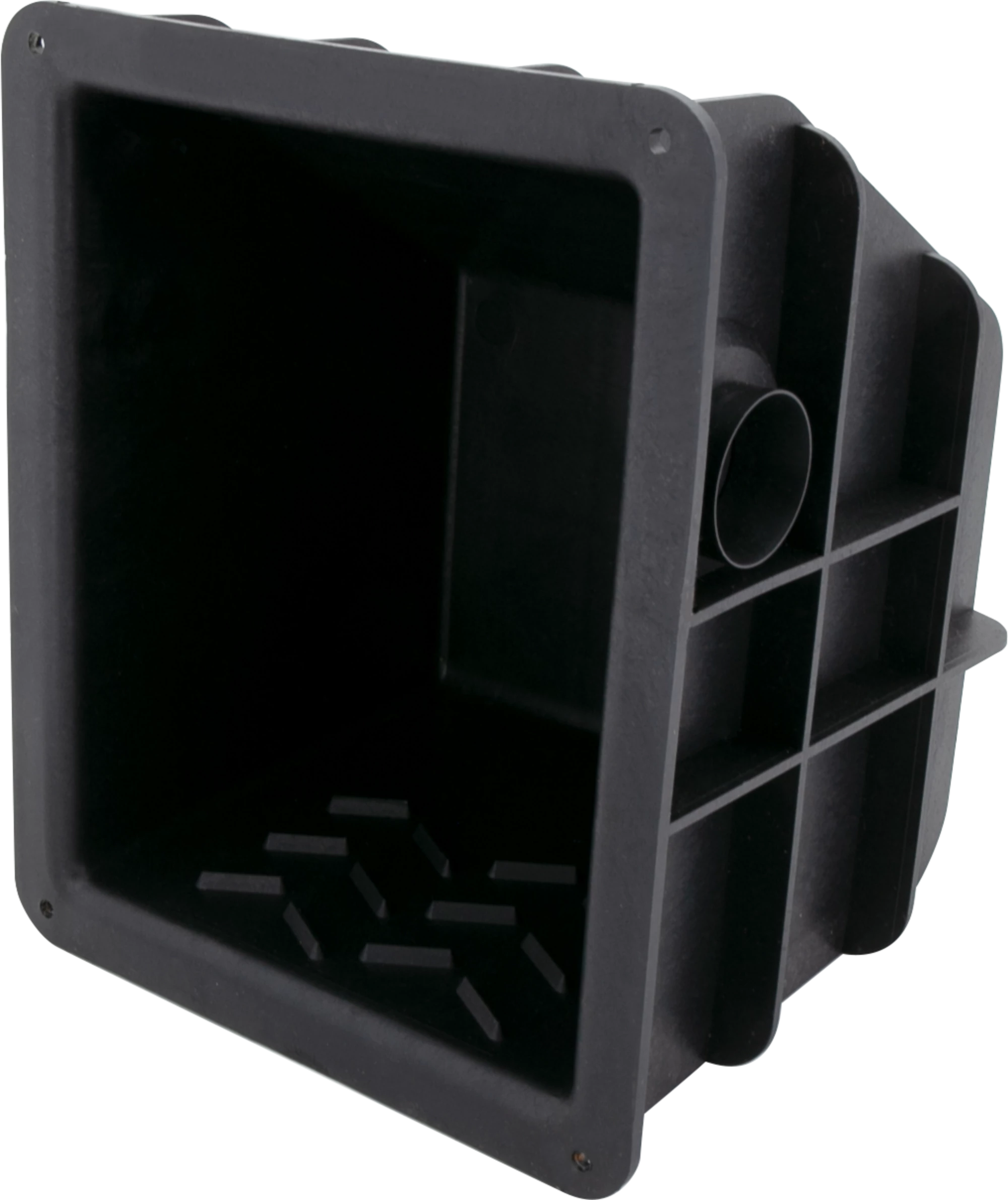

ohne Haltegriff

Steigkasten in einem Stück aus Spritzguss PP in Kastenform. Mit einem geriffelten Boden und ende von oben nach unten leicht abgeschrägt.

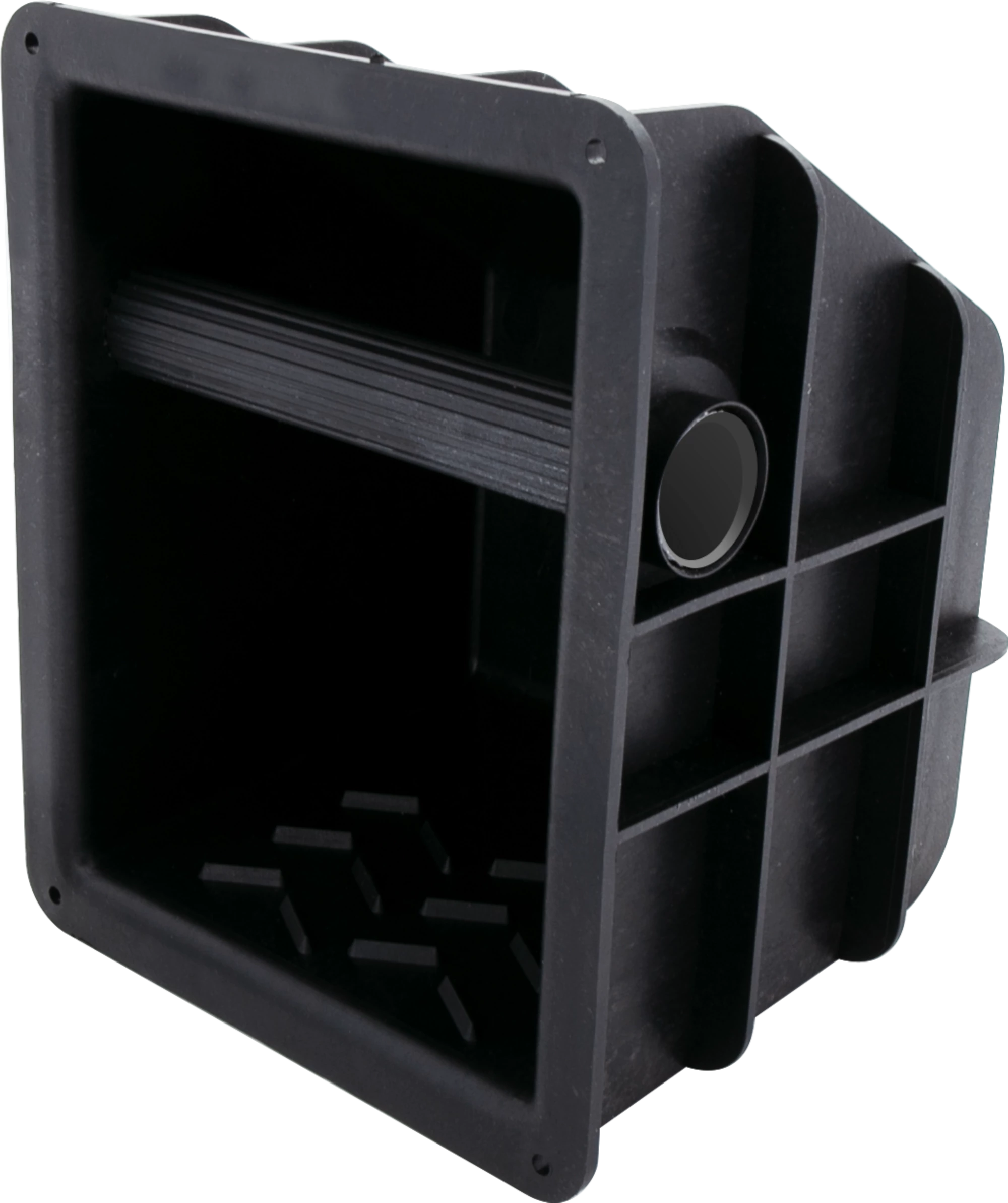

mit Haltegriff

Foto Steigkasten aus PE als quadratischer Kasten. Im oberen drittel ein Rundrohr eingrbacht welches als Haltegriff genutzt wird.

DIN und EN Vorschriften

Der PP-Steigkasten enstpricht der Qualität der DIN EN 8077 und 8078 (Rohre aus Polypropylen) und ist angelehnt an die DIN EN 14396 sowie die DIN 19555.

Abmessung

Material

Die Steigkästen bestehen aus sortenreinem Polypropylen (PP). Hierdurch weisen die Steigkästen eine hohe Beständigkeit gegen Säuren und Laugen auf und sind somit perfekt für den Einsatz im Abwasser geeignet.

Zeichnung

Die Zeichnung des Steigkasten aus PP mit Haltegriff ist bis auf den Haltegriff Identisch mit dem Steigkasten ohne Haltegriff.

Frontansicht

Der Steigkasten ist ein Rechteck welche Höher (240mm) als Breit 150(mm) ist mit an allen Seiten abgerundeten Ecken. Im oberen drittel ist ein runder Haltegriff angezeichnet sowie eine Bohrung in allen Ecken.

Seitenansicht mit Haltegriff

Von der Seite stellt der Steigkasten ein C dar, wobei das C nach oben schräger verläuft als nach unten bei der Auftrittsfläche.

Ansicht von Hinten

Von hinten ist es ein geschlossener kasten in dem 4 Bohrlöcher in jeder Ecke eingezeichnet ist, sowie eine Kante im Unteren dritte, welche die Biegung für die Auftrittfläche darstellt.

Steigmaß

Der PP-Steigkasten muss mit einem Steigmaß von 250 mm eingebaut werden. Das Steigmaß wird von Auftrittsfläche des oberen Steigkastens bis zu Auftrittsfläche des unteren Steigkasten berechnet. Die Steigkästen werden mit einem Außenabstand von ca. 450 mm eingebaut um ein gerades Auf- und Absteigen zu ermöglichen.

Zwei nebeneinander angeordnete Steigkästen mit einem Abstand von ganz links nach ganz recht von 450mm sowie von unterkante zu unterkante von 250 mm.

Ausschreibungstext

Sie benötigen einen Ausschreibungsstext zum den Steigkästen aus PP? Kopieren Sie einfach die nachfolgenden Zeilen:

PP-Steigkasten ohne Haltegriff

Sicherheitssteigkasten ohne Haltegriff zum Einbetonieren, aus PP, als geschlossener Kasten, nach vorne offen und abgeschrägt. Mit Bohrung zur Befestigung an der Schalung.Abmessung: 240x195x165mm (HxBxT).Sicherheitssteigkasten, liefern und einbauen. System: KBS.STK.PP oder glw.

PP-Steigkasten mit Haltegriff

Sicherheitssteigkasten mit Haltegriff zum Einbetonieren, aus PP, als geschlossener Kasten, nach vorne offen und abgeschrägt. Mit Bohrung zur Befestigung an der Schalung. Abmessung: 240x195x165mm (HxBxT).Sicherheitssteigkasten, liefern und einbauen. System: KBS.STK.PP-H oder glw.
