Belüftungskamin

Inhaltsverzeichnis

Beschreibung die Materialien die Größen die Befestigungsarten das Prinzip das Zubehör Ausschreibungstext

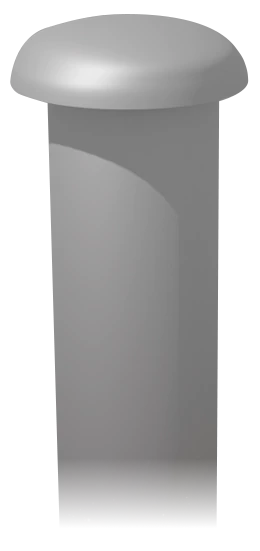

Unsere Belüftungskamine stellen eine perfekte Lösung zur Be- und Entlüftung von Schächten dar. Sie werden in hochwertigem Edelstahl V2A (1.4301) oder V4A (1.4571) gefertigt und bieten dank einer Wandstärke von 2,0 mm eine außergewöhnliche Stabilität. Verfügbar in Standardgrößen (DN 100, DN 160, DN 200 bis DN 400) und Sondergrößen (ab DN 500), ermöglichen unsere Belüftungskamine eine flexible Anpassung an individuelle Bedürfnisse. Die Baulänge ist frei wählbar, um spezifische Kundenanforderungen zu erfüllen.

Ein zentrales Merkmal von Belüftungskaminen ist das Prinzip der dauerhaften Schachtbelüftung durch den Einsatz von mindestens zwei Kaminen für Ein- und Auslass, ausgestattet mit Regenschutzhauben und Insektenschutzsieb, um das Eindringen von Wasser und Ungeziefer zu verhindern, während gleichzeitig ein Luftaustausch ermöglicht wird. Ergänzend bieten wir eine Auswahl an Zubehör wie Abzweige und Lüfteroptionen, um eine optimale Belüftungsleistung zu erzielen.

Belüftungskamin in die Schachtdecke verbaut

Materialien

Der Belüftungskamin wird gefertigt in:

Größen

Standardgrößen

Den Belüftungskamin erhalten Sie in den Standardgrößen:

DN AØ-Rohr Hinweis
DN 110 108 mm einsteckbar in KG-Rohr-Muffe DN 110
DN 125 139,7 mm
DN 150 154 mm
DN 160 159 mm einsteckbar in KG-Rohr-Muffe DN 160
DN 200 204 mm
DN 200 KG 198 mm einsteckbar in KG-Rohr-Muffe DN 200
DN 250 254 mm
DN 315 313 mm einsteckbar in KG-Rohr-Muffe DN 315
DN 400 406 mm
DN 400 KG 398 mm einsteckbar in KG-Rohr-Muffe DN 400
Sondergrößen (auf Kundenwunsch)

Weitere Durchmesser fertigen wir individuell nach Ihren Vorgaben wie z.B.:

DN Hinweis
DN 500 auf Anfrage
DN 600 auf Anfrage
Durchmesser ist der Außendurchmesser des Edelstahlrohres

Baulänge

Die Baulänge ist frei wählbar. Hierbei werden die kundenindividuellen Wünsche berücksichtigt. Über die Schachtdecke sollte der Belüftungskamin mindestens 500 mm hinausragen, um ungewolltes Eindringen durch Bodenwasser zu verhindern. Rohrbögen, Flansche und weiteres Zubehör können jederzeit hinzugefügt werden. Bei allen einzeln geplanten Bauvorhaben erhalten Sie vor der Auftragsausführung eine Freigabezeichnung zur Abnahme.

Wandstärke

Unsere Belüftungskamine werden mit einer Wandstärke von mindestens 2,0 mm gefertigt. Dies gewährleistet, dass sie jederzeit stabil über dem Schacht stehen und sicher mit Rohrschellen darin gehalten werden können.

Befestigungsarten

Die Montage kann auf verschiedene Arten erfolgen, unter anderem mittels Dübelplatte, welche auf die Schachtdecke gedübelt und dabei das Rohr durch die Kernbohrung führt, Mauerflansch für eine feste Verankerung in der Schachtdecke oder durch Einfügen in ein KG-Schachtfutter, das in die Betondecke einbetoniert ist. Zudem gewährleistet die Option zur Befestigung mit Rohrschellen eine sichere Installation.

Dübelplatte

Durch eine Kernbohrung durchgeführt, per Dübelplatte aufgedübelt und mittels EPDM-Dichtung abgedichtet.

Belüftungskamin mit einem Blech auf die Schachtdecke aufgedübelt.

Mauerflansch

Der angeschweißte Mauerflansch wird beim Gießen der Schachtdecke in diese einbetoniert.

Belüftungskamin bei dem das Blech in die Schachtwand einbetoniert wurde.

KG-Schachtfutter

Der Belüftungskamin wird in das KG-Schachtfutter, welches in die Betondecke einbetoniert ist, eingesteckt.

Ein Loch in der Schachtdecke, in dem die Ringraumdichtung zwischen dem Belüftungskamin und dem Futterrohr verpresst wird.

KG-Rohr

Mit Übergang auf KG-Muffe im Erdreich verbaut. Wanddurchführung mit KG-Schachtfutter.

Das Rohr wird in die Erde geführt, wo es in eine KG-Muffe gesteckt wird. Hierbei werden Schrauben in diese gedreht, um es zu fixieren.

Befestigung im Schacht

Die Belüftungskamine werden im Schacht mit einer Rohrschelle, welche mittels einer Stockschraube in die Schachtwand eingedübelt wurde, angebracht. Bei größeren Belüftungskaminen wird anstelle eines Kunststoffdübels ein Schwerlastanker genutzt.

Das Belüftungskamin-Prinzip

Ein Belüftungskamin sorgt für die Be- und Entlüftung des Schachtes. Zur Zirkulation im Schacht müssen mindestens zwei Belüftungskamine vorhanden sein: einer an der Deckenoberkante, was auch durch eine Schachtabdeckung mit Belüftungskamin hergestellt werden kann, und einer, der bis zum Schachtboden geführt wird. Erst dadurch wird eine dauerhafte Belüftung des Schachtes sichergestellt.

Der Belüftungskamin ist so aufgebaut, dass durch die Regenschutzhaube kein Wasser in den Schacht eindringen kann. Jedoch kann durch das Insektenschutzsieb an der Seite die verbrauchte Luft ausströmen und frische Luft einströmen.

Eine Zeichnung, bei der zu erkennen ist, dass die Luft durch das Fliegengitter im Bogen unter der Haube austritt.

Zubehör

Kondensatablauf mit 90°-Abzweig

Um das Eindringen von Kondenswasser in den Schacht zu verhindern, wird der Belüftungskamin seitlich in den Schacht eingeführt. Direkt unter dem 90°-Abzweig ist ein Kondensatablauf mit 1/2" Tropftülle mit Schutzgitter angeordnet. Anfallendes Kondenswasser wird darüber gezielt in ein Kiesbett aus Drainagekies abgeführt, sodass sich weder Wasser im Schacht sammeln noch die Schachtwand durchfeuchten kann.

Belüftungskamin mit seitlichem Anschluss und Kondensatablauf (Tropftülle) unterhalb eines 90°-Abzweigs, der das Kondenswasser in ein Kiesbett ableitet.

Belüftungskamin mit Aspirotor

Bei längeren Leitungen oder ungünstigen Strömungsverhältnissen kann zur Verbesserung des Luftaustauschs auf dem Rohr ein windgetriebener Lüfter, der Aspirotor, montiert werden. Er nutzt die Windenergie, um einen leichten Unterdruck zu erzeugen und so die Entlüftung des Schachtes zu unterstützen.

Zeichnung eines Belüftungskamins mit aufgesetztem windgetriebenen Aspirotor zur Verbesserung der Entlüftung.

Aspirotor mit Schutzkäfig

Wenn der Belüftungskamin mit Aspirotor in für Menschen zugänglichen Bereichen errichtet wird, kann zum Schutz der Personen und des Lüfters ein Schutzkäfig aus Maschengitter vorgesehen werden. Er verhindert Verletzungen durch die rotierenden Teile und schützt gleichzeitig den Aspirotor vor mechanischer Beschädigung.

Zeichnung eines Aspirotors, der von einem Schutzkäfig aus Maschengitter umschlossen ist.

Ausschreibungstext

Konfigurieren Sie Ihren Belüftungskamin und kopieren Sie den fertigen Ausschreibungstext.

Auswahl

Bitte min. 0,5 m über Schachtdecke vorsehen.
Damit das Rohr in ein KG-Schachtfutter oder in eine KG-Muffe passt, muss dieses passend für KG-Rohr-Muffe sein.

Ausschreibungstext

Alle Angaben beruhen auf den gewählten Optionen. Texte werden automatisch aktualisiert.
