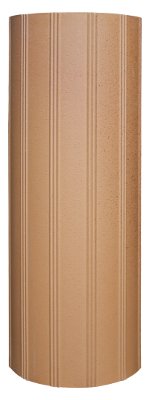

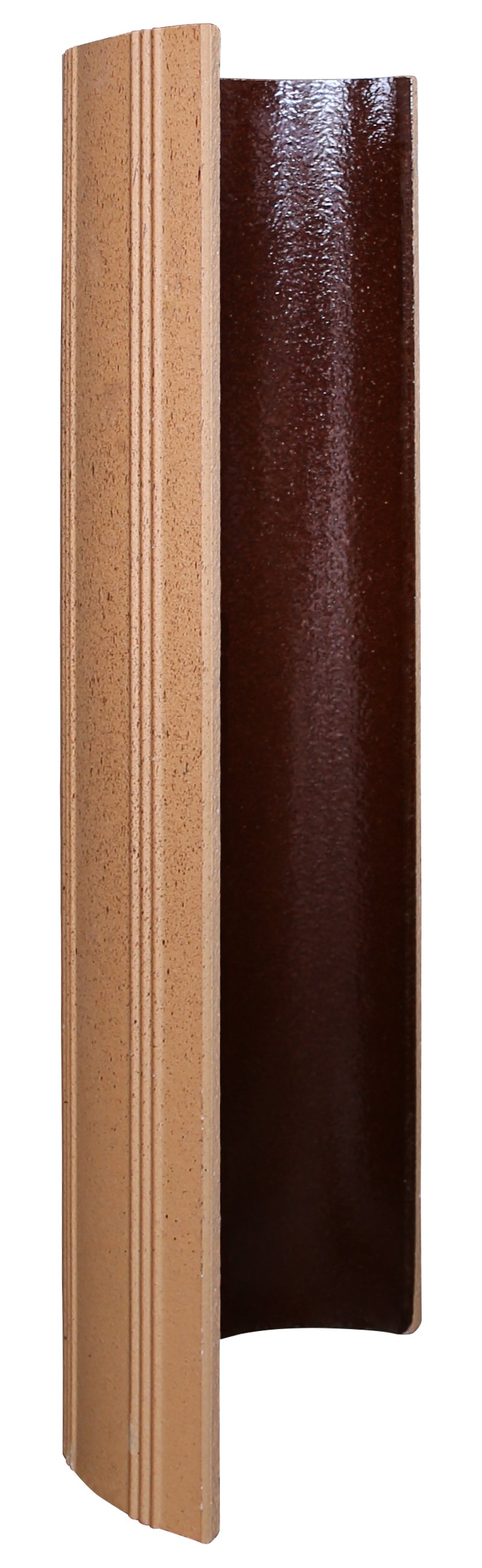

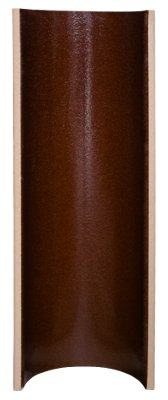

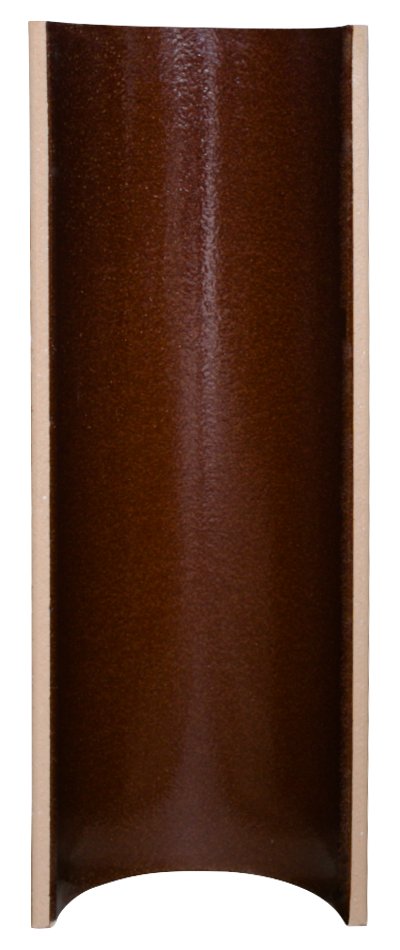

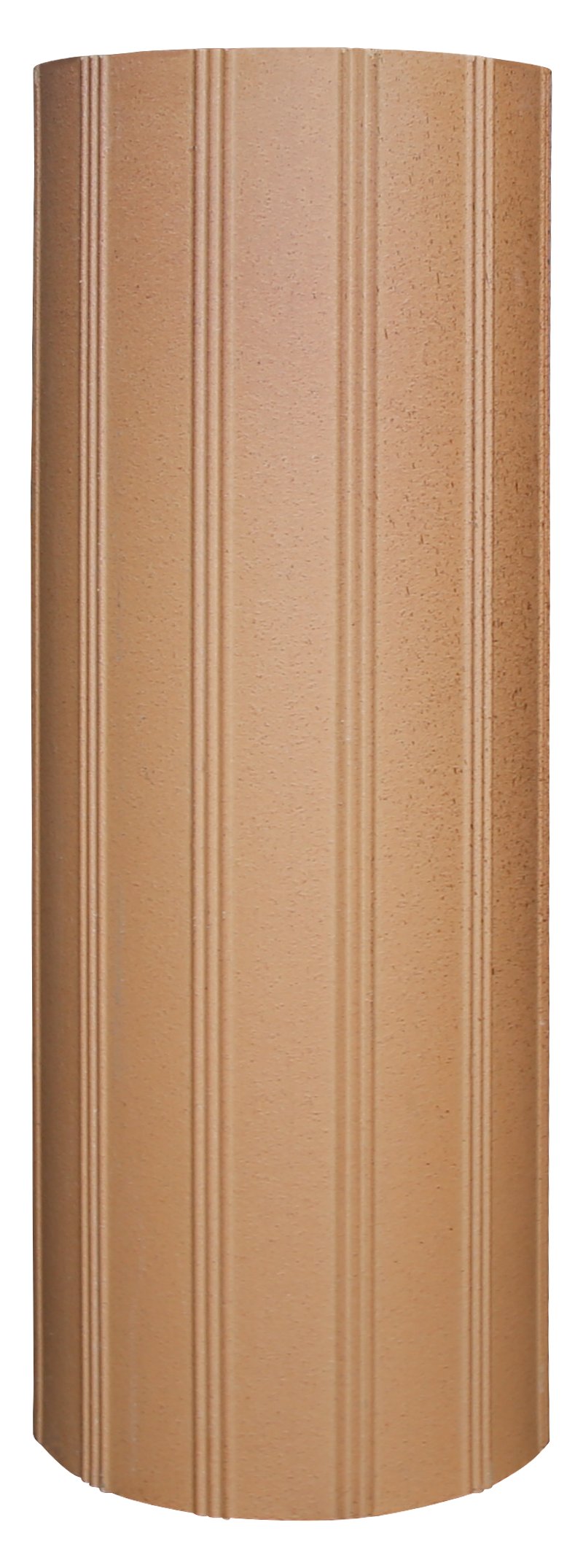

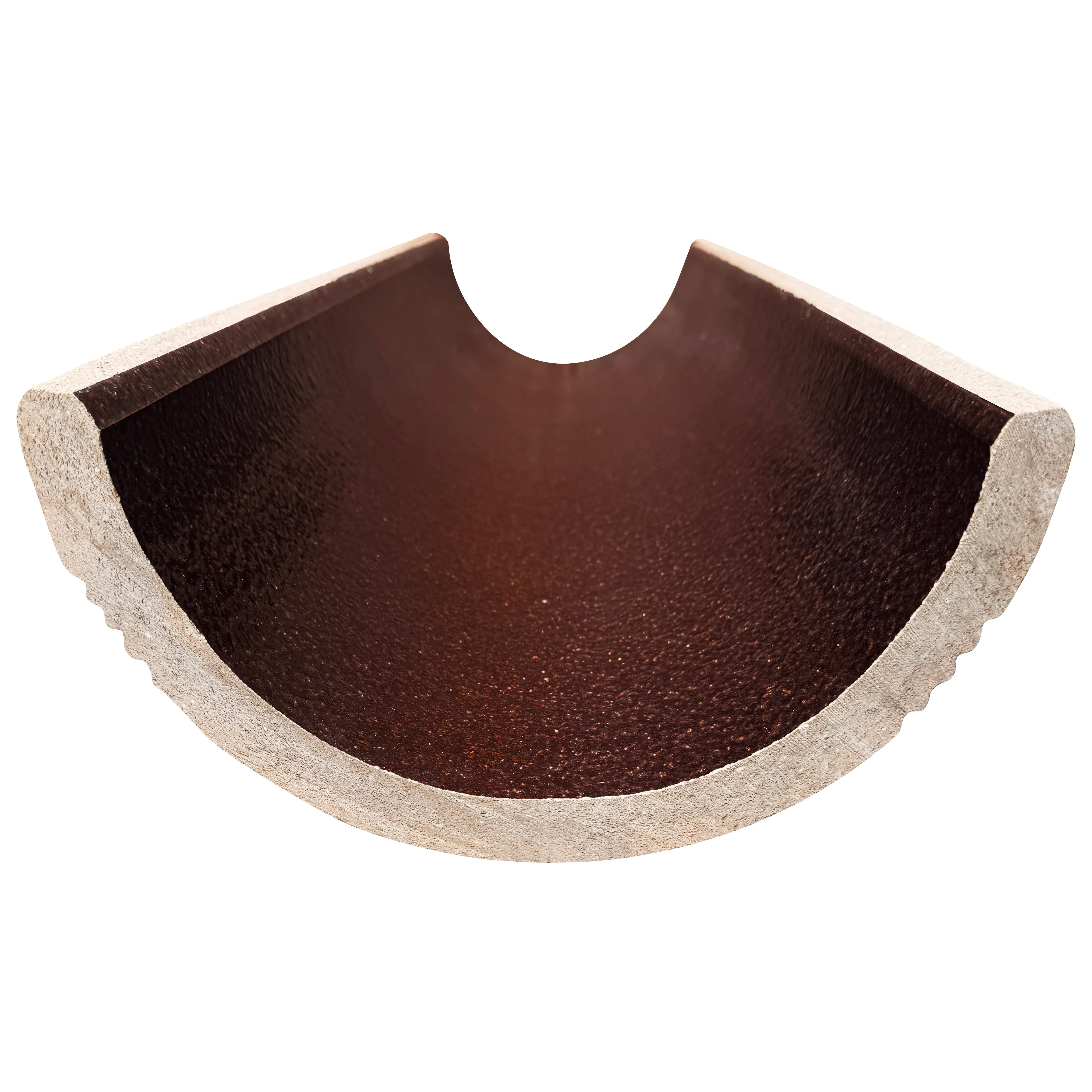

Beschreibung Bilder Abmessungen Zeichnung Giebelstücke Eigenschaften Anwendungsgebiete DIN und NormenÜberall dort wo lange Haltbarkeit gefordert ist, entscheidet man sich für Halbschalen aus Steinzeug. Steinzeug ist eine hochwertige Keramik, welche bei 1260°C abgebrannt wird. Sie werden seit vielen Jahrzehnten überall in Deutschland eingesetzt und erfreuen sich noch heute großer Beliebtheit. Eine Halbschale ist das in der Mitte zerteile Rohr, welches innen glasiert und außen geriffelt ist. Die innere Glasur dient nicht nur zum Schutze des Materials, sondern beschert der Halbschale auch einen geringeren Reibungswiderstand zur transportierten Flüssigkeit und deren Feststoffe, wodurch das rückstandslose Ablaufen gefördert wird.

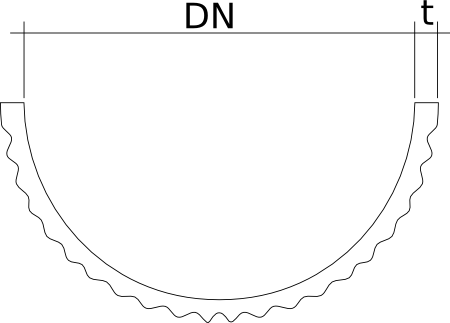

| DN | Baulänge | t | Gewicht | Verpackungseinheit *² | Lieferzeit *¹ |
|---|---|---|---|---|---|
| 100 | 500 mm | 16,5 mm | 3,0 kg | 150 Stück | sofort ab Lager |
| 125 | 500 mm | 19,5 mm | 4,3 kg | 100 Stück | sofort ab Lager |
| 150 | 1000 mm | 22,5 mm | 11,3 kg | 70 Stück | sofort ab Lager |
| 200 | 1000 mm | 25,0 mm | 16,6 kg | 45 Stück | sofort ab Lager |
| 250 | 1000 mm | 24,0 mm | 19,2 kg | 30 Stück | sofort ab Lager |
| 300 | 1000 mm | 25,0 mm | 25,0 kg | 22 Stück | sofort ab Lager |
| 350 | 1000 mm | 27,0 mm | 34,0 kg | 20 Stück | sofort ab Lager |
| 400 | 1000 mm | 29,0 mm | 55,0 kg | 12 Stück | sofort ab Lager |
| 450 | 1000 mm | 39,0 mm | 65,0 kg | 10 Stück | sofort ab Lager |
| 500 | 1000 mm | 43,0 mm | 80,0 kg | 6 Stück | sofort ab Lager |
| 600 | 1000 mm | 48,0 mm | 98,0 kg | 5 Stück | sofort ab Lager |
| 800 | 1000 mm | 56,0 mm | 176,0 kg | 4 Stück | sofort ab Lager |
Halbschalen DN700, DN750, DN900 und DN1000 können auf Kundenwunsch angefertigt werden. Die Abmesseungen sowie Preise und Lieferzeiten erhalten Sie auf Anfrage.
*¹ Die Lieferzeiten dienen zur Orientierung. Eine verbindliche Lieferzeitangabe erhalten Sie auf Anfrage.
eMail: info@kbs-bau.com - Tel. +49 34202 30968-0 Fax. +49 34202 30968- 88
*² Die Verpackungseinheit dient nur zur Orientierung. Die Bestellung einzelner Halbschalen ist auch möglich.

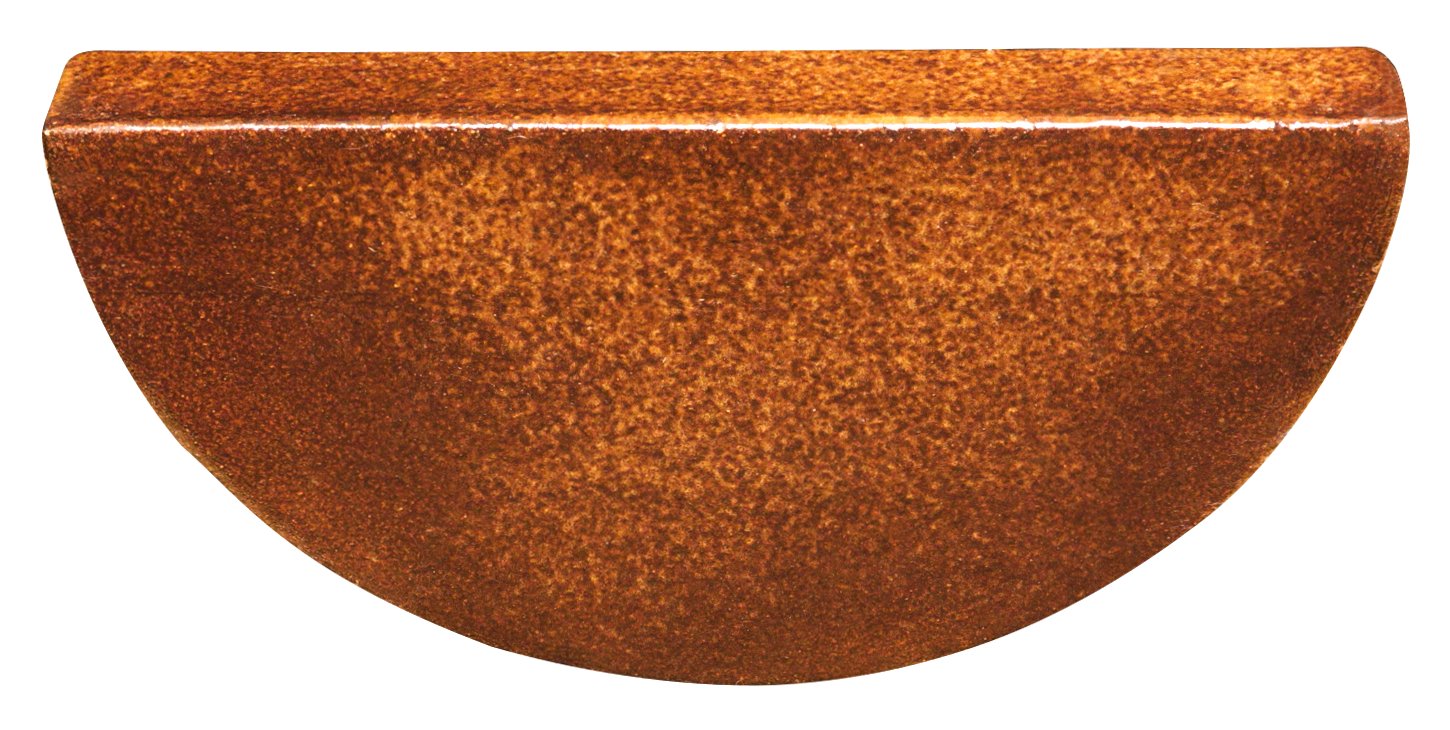

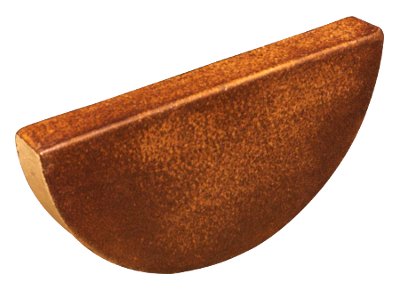

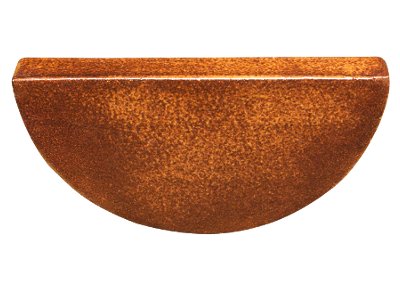

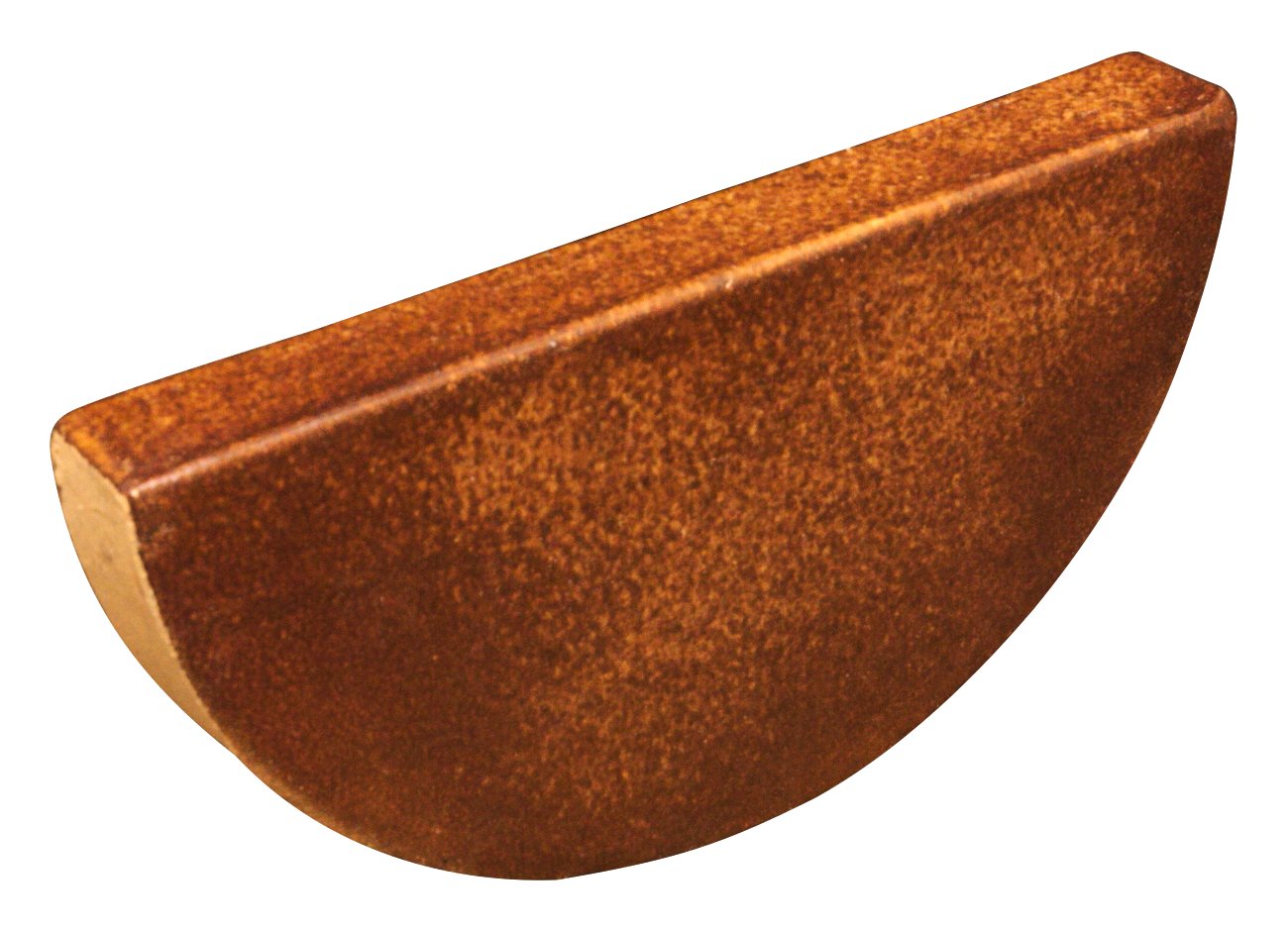

Mittels Giebelstücken wird ein Endabschluss in der Halbschale, welche nach beiden Seiten offen ist, hergestellt.

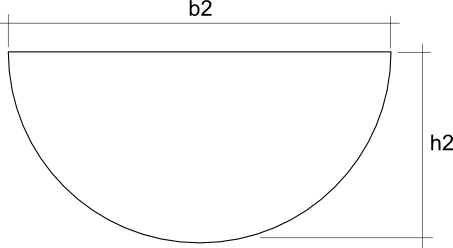

| Nennweite | b2 | zul. Abw. | h2 | zul. Abw. | Gewicht |
|---|---|---|---|---|---|
| 200 | 250 mm | +5/-1mm | 125 mm | +3/-1mm | ca. 2,3 kg |
| 250 | 300 mm | +6/-2mm | 150 mm | +3/-1mm | ca. 2,5 kg |
| 300 | 350 mm | +7/-3mm | 175 mm | +4/-2mm | ca. 3,0 kg |
| 350 | 400 mm | +8/-4mm | 200 mm | +4/-2mm | ca. 4,2 kg |
| 400 | 450 mm | +8/-4mm | 225 mm | +4/-2mm | ca. 5,5 kg |
Alle Nennenweiten sind sofort ab Lager erhältlich.
Die Steinzeug Halbschale weist, wie alle Steinzeugerzeugnisse, hervorragende Eigenschafen auf und verdankt diese den hochwertigen Rohstoffen. Hierbei wären vor allem zu nennen:
Durch die hochwertigen Eigenschaften der Steinzeugkermik können Halbschalen im Trinkwasser und im Abwasserbereich, im Tiefbau sowie im Landschaftsbau eingesetzt werden. Aber auch in der Tieraufzucht spielen sie eine große Rolle, hier können sie als Futtereinrichtung sowie zum Stauen und zum Abtransport der Gülle genutzt werden.
Der übergang von einem Abwasserrohr zum nächsten Rohr erfolgt in einem Abwasserschacht. Die besondern Eigenschaften von Halbschalen machen sie zum idealen Ausbaumaterial der Sohle in Schmutz- bzw. Abwasserschächten.
Für das obererdige Ableiten von Regenwasser können Halbschalen eingesetzt werden. Durch ihre Witterungsbeständigkeit, UV-Unempfindlichkeit und die Frostsicherheit unterscheidet sie sich deutlich von PE- oder PP-Schalen, inbesondere durrch ihre Haltbarkeit und Langlebigkeit.
Im Deponiebau fallen verunreinigte Abwässer durch Regen an. Diese werden durch eine Steinzeughalbschale zur Klärung an eine zentrale Stelle abgeleitet. Da Steinzeug säure- und basenresistent ist - mit Ausnahme der Fluorwasserstoffsäure, welche in der Natur nicht vorkommt - können sie bedenkenlos eingesetzt werden.
In den meisten Arten von Kraftwerken zur Stromerzeugung fallen heiße Flüssigkeiten an. Diese können in Halbschalen weitergeleitet werden, da Steinzeug sehr hohen Temperaturen standhält.
Schweintröge aus Steinzeug sind langlebig, standfest, säureresistent und leicht zu reinigen. Sie finden meist Anwendung als Längströge zum Stalldurchgang. Durch den direkten Zugriff vom Stalldurchgang aus ist das Einbringen von Futter sowie das Reinigen ohne hohen Aufwand möglich.
Bei Staurinnenentmistung werden unterschiedliche Größen von Halbschalen für die jeweilige Tierart empfohlen. Schweinemastställe werden je nach Größe der Tiere mit Halbschalen DN 250-300 ausgerüstet. Für Kälber wird DN 350 und für Kühe, als Jung- und Mastvieh, mindestens DN 400 empfohlen.
Halbschalen DN 250 bis DN 500 werden längs über die komplette Stallfläche, in einem bodenebenen und armierten Betonbett, verlegt. Sie dienen zum Abfluss der wärend der Mast anfallenden Gülle. Im Vergleich zum Zirkulationsverfahren bieten sie einen Kostenvorteil, da die Ableitkanäle nicht tief verlegt werden müssen. Bei einer gewöhnlichen Stallhöhe können sie direkt auf den bereits vorhandenen Boden aufgesetzt werden.
Bei außreichend großer Ausführung der Staurinnen ist es möglich, die Gülle einer ganzen Mastperiode zu stauen, wodurch das Ablassen personal-unaufwändig und somit kostengünstig von statten geht. Die Halbschalen müssen in einem Gefälle von 0,5 bis 1 cm pro laufendem Meter in das Betonbett eingebracht werden um ein sichers Abfließen zu gewährleisten. Ein höheres Gefälle als 1,5 cm pro laufenden Meter ist nicht zu empfehlen, da sich ansonsten die Feststoffe langsamer im Gerinne bewegen als die Flüssigkeiten, was zu einer Stauung bzw. Festsetzung der Feststoffe führt. Diese kann anschließend nur durch händische Nacharbeit bzw. starke Spülung mittels Hochdruckreiniger entfernt werden.
Halbschalen aus dem Hause KBS erfüllen die folgenden Vorschriften:
