Steinzeugformteile - DN 150

Alle Steinzeugformteile sind ausschließlich in DN 150 erhätlich. Sie werden im Schachtunterteil zum einfachen und schnellen Auskleiden des Schachtgerinnes genutzt und sind in verschiedenen Formen erhätlich. Die Innenflächen sind für einen effizienteren Ablauf der zu tranportierenden Flüssigkeit glasiert. Die Außenflächen bleiben unglasiert, damit das Steinzeug eine bessere Verbindung mit dem Beton des Schachtunterteils eingehen kann.

Halbierte Bögen

Sie werden in verschiedenen Variationen gefertig und dienen dem schnellen Auskleiden von Abzweigen.

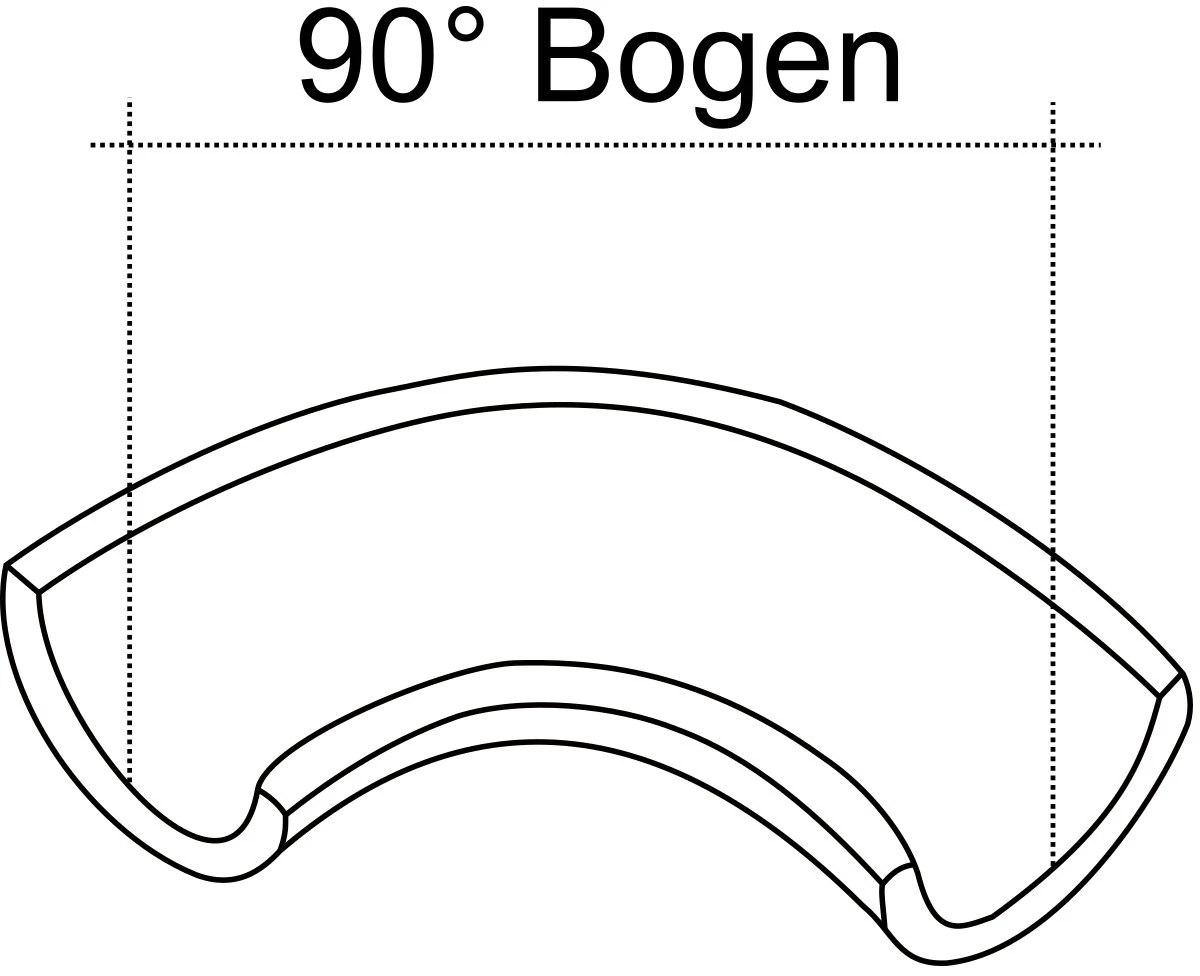

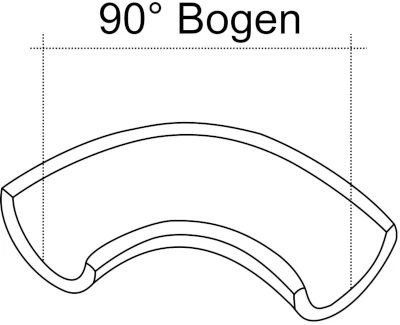

Halbierter Bogen 90°

Der 90° Bogen stellt einen 1/4 Kreis dar und ist nach beiden Seite offen.

Zeichnung

Zeichnung halbierter Bogen 90

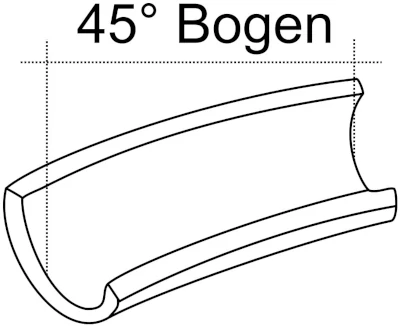

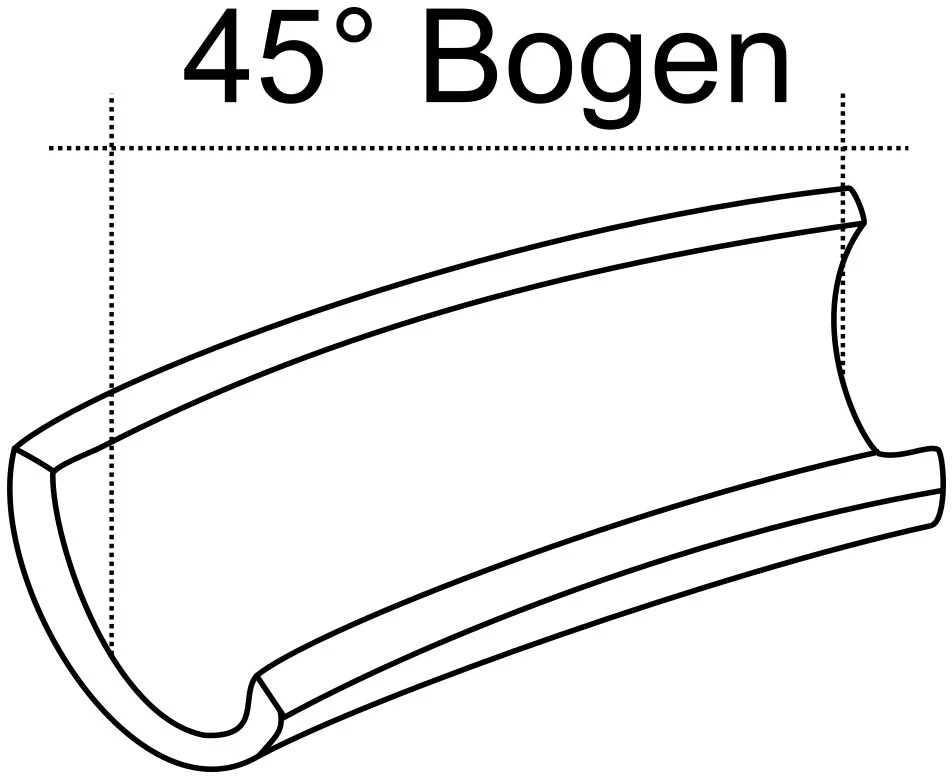

Halbierter Bogen 45°

Der 45° Bogen aus Steinzeug stellt einen 1/8 Kreis dar.


Zeichnung

Zeichnung halbierter Bogen 45

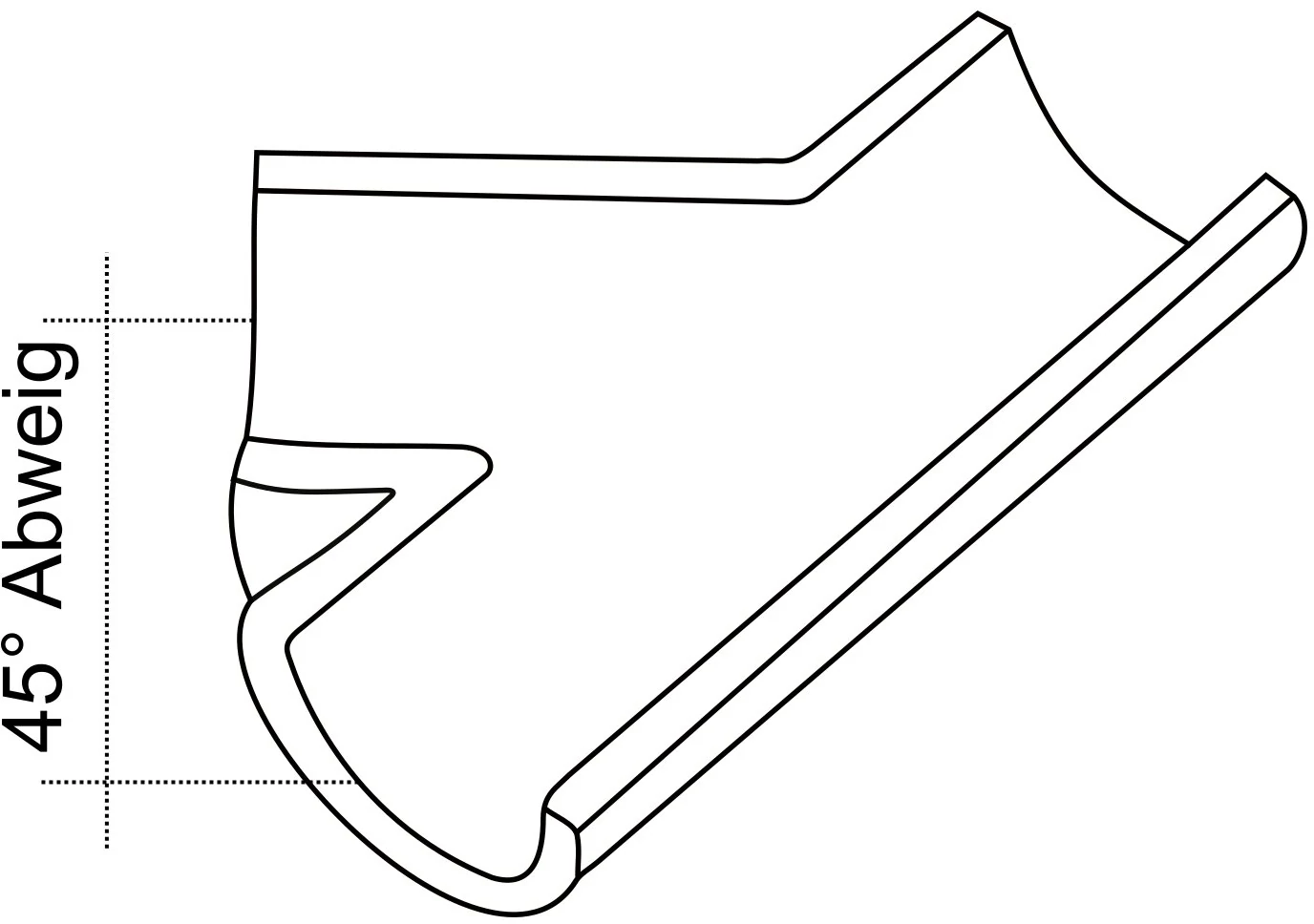

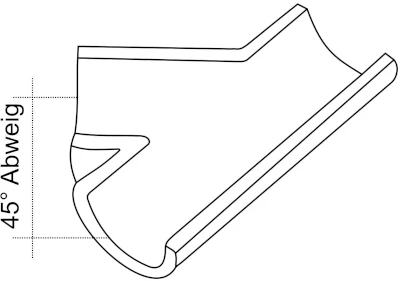

Halbierter Abzweig 45°

45° Abzweige sind in linker sowie rechter Ausführung erhältlich.

Zeichnung

Zeichnung halbierter Abzweig

DIN- und EN-Normen

KBS-Formteile erfüllen die folgenden Vorschriften:
