Steigeisen nach DIN 1211 E

Inhaltsverzeichnis

Beschreibung Abmessung Material Zeichnung Steigmaß

Das Steigeisen nach DIN 1211 E für zweiläufge Steigeisengänge wird zum Einbetonieren im Betonwerk verwendet. Es wird mit seitlich angebrachter Rutschhemmung, in Form von ca. 6-7mm breiten Ausbuchtungen, jedoch nicht mit seitlicher Aufkantung, geliefert. Es eignet sich für den Einbau in Abwasser-, Kontroll- und Pumpenschächte direkt im Betonwerk, welche diese beim Gießen des Schachtes mit eingießen.

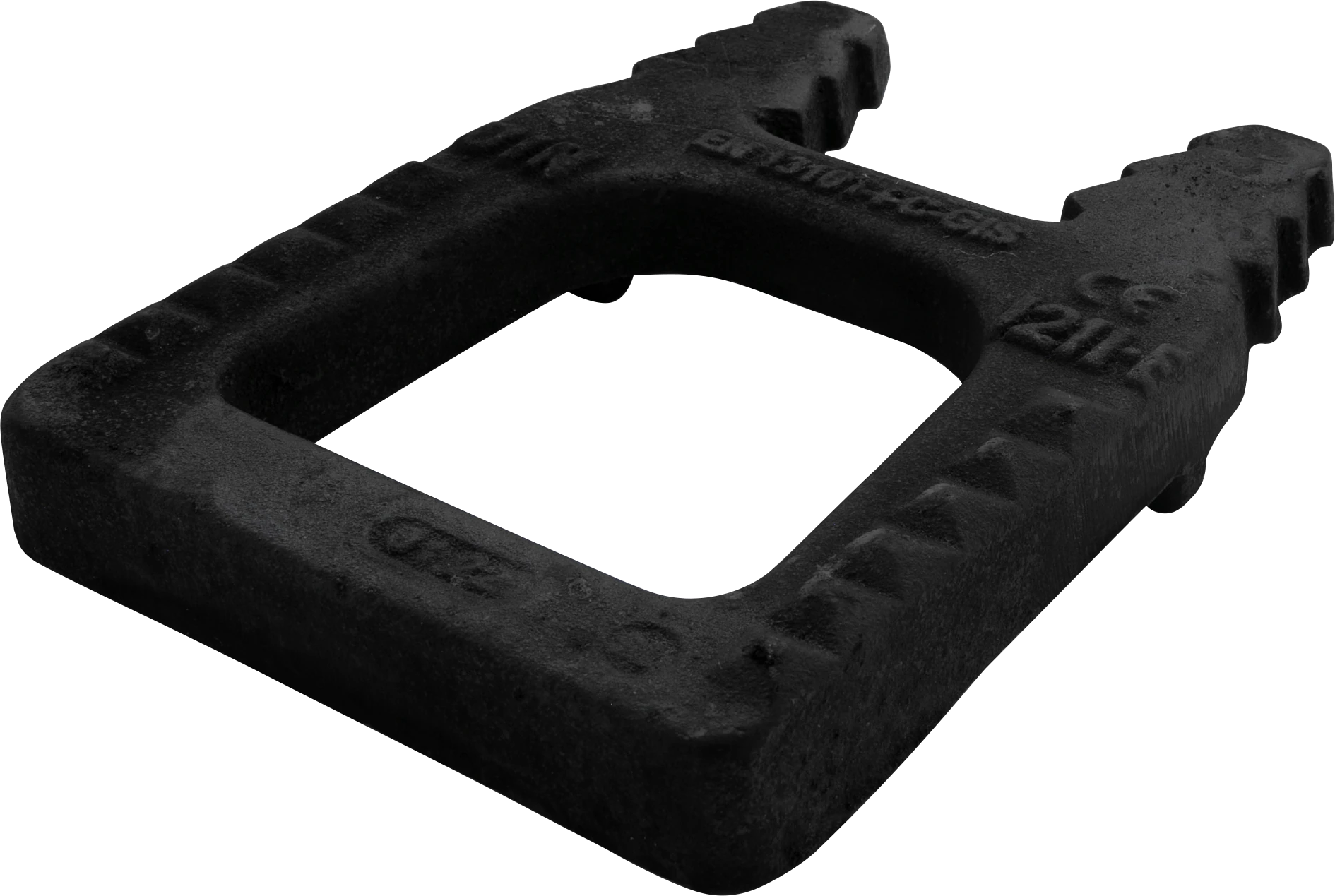

Steigeisen mit Loch in der Mitte und gezackten Dübeln welche dazu dienen in den Beton einbetoniert zu werden.

Abmessung

Material

Für das Steigeisen DIN 1211 E wird ein Gusseisen mit Lamellengraphit EN–GJL-200 nach DIN EN 1561 (welches die DIN 1691 mit GG-20 abgelöst hat) verwenden, wie in der DIN 1211 vorgeschrieben.

Zeichnung

Draufsicht

Seitenansicht

Steigmaß

Das Steigmaß beträgt max. 280mm, wodurch ein problemloses Auf- und Absteigen gewährleistet wird.
